ThinkBook 14拆机后内部做工如何？

本指南将以通用性最强、最具代表性的 Gen4/Gen5/Gen6 型号为例，因为这些型号的散热设计和内部布局非常典型,其他型号可以此为参考。

⚠️ 重要提示：拆机前必读

1. 失去保修：自行拆机会导致官方保修立即失效，请确保你的电脑已过保,或者你愿意承担失去保修的风险。
2. 安全第一：
   • 断电：完全关机,并拔掉电源适配器。
   • 静电防护：人体静电可能损坏精密电子元件，请佩戴防静电手环，或在触摸金属部件前，先用手触摸金属水管或接地物体,释放静电。
   • 工具：使用正确规格的螺丝刀（通常是 Phillips #0 或 #1）,避免滑丝或损坏螺丝。
   • 备件：妥善保管所有拆下的螺丝，最好用不同的小盒子分开放置,因为不同位置的螺丝长度可能不同。
3. 风险自负：拆机有一定风险，包括损坏排线、外壳、主板等,请谨慎操作。

准备工作

• 工具：
  • Phillips #0 和 #1 螺丝刀
  • 塑料撬棒或薄卡片（用于撬开卡扣）
  • 镊子（用于夹取小螺丝和排线）
  • 防静电手环（强烈推荐）
• 环境：选择一个光线充足、干净、平整的工作台面。

拆机步骤

步骤 1：准备工作

1. 将电脑关机,拔掉所有连接线。
2. 将电脑翻转，D面（底面）朝上。
3. 取下所有底壳螺丝。注意观察：
   • 螺丝长度不一,请务必按位置或长度分类存放。
   • 有些螺丝旁边会画有图标（如键盘、Wi-Fi 符号），这些是固定键盘或无线网卡的关键螺丝,必须拧下。
   • 脚垫下面可能也藏有螺丝,需要用撬棒或指甲将其揭开再取螺丝。

步骤 2：分离底壳

1. 所有螺丝取下后,将电脑正面向你放置。
2. 使用塑料撬棒，从散热出风口或标签贴纸的边缘开始，小心地撬开底壳和A面/C面的卡扣。
3. 沿着边缘慢慢滑动撬棒，依次分离卡扣，通常从后部（转轴处）开始比较容易。
4. 注意：连接屏幕排线和触摸板排线的位置可能还有卡扣，不要用蛮力直接掀开整个后盖,以免拉断排线。

步骤 3：断开内部排线（关键步骤）

在彻底取下底壳前，你需要先断开内部连接,否则无法完全打开。

1. 断开电池连接：找到主板上的电池接口（通常是一个白色或黑色的插头），用镊子轻轻向上拔起其小开关，然后拔出插头。这一步非常重要，可以防止在后续操作中意外短路。
2. 断开键盘/触摸板排线：
   • 在主板靠近转轴的位置,找到连接键盘和触摸板的扁平排线。
   • 轻轻掀起排线插槽上的黑色/棕色小卡扣,然后小心地将排线水平拔出。
3. 断开其他排线（可选）：如果你需要拆下主板或屏幕，还需要断开摄像头、无线网卡等排线，但通常为了清灰或更换内存/硬盘,只需断开电池即可。

步骤 4：完全移除底壳

所有连接都已断开，你可以安全地将整个底壳从机身上分离出来,电脑的内部结构就完全暴露了。

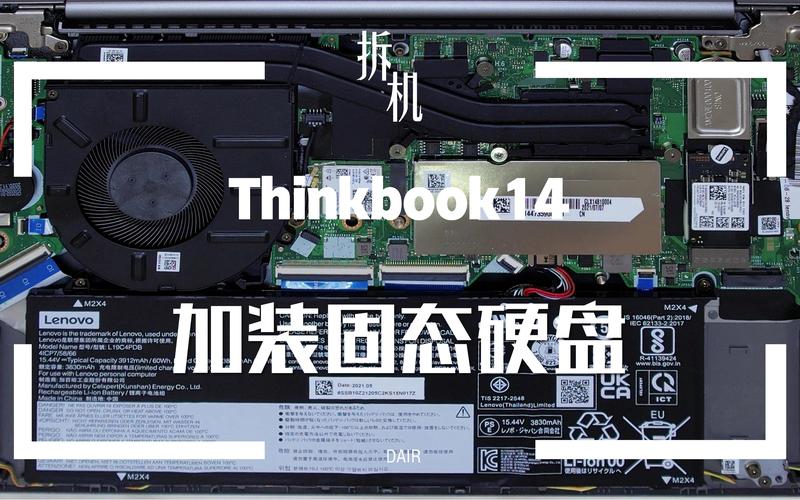

内部组件详解

A. 散热模组

这是清灰和更换硅脂的主要对象。

1. 散热风扇：通常只有一根螺丝固定,拧下后即可拔出。
2. 散热鳍片：散热模组由热管、散热片和风扇组成,热管两端连接着CPU和GPU的散热片。
3. CPU/GPU 芯片：位于散热片下方。
4. 清灰与换硅脂：
   • 使用软毛刷和吹气球（皮老虎）清理风扇和散热鳍片上的灰尘。
   • 使用高纯度异丙醇和无尘布,擦掉CPU和GPU芯片上旧的硅脂。
   • 在芯片中心挤上少量（米粒大小）新的硅脂，然后重新安装好散热模组,并均匀拧紧螺丝。

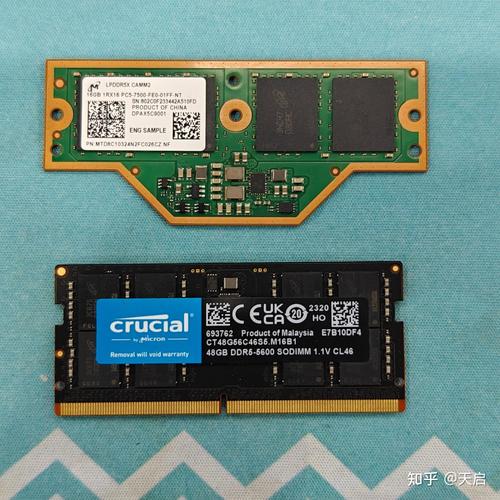

B. 内存

• 位置：通常位于主板上，有1-2个插槽,上面覆盖着一个金属或塑料挡板。
• 升级：
  1. 拧下固定挡板的螺丝。
  2. 拔开内存插槽两侧的卡扣,内存条会自动弹起。
  3. 以45度角拔出旧内存,或插入新内存。
  4. 插入新内存后，将其压平，直到卡扣自动“咔”一声锁住。

C. 硬盘

• M.2 SSD（主硬盘）：
  • 通常位于主板一角,被一个金属或塑料支架固定。
  • 拧下支架螺丝，轻轻拔出M.2 SSD。
  • 注意：M.2 SSD有2280（80mm长）、2260（60mm长）等不同规格,购买替换硬盘时请务必确认原硬盘规格。
• 5英寸 SATA 硬盘（可选）：
  • 部分型号（尤其是带光驱位的型号）会预留SATA硬盘位。
  • 通常需要先取下硬盘托架,再拧下固定螺丝。

D. 无线网卡

• 位置：通常在内存插槽附近,有两根天线连接。
• 更换：
  1. 拔掉两根天线（记住如何连接，通常是白色和黑色，连接时用力要轻）。
  2. 拧下无线网卡的小螺丝。
  3. 将网卡以30-45度角拔出插槽。

E. 电池

• 位置：通常是一块扁平的电池，用多根胶带和螺丝固定在A面（屏幕）一侧。
• 更换：
  1. 断开电池排线（已在步骤3完成）。
  2. 拧下所有固定螺丝。
  3. 小心地撕开或剪掉固定电池的胶带，将电池取出。注意：电池容量较大，操作时避免金属工具同时接触正负极，以防短路。

组装与还原

1. 反向操作：按照拆机的相反顺序进行组装。
2. 检查螺丝：确保所有螺丝都回到了原来的位置，拧紧力度适中,不要过紧。
3. 连接排线：在合上底壳前，再次确认所有排线（尤其是电池）都已正确连接到位。
4. 测试：在完全合上底壳之前，可以先连接电源开机，检查屏幕、键盘、触摸板等是否正常工作。
5. 合上底壳：对准卡扣，从中间向四周轻轻按压，确保所有卡扣都“咔哒”一声扣紧。
6. 拧上螺丝：按原样拧上所有底壳螺丝。

不同型号的注意事项

• Gen3 及更早型号：设计可能更复杂，散热模组可能和主板集成度更高,清灰难度稍大。
• Gen7 及更新型号 (锐龙 7000/8000 系列)：采用了更先进的 FCPGA 封装 CPU，散热器压力可能更大,更换硅脂时需确保散热器安装到位。
• Gen8 及更新型号：可能采用了更紧凑的设计，内部空间更小,操作时需更加小心。

建议：在动手前，可以在 YouTube 或 Bilibili 上搜索你的具体型号，ThinkBook 14 Gen5 拆机 或 ThinkBook 14 G2-ITL 拆机,观看视频教程会让你对内部结构有更直观的了解。
