Echo Tap拆机有何玄机？

⚠️ 重要安全提示

1. 断开电源与电池：在开始任何拆解之前，请确保设备已完全关机，虽然 Echo Tap 是无线设备，但内置的锂电池具有潜在风险，短路可能导致过热、起火甚至爆炸。
2. 释放静电：在操作前，请触摸接地的金属物体（如暖气片）以释放您身上的静电，防止静电敏感的电子元件受损。
3. 使用正确工具：不合适的工具（如螺丝刀刀尖过大）会轻易损坏螺丝或外壳卡扣。
4. 保修失效：自行拆解将立即使您的设备保修失效。
5. 锂电池风险：锂电池非常脆弱，切勿用金属物体同时接触电池的正负极，切勿刺穿、弯曲或过度挤压电池，如果电池鼓包、泄漏或损坏，请立即停止操作并妥善处理。

第一部分：准备工作

所需工具

• PRY 工具套装：塑料撬棒是首选，可以避免划伤外壳。
• T5 和 T6 梅花螺丝刀：用于拆解设备内部的小螺丝。
• 塑料卡片：如旧身份证或会员卡，用于撬开卡扣。
• 镊子：用于夹取小零件。
• 吹风机或热风枪：用于软化外壳的胶水（可选，但非常有用）。
• 工作垫：防止零件丢失或划伤桌面。

第二部分：拆解步骤

步骤 1：分离上下外壳

Echo Tap 的上下两部分是通过内部的塑料卡扣固定的，并且在接缝处可能涂有胶水。

1. 寻找缝隙：将 Echo Tap 放在工作垫上，观察顶盖和底座之间的缝隙，最明显的缝隙在顶部的控制按钮区域和底部的橡胶脚垫周围。
2. 加热（可选）：如果感觉卡扣很紧，可以使用吹风机低档热风沿着接缝均匀加热约 30-60 秒，热量可以软化胶水，使撬开过程更容易，并减少外壳损坏的风险。
3. 撬开缝隙：
   • 从顶部按钮区域的缝隙开始,将塑料撬棒或卡片轻轻插入。
   • 沿着接缝缓慢移动,同时施加轻微的压力，逐个解开卡扣，你会听到“咔哒”声，这是卡扣被打开的声音。
   • 继续向侧面和后方移动,一圈一圈地撬开，直到上下两部分完全分离。

步骤 2：断开电池连接

这是最关键的一步！ 在进行任何内部操作前，必须先断开电池，以防止短路。

1. 分离外壳后，你会看到内部的结构，包括扬声器、主电路板和连接着电池的排线。
2. 找到电池连接器：电池通常是一个扁平的、包裹在蓝色绝缘胶带下的锂聚合物电池，它会通过一根细长的柔性排线连接到主电路板上。
3. 断开连接器：
   • 仔细观察连接器,它通常有一个小塑料卡扣，你需要用指甲或撬棒轻轻向上抬起这个卡扣。
   • 抬起卡扣后,柔性排线就可以从插槽中安全地拔出。请勿直接拉扯排线，应捏住连接器的塑料部分拔出。

步骤 3：拆解扬声器和其他组件

现在设备已经断电,可以安全地进行进一步拆解。

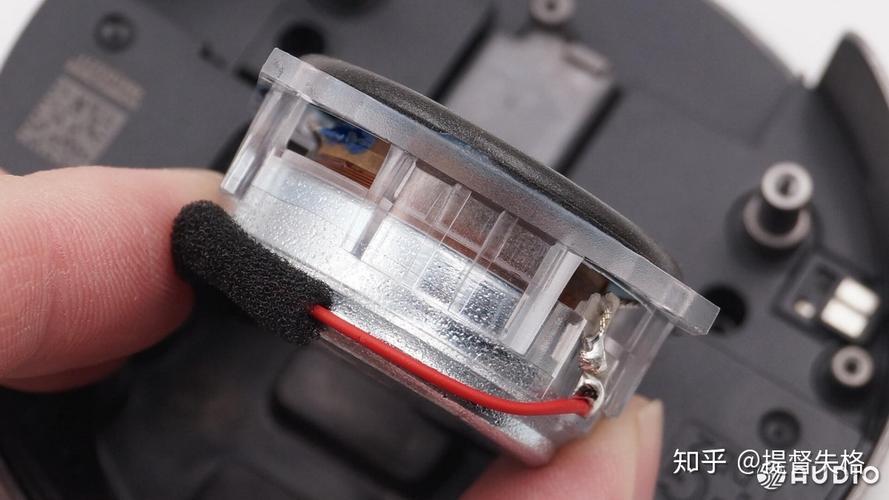

1. 移除扬声器：扬声器通常通过几颗小螺丝固定在底座上，用 T6 或 T5 螺丝刀卸下这些螺丝，然后小心地将扬声器模块从底座中取出。

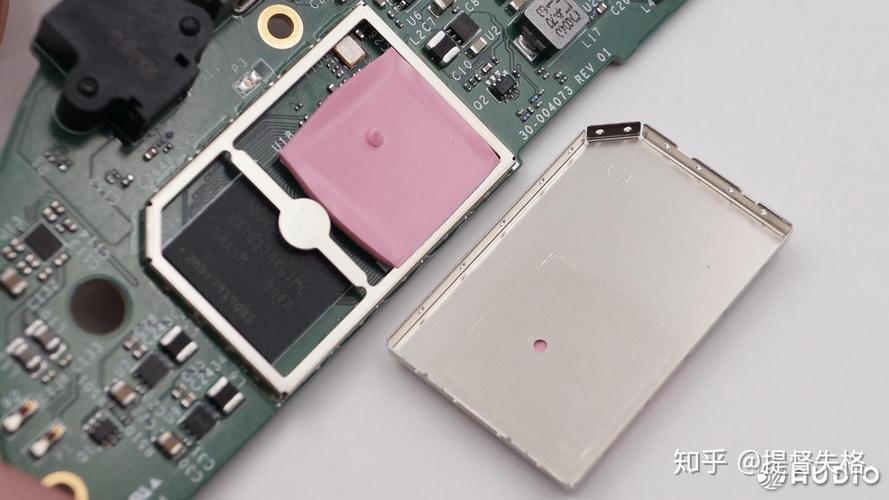

2. 移除主电路板：主电路板同样由几颗螺丝固定，卸下螺丝后，就可以将主板从底座中取出。
3. 移除其他部件：你可能还会看到一些小的部件，如麦克风阵列、按钮板等，它们通常也是通过螺丝或排线连接的，根据需要小心拆卸。

第三部分：内部结构一览与常见维修

主要组件

• 锂聚合物电池：Echo Tap 的核心，为其提供无线便携功能。
• 主电路板：设备的“大脑”，包含处理器、Wi-Fi/蓝牙模块、内存等。
• 扬声器单元：负责发出声音，是 Echo Tap 的核心功能部件。
• 麦克风阵列：用于接收用户的语音指令。
• 按钮板：包含音量加/减、麦克风静音和 Action 按钮。

常见维修场景

1. 更换电池：

   • Echo Tap 无法充电或续航能力极差，很可能需要更换电池。
   • 拆解到断开电池连接后,用撬棒小心地将旧的电池从背面的双面胶上剥离，注意不要损坏电池本身。
   • 清洁残留的胶水,然后将新电池（确保型号和电压匹配）对准位置，用新的双面胶或强力胶固定好。
   • 将电池排线重新插回主板的连接器,确保卡扣扣紧。
   • 按照相反的步骤重新组装外壳。

2. 清洁扬声器：


   （图片来源网络，侵删）
   • 如果声音变得沉闷或有杂音,可能是扬声器网罩或振膜上积累了灰尘。
   • 拆下扬声器模块后,可以用软毛刷或压缩空气罐轻轻清洁。

3. 主板维修：

   • 如果设备完全无法开机、无法连接 Wi-Fi 等严重问题，可能是主板故障。
   • 这类维修通常需要专业的电子维修技能和工具,不建议普通用户自行尝试。

第四部分：重新组装

1. 检查所有部件：确保所有螺丝、垫片、排线都已归位且完好无损。
2. 反向操作：按照拆解的相反顺序进行组装。
   • 将主板、扬声器等部件放回底座并拧紧螺丝。
   • 最后再连接电池排线！ 这是组装时的安全原则。
   • 将上下外壳对准,然后用手掌均匀按压，直到所有卡扣“咔哒”一声全部扣合。
3. 测试功能：在完全组装好之前，可以先不装回橡胶脚垫，测试一下设备是否能正常开机、连接 Wi-Fi、播放声音和响应语音指令，一切正常后再装回脚垫。

通过以上步骤,你就可以成功拆解和重新组装你的 Amazon Echo Tap 了，祝你拆机顺利！
