Inspiron 15 5558拆机步骤是怎样的？

重要提示与准备工作

1. 数据备份：拆机会导致硬盘被移除,请务必提前备份所有重要文件。
2. 静电防护：人体静电可能损坏精密电子元件，请佩戴防静电手环，或在触摸金属机箱前,先触摸金属物体释放静电。
3. 准备工具：
   • 十字螺丝刀：主要工具，建议选择磁吸螺丝刀,方便操作。
   • 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳,避免划伤。
   • 镊子：用于夹取小螺丝或移动柔性排线。
   • 工作台：一个干净、光线充足、平整的工作台。
4. 断开所有连接：在开始前，请确保笔记本电脑已关机，并拔掉电源适配器和所有外接设备（如鼠标、U盘等）。

第一步：准备工作与初步拆卸

1. 将笔记本翻转过来，D面（底面）朝上。


   （图片来源网络，侵删）

2. 移除电池：

   • 找到电池的锁扣,通常是一个可以左右滑动的塑料片。
   • 将锁扣滑动到解锁位置（箭头指示的方向）。
   • 电池会自动弹起一个角度，抓住电池的拉环,将其从主板上拔出。

3. 拆下后盖的所有螺丝：

   • 仔细观察整个D面,你会发现很多隐藏在橡胶脚垫或标签下面的螺丝。
   • 使用塑料撬棒或卡片小心地撬开并移除这些橡胶脚垫和标签,露出下面的十字螺丝。
   • 使用十字螺丝刀，将所有后盖螺丝全部拧下并妥善保管。注意：有些螺丝长度不同，请记住它们各自的位置,以便在安装时归位。

4. 分离后盖：

   • 所有螺丝都拧下后，将笔记本重新翻转到正面（A面/B面朝上）。
   • 从后盖的缝隙处（通常是靠近转轴或边缘的地方），用塑料撬棒小心地插入,慢慢撬开卡扣。
   • 沿着边缘慢慢移动撬棒，一圈一圈地将后盖与机身分离，过程中要温柔,避免用力过猛导致卡扣断裂。
   • 当所有卡扣都松开后,后盖就可以取下了。

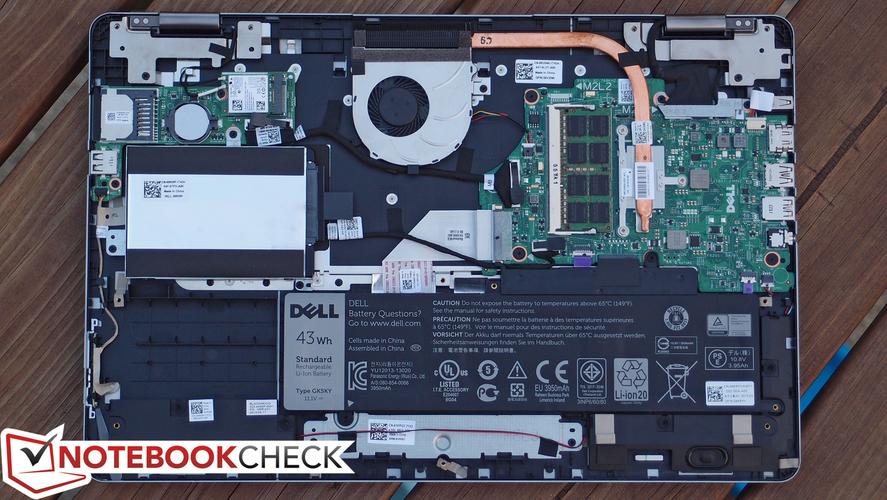

第二步：内部组件拆卸（从D面开始）

1. 移除内存条：


   （图片来源网络，侵删）
   • 找到内存条插槽,两侧有金属卡扣。
   • 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
   • 捏住内存条两端，与水平面呈约30度角,将其拔出。

2. 移除硬盘：

   • 找到硬盘仓,通常被一个金属盖板覆盖。
   • 拧下固定硬盘仓盖板的螺丝,取下盖板。
   • 您会看到一个金属支架，硬盘被固定在支架上,拧下固定支架的螺丝。
   • 拔掉硬盘与主板连接的SATA数据线（通常是L型的塑料接头）。
   • 取下硬盘和金属支架。

3. 移除无线网卡：

   • 找到无线网卡，它通常有两根天线（黑色和白色）连接着。
   • 先拔掉天线：用镊子夹住天线的金属头，垂直向上拔出。注意：不要直接拉扯天线线缆。
   • 然后拧下固定无线网卡的天线支架螺丝。
   • 将无线网卡以约45度角从插槽中拔出。

第三步：主板与键盘的拆卸（从A面/B面开始）

这一步比较复杂，需要翻转笔记本,从正面操作。

1. 断开屏幕排线：


   （图片来源网络，侵删）
   • 小心地将屏幕完全打开，使其与键盘底座成180度角,并在键盘下垫上软布以保护屏幕。
   • 在屏幕转轴处找到连接屏幕和主板的排线,排线上通常有一个黑色的塑料卡扣。
   • 用镊子或指甲轻轻地将这个卡扣向上抬起（通常是朝向屏幕方向）,排线就会自动松开。
   • 然后小心地将排线从接口中抽出。

2. 移除键盘排线：

   • 在键盘上方，靠近屏幕转轴的位置，有一条连接键盘和主板的排线,它被一个金属或塑料的固定条压着。
   • 用镊子或小螺丝刀小心地撬起并取下这个固定条。
   • 轻轻地将键盘排线从ZIF（零插拔力）接口中拔出。注意：这个排线非常脆弱,请务必小心操作。

3. 移除键盘：

   • 键盘被几个卡扣固定在C面（掌托）上。
   • 从键盘上方的缝隙开始，用塑料撬棒小心地将键盘撬起,使其与掌托分离。
   • 当键盘完全分离后，将其轻轻翻转到触摸板一侧,注意不要拉扯已经断开的排线。

4. 断开触摸板排线：

   • 在键盘下方，你会看到触摸板的排线，同样,它也有一个小的塑料卡扣。
   • 抬起卡扣,然后将排线从接口中抽出。

5. 移除C面外壳：

   • 整个C面（键盘、掌托区域）只剩下几个螺丝固定在主板上。
   • 拧下这些螺丝，然后用塑料撬棒沿着边缘小心地将C面外壳与主板分离,取下它。

6. 断开主板电源和其他排线：

   • 现在可以看到主板了，找到所有连接到主板的排线，包括：
     • 电源按钮排线
     • 摄像头排线（如果有的话）
     • USB接口排线等
   • 同样,通过抬起它们各自的卡扣来断开连接。

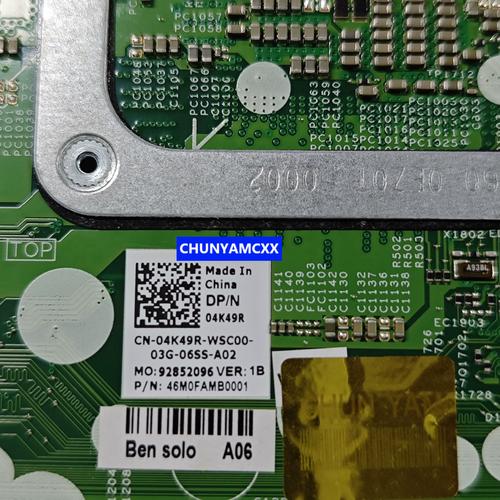

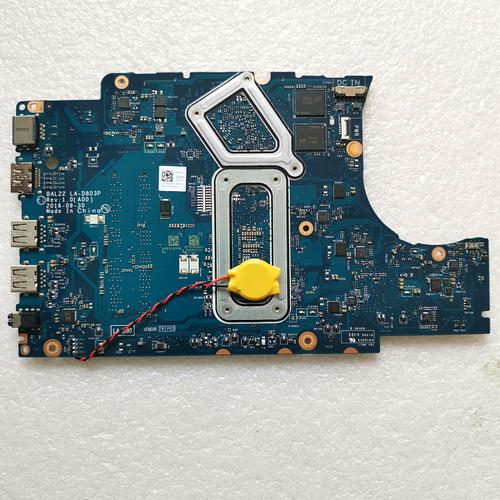

7. 移除主板：

   • 拧下固定主板的全部螺丝。
   • 小心地抬起主板的一端，然后将其从机身上取下,过程中注意不要扯到任何未断开的排线。

第四步：散热模块的拆卸与清洁（可选）

如果您的电脑散热不佳,这是清理风扇和更换硅脂的好时机。

1. 移除散热模块：

   • 散热模块由散热片、热管和风扇组成,通过几颗螺丝固定在主板上。
   • 非常重要：拧下螺丝时，请按照对角线的顺序进行,以避免散热片压力不均导致损坏。
   • 小心地取下整个散热模块。

2. 清洁与更换硅脂：

   • 用高纯度酒精和无尘布清洁CPU和GPU芯片表面以及散热片底部的旧硅脂。
   • 在CPU和GPU核心上,挤出米粒大小的新硅脂。
   • 将散热模块按照原来的位置和顺序安装回去,并再次按照对角线顺序拧紧螺丝。

第五步：安装与还原

安装过程与拆卸过程完全相反,请按照以下顺序进行：

1. 安装主板：将主板对准位置放回,拧紧所有螺丝。
2. 连接所有排线：按照之前断开的顺序，依次连接好所有排线（触摸板、摄像头、电源按钮等）,并确保卡扣扣紧。
3. 安装C面外壳：将C面外壳对准卡扣，轻轻按压，使其完全贴合,然后拧上固定螺丝。
4. 安装键盘：将键盘放回原位，对准卡扣按压固定，然后连接好键盘排线,并装回固定条。
5. 连接屏幕排线：小心地将屏幕排线插回接口,然后向下压紧卡扣。
6. 安装无线网卡：将无线网卡插入插槽，拧上天线支架,然后连接好黑色和白色天线。
7. 安装硬盘：将硬盘连同金属支架一起装回硬盘仓，连接SATA数据线,然后拧上盖板螺丝。
8. 安装内存条：将内存条以30度角插入插槽，然后向下按压,直到两侧卡扣自动扣紧。
9. 合上后盖：对准后盖和机身的卡扣，均匀用力按压,确保所有卡扣都扣上。
10. 拧回所有螺丝：将D面所有螺丝（包括之前取下橡胶脚垫的螺丝）全部拧回原位。
11. 安装电池：将电池插回主板的接口，然后向下按压,直到锁扣自动锁住。

最后测试

1. 先不要立即装回所有橡胶脚垫和标签。
2. 连接电源适配器，开机测试，确保电脑能正常进入系统，所有硬件（键盘、触摸板、屏幕、USB口等）都能正常工作。
3. 确认一切正常后，关机,装回所有橡胶脚垫和标签。

至此，您的 Dell Inspiron 15 5558 拆机、清洁或升级工作全部完成,祝您成功！
