核心概念：Android智能硬件是什么？
Android智能硬件 = 传统硬件设备 + 嵌入式Android系统 + 智能连接能力。
（图片来源网络，侵删）
- 传统硬件设备：这是物理基础，比如一个智能手环、一台智能音箱、一辆智能滑板车、一个智能摄像头等。
- 嵌入式Android系统：这是设备的“大脑”，它不是你手机上那个完整的Android系统，而是经过裁剪、定制的版本，运行在资源受限（如低功耗CPU、小内存）的嵌入式处理器上。
- 智能连接能力：这是设备与外界交互的“神经”，通常通过 Wi-Fi 和 蓝牙 实现，用于连接手机App、云服务器，以及与其他设备通信。
与传统嵌入式开发的区别：
- 传统嵌入式：通常使用C/C++在RTOS（如FreeRTOS, uC/OS）或Linux上开发，界面简单或没有，功能单一。
- Android智能硬件：利用了Android成熟的生态，可以轻松实现丰富的图形界面、多媒体处理、网络通信和强大的应用生态，开发者可以使用Java/Kotlin，复用大量现成的Android库和框架。
典型应用场景：
- 智能家居：智能音箱、智能灯泡、智能门锁、摄像头、空气净化器。
- 可穿戴设备：智能手表、手环、智能眼镜。
- 智能出行：智能后视镜、行车记录仪、电动平衡车。
- 健康医疗：智能血压计、血糖仪、体脂秤。
- 工业物联网：工业控制器、数据采集终端。
技术栈：需要掌握哪些技术？
开发Android智能硬件是一个典型的“软硬结合”领域，你需要一个复合型的知识结构。
硬件层
- 嵌入式处理器：
- ARM Cortex-A系列：这是运行Android系统的主流选择，如 Qualcomm (骁龙) 系列、MediaTek (MTK) 系列、NVIDIA Tegra、Rockchip (瑞芯微)、NXP i.MX 等，你需要了解其架构、性能和外设接口。
- 外设传感器：
- 传感器：加速度计、陀螺仪、地磁传感器、心率传感器、温湿度传感器、光敏传感器等。
- 通信模块：Wi-Fi模块、蓝牙模块、4G/5G模块。
- 存储：eMMC、Flash (NAND)。
- 接口：USB、GPIO、I2C、SPI、UART。
- 电路原理：
- PCB设计：原理图和PCB Layout设计。
- 硬件调试：使用万用表、示波器、逻辑分析仪等工具调试硬件问题。
嵌入式软件层
- 底层驱动开发：
- 使用 C/C++ 编写Linux内核驱动，让上层系统可以识别和控制各种硬件外设（如传感器、Wi-Fi芯片）。
- 系统移植与定制：
- Android系统源码：理解Android的启动流程（
U-Boot->Linux Kernel->Android）。 - 设备树：配置硬件信息，让内核正确识别硬件。
- 系统裁剪与优化：根据产品需求，裁剪掉不需要的Android组件（如一些Google服务、App），优化系统性能和功耗。
- Android系统源码：理解Android的启动流程（
- HAL (Hardware Abstraction Layer)：
硬件抽象层,是连接Android Framework和Linux Kernel驱动的桥梁，通常用C++实现，将硬件能力封装成标准接口供上层调用。
（图片来源网络，侵删）
应用层

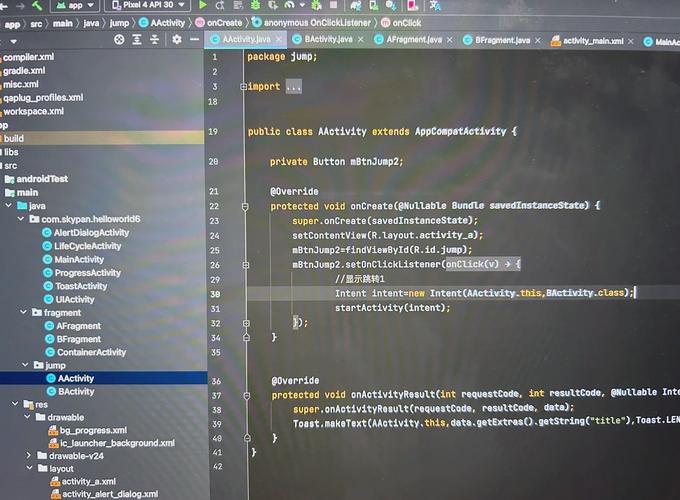

- Android App开发：
- 语言：Kotlin (首选) 或 Java。
- 框架：Android SDK, Jetpack (ViewModel, LiveData, Room, DataFlow等)。
- 功能：负责设备配网、数据展示、用户交互、固件升级等。
- 通信协议：
- 蓝牙：学习 BLE (Bluetooth Low Energy) 开发，用于设备发现、连接和低功耗数据传输，Android提供了
BluetoothAdapter和BluetoothGatt等API。 - Wi-Fi：设备配网（如SmartConfig, AirKiss）、TCP/UDP Socket通信、HTTP/HTTPS API调用。
- 自定义协议：为了高效传输，通常会设计二进制或JSON格式的私有协议。
- 蓝牙：学习 BLE (Bluetooth Low Energy) 开发，用于设备发现、连接和低功耗数据传输，Android提供了
- 云服务开发：
- 后端：通常使用 Java (Spring Boot), Python (Django/Flask), Go 等语言开发。
- 数据库：MySQL, PostgreSQL, MongoDB等。
- 功能：用户管理、设备管理、数据存储、数据分析和业务逻辑处理。
- MQTT协议：在IoT场景中非常流行，用于设备与云端之间的轻量级、低延迟消息通信。

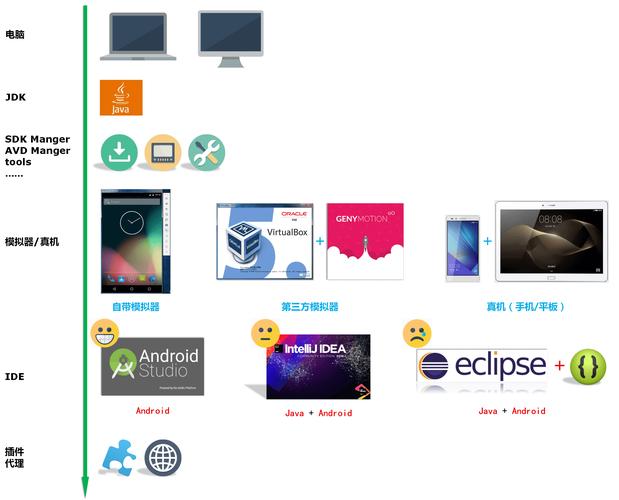

工具链
- 开发IDE：Android Studio, VS Code
- 版本控制：Git
- 硬件工具：示波器、逻辑分析仪、JTAG/SWD调试器
- 网络抓包：Wireshark
开发流程：一个项目是如何诞生的？
一个典型的Android智能硬件产品开发流程如下：
- 产品定义与需求分析
明确产品功能、目标用户、成本、功耗等。
- 硬件方案设计
选择合适的处理器和外设,绘制原理图和PCB。
- 底层系统移植
将Android系统移植到目标硬件上,点亮屏幕，运行系统。
（图片来源网络，侵删） - 驱动开发与HAL实现
编写驱动,并通过HAL将硬件能力暴露给Framework。
- 嵌入式应用开发
在硬件上运行一个简化版App,用于展示设备自检信息、固件升级界面等。
- Android App开发
开发用户手机App,实现控制、数据显示、设置等功能。
- 通信协议联调
让硬件和App通过蓝牙/Wi-Fi成功通信，数据收发正常。
- 云平台对接
将设备数据上传到云服务器,实现远程控制和数据查看。
- 测试与优化
- 硬件测试：功耗测试、稳定性测试、EMC测试。
- 软件测试：单元测试、集成测试、压力测试、兼容性测试。
- 功耗优化：是智能硬件的生命线，需要精细化管理CPU、外设的休眠和唤醒。
- 量产与维护
解决量产问题,发布OTA固件更新，修复线上Bug。
实战指南：从零开始，你需要做什么？
如果你是一个纯软件开发者,想进入这个领域，可以遵循以下路径：
-
打好基础：
- 精通Android App开发：如果你已经是Android开发者，这是你的优势，确保你对蓝牙、网络、多线程有深入理解。
- 学习C/C++：这是嵌入式开发的基石，你需要能看懂和编写简单的驱动程序。
- 了解Linux基本操作：熟悉命令行、文件系统、进程管理等。
-
购买一块开发板：
- 强烈推荐：从基于 NXP i.MX系列 的开发板入手，Toradex Colibri 或 Boundary Devices Nitrogen 系列，它们社区支持好，有完整的Android BSP（板级支持包），能让你快速避开最复杂的系统移植工作。
- 其他选择：Rockchip (如RK3568) 的开发板也很常见，性价比高。
-
第一个目标：让开发板跑起来
- 按照厂商文档,烧录Android镜像到开发板。
- 学习如何通过
adb连接开发板，进行基本的文件传输和命令操作。
-
第二个目标：点亮一个LED
- 学习Linux设备驱动的基本概念。
- 编写一个简单的GPIO驱动,通过App调用
Runtime.exec()或更高级的方式，控制开发板上的一个LED灯亮灭，这是“App控制硬件”的第一步。
-
第三个目标：连接一个传感器
- 选择一个简单的I2C传感器,如温湿度传感器。
- 编写该传感器的Linux驱动。
- 实现对应的HAL层,将传感器数据暴露给Android。
- 在Android App中读取并显示温湿度数据。
-
第四个目标：实现蓝牙通信
- 购买一个BLE模块（如Nordic nRF52系列的开发套件）。
- 在你的开发板上实现一个BLE外设,广播一个自定义服务。
- 用你的Android手机App作为中心设备,扫描并连接它，读取或写入特征值。
-
参与开源项目：
在GitHub上寻找一些开源的智能硬件项目,阅读它们的源码，学习别人的架构和实现方式，一些开源的智能家居网关项目。
挑战与未来
挑战：
- 复杂性高：软硬结合，问题定位困难，是App Bug？是驱动问题？还是硬件本身缺陷？
- 功耗优化：在保证功能的前提下，将功耗降到最低，是贯穿始终的难题。
- 稳定性要求高：硬件设备通常需要7x24小时不间断运行，对系统稳定性要求极高。
- 供应链与成本：硬件生产涉及复杂的供应链管理，成本控制压力巨大。
- 安全与隐私：设备联网，数据安全和用户隐私是重中之重。
未来趋势：
- 更强大的AI能力：在端侧（设备上）运行AI模型，实现更智能的本地化决策，减少云端依赖，降低延迟。
- Matter协议：由苹果、谷歌、亚马逊等巨头联合推出的智能家居新标准，旨在解决不同生态设备间的互联互通问题，将是未来的重要方向。
- 更安全的启动机制：如 TEE (Trusted Execution Environment) 和 Secure Boot，确保设备固件不被篡改。
- 更低的功耗和更长的续航：永远是可穿戴设备和物联网设备的核心追求。
希望这份详细的指南能帮助你全面了解Android智能硬件开发,这是一个充满挑战但也极具创造力的领域，祝你学习顺利！
