Bose Companion 2拆机后内部有何玄机？

⚠️ 重要警告：拆解有风险，操作需谨慎！

• 失去保修：任何拆解行为都会立即使您的产品失去官方保修。
• 损坏设备：内部线路和元件非常精细，错误的操作可能导致音箱永久损坏。
• 触电风险：即使断开电源，音箱内部的电容中仍可能储存有高压电，非专业人员请勿触碰。
• 安全第一：如果您不具备电子维修知识，强烈建议不要进行拆机，如果是为了维修，请寻求专业人士的帮助。

拆解前的准备工作

1. 断开所有连接：拔掉音箱的电源线、音频线（3.5mm或RCA），确保音箱完全断电。
2. 准备工具：
   • 螺丝刀：通常需要十字螺丝刀，早期型号可能使用内六角或特殊星形螺丝。
   • 塑料撬棒/卡片：用于撬开外壳卡扣，避免划伤塑料外壳。
   • 万用表：用于在拆解前确认电容是否已放电（可选，但推荐）。
   • 工作台：准备一个干净、光线充足的工作台，并铺上软布或防静电垫。
   • 容器：用于分类存放拆下的螺丝和零件。
3. 了解你的型号：Companion 2 有多个版本（如 Series II, Series III, Series IV），它们的外观和内部结构可能略有不同，本指南主要针对最常见的 Companion 2 Series II / III。

Bose Companion 2 Series II / III 拆解步骤

这两代型号的拆解方法基本相同。

步骤 1：分离卫星音箱

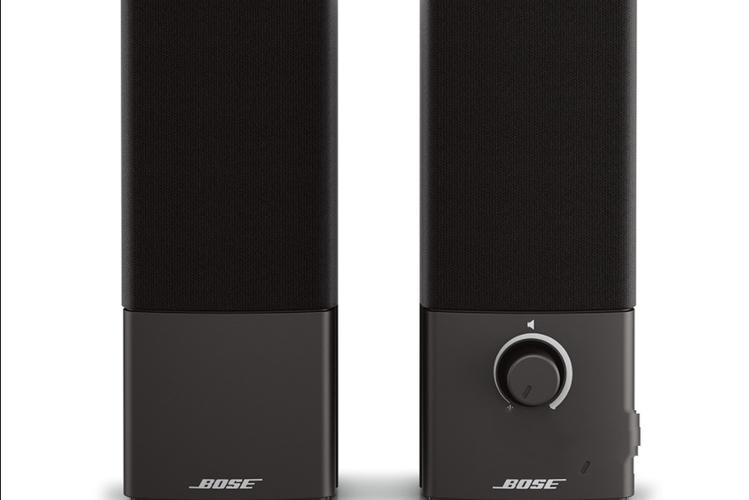

Companion 2 通常由一个有源音箱（带功放和电源，通常标记为 "RIGHT"）和一个无源音箱（只有扬声器，标记为 "LEFT"）组成，我们主要拆解有源音箱。

1. 观察外壳：卫星音箱的外壳通常由上下两部分或前后两部分卡合而成，仔细观察接缝处，寻找隐藏的螺丝。
2. 拆下脚垫：音箱底部的橡胶脚垫下通常隐藏着固定螺丝，用薄刀片或热风枪稍微加热脚垫，即可将其撬起，露出螺丝，拧下这些螺丝。
3. 寻找其他螺丝：检查背面、侧面或网罩的边缘，看是否有其他固定螺丝，有些型号的网罩是直接卡在外壳上的。
4. 分离外壳：
   • 拧下所有可见的螺丝后,用塑料撬棒沿着接缝轻轻撬动。
   • 注意卡扣的位置,均匀用力，避免暴力撬开导致卡扣断裂。
   • 分离后,你会看到内部的结构。

步骤 2：暴露内部元件

分离外壳后,你会看到以下主要部件：

1. 功放板：一块印有电路板的区域，上面有各种电子元件（芯片、电容、电阻等），这是音箱的“大脑”。
2. 电源板：通常位于功放板附近，包含电源变压器、整流桥、大滤波电容等。注意：这部分即使在断电后也带有高压！
3. 低音扬声器：一个口径较大的扬声器，负责中低音。
4. 高音扬声器：一个口径较小的扬声器，负责高音。
5. 接线端子：连接扬声器和功放板的接线柱或焊点。
6. 输入/输出接口：3.5mm音频输入接口、电源开关、电源插座等。

步骤 3：断开连接并取出电路板

1. 断开扬声器连接：找到连接低音和高音扬声器的接线，小心地拔下或焊开。
2. 断开电源连接：找到从电源板连接到功放板的排线或接线，小心地拔下。
3. 拆下电路板：拧下固定功放板和电源板的螺丝，将整个电路组件从音箱中取出。

拆解后能做什么？

拆开之后,您可以进行以下操作：

常规清洁和保养

• 灰尘清理：用软毛刷或吹气球（皮老虎）清理扬声器振膜和电路板上的灰尘。切勿用嘴吹，以免潮湿的气体损坏元件。
• 单元检查：检查扬声器振膜是否有破损、鼓包或变形，检查音圈是否被灰尘卡住。
• 接线检查：检查内部连接线是否有老化、破损或虚焊的地方。

更换电容（常见维修项目）

Bose 音箱以使用高质量的电解电容而闻名，但长时间使用后，电容也可能老化失效（顶部鼓包或漏液），导致声音低沉、无声或有杂音。

• 识别电容：找到功放板上那几颗最大的圆柱形元件，就是滤波电容，通常规格很高（如 1000μF / 35V）。
• 更换方法：
  1. 记下电容的 容量 和 耐压值。
  2. 使用电烙铁焊下旧电容。
  3. 焊上同规格的新电容,注意 正负极（长脚为正，外壳有标记）。
  4. 这项操作需要一定的焊接技巧。

扬声器更换或升级

如果扬声器损坏,或者您想尝试提升音质，可以更换扬声器。

• 参数匹配：更换扬声器时，最好选择阻抗（Impedance，通常为 4Ω或8Ω）、功率（Power）和尺寸与原装接近的型号，以保证功放的最佳工作状态。
• 原装 vs 替代：Bose 的扬声器单元有其独特的设计（如“直接/反射”声学结构），更换为普通品牌扬声器可能会改变音箱原有的声学特性，音质可能不如原装。

改造或DIY

对于电子爱好者,拆解是创意的开始。

• 更换输入接口：将原生的3.5mm接口更换为更高质量的RCA接口或XLR平衡接口。
• 内部升级线材：使用更高质量的音频线替换内部连接线（注意电磁干扰）。
• 增加蓝牙模块：可以购买一个高质量的蓝牙解码板，连接到功放的输入端，为老音箱增加蓝牙功能。

Bose Companion 2 Series IV 拆解区别

Companion 2 Series IV 是一个比较新的型号，设计上有很大不同：

1. 无源音箱：Series IV 没有传统的无源卫星箱，它采用了 “TrueSpace”立体声信号处理技术，将两个全频段扬声器单元和两个被动辐射器（Passive Radiators）都集成在一个箱体内，拆解时，你会在一个箱体内看到四个单元。
2. 更紧凑的设计：内部结构更加紧凑，空间非常有限，给维修和升级带来了更大的挑战。
3. 功放集成度高：功放部分高度集成，可能直接焊接在主板上，不便于单独更换。

Series IV 的拆解难度更大，维修和升级的价值也相对较低，通常建议在完全无法使用时再考虑。

拆解 Bose Companion 2 是一次有趣的探索之旅，它不仅展示了 Bose 精良的做工和合理的设计，也为有动手能力的用户提供了维修和升级的可能性。

再次强调，请务必在了解风险并做好准备的前提下进行操作，如果您只是好奇，看看即可，不必强行拆解。
