ThinkPad Yoga 370拆机要注意什么？

重要提示：风险与准备

1. 失去保修：自行拆机会导致您的ThinkPad失去官方保修资格。
2. 数据安全：拆机前，请确保所有重要数据已备份，操作不当可能导致硬盘或固态硬盘损坏。
3. 静电防护：人体静电可能精密的电子元件造成永久性损坏，建议在拆机前触摸一下金属物体以释放静电，或者佩戴防静电手环。
4. 工具准备：
   • PRY工具/塑料撬棒：强烈推荐使用塑料撬棒，可以有效避免刮伤脆弱的塑料外壳。
   • 小型十字螺丝刀：用于拆卸螺丝。
   • T5/T6梅花螺丝刀：部分内部螺丝可能需要梅花螺丝刀。
   • 镊子：用于取放小的螺丝和连接器。
   • 吹气球/皮老虎：用于清理灰尘。

第一步：准备工作与初步拆卸

1. 完全关机：确保电脑已完全关机，而不是进入睡眠或休眠状态。
2. 断开所有连接：拔掉电源适配器、USB设备、HDMI线等所有外接设备。
3. 翻转电脑：将ThinkPad Yoga 370背面朝上，放置在柔软的布或垫子上，防止刮伤。

拆卸后盖

Yoga 370的后盖是整个拆机的基础，需要从键盘面撬开。

1. 移除电池：

   • 在后盖的左上角（靠近屏幕铰链一侧），有一个电池锁定开关，用指甲或撬棒将其拨到解锁位置。
   • 拨动开关后,电池会自动弹出一些，用手轻轻将电池取出并放在一旁。

2. 拆卸键盘面螺丝：

   • 将电脑翻回正面,屏幕朝上。
   • 在键盘面,您需要找到并拧下几颗隐藏的螺丝，通常位于：
     • 电源键旁边：有一个小的橡胶或塑料盖，用撬棒揭开，下面有一颗螺丝。
     • “ESC”键和“F1”键之间：通常也有一颗隐藏的螺丝。
     • “F4”键和“F5”键之间：同样可能有一颗螺丝。
     • 屏幕转轴附近：在屏幕左右两侧的键盘面边缘，各有一颗螺丝。
   • 注意：所有螺丝的长度可能不同，请务必按照顺序和位置摆放好，以便回装时对号入座。

3. 撬开后盖：

   • 所有螺丝卸下后,后盖实际上仍然被塑料卡扣固定着。
   • 从屏幕转轴附近的缝隙开始，用塑料撬棒小心地插入，轻轻地沿着边缘滑动，逐一解开卡扣。
   • 耐心是关键：遇到阻力时不要强行撬开，换个方向尝试，避免断裂卡扣。
   • 当所有卡扣都解开时,后盖就可以与键盘面分离了。不要完全取下后盖，因为屏幕的排线还连接在主板上。

第二步：断开内部连接与移除组件

键盘面已经可以像翻书一样打开,但角度不要太大，以免拉断排线。

1. 断开排线连接：

   • 您会看到几根扁平的排线连接到主板上,最常见的是：
     • 键盘排线：连接在键盘下方。
     • 触摸板排线：连接在触摸板下方。
     • 电池排线：如果之前没拆，这里也需要断开。
   • 如何断开：找到排线末端的ZIF（零插入力）插槽，用指甲或撬棒的尖端轻轻向上挑起插槽上的小卡扣，然后就可以将排线水平拔出。切勿直接硬拔排线。
   • 拍照记录：在断开每根排线前，用手机拍下连接位置的照片，方便后续安装。

2. 移除后盖：

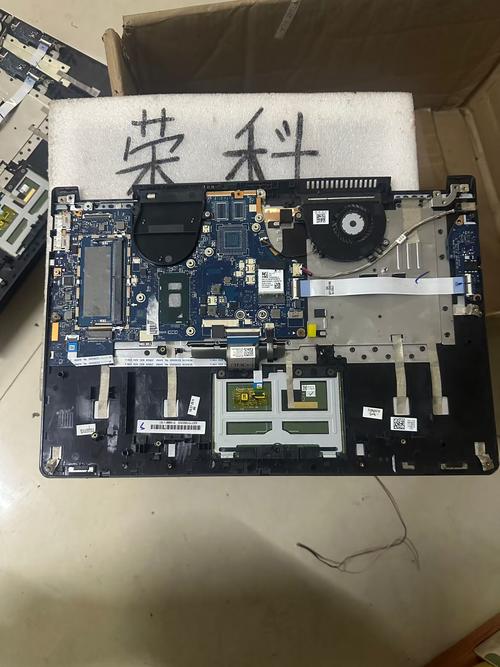

   所有排线断开后,您就可以将整个键盘面（包括屏幕）完全移开，露出整个内部结构。

3. 移除无线网卡：


   （图片来源网络，侵删）
   • 无线网卡通常位于掌托区域下方,由两根天线和一颗螺丝固定。
   • 先拧下固定螺丝,然后无线网卡会自动弹起。
   • 拔掉连接到网卡上的两根细小的天线（通常是白色和黑色的），记住哪根连接哪个接口，通常有标记（如 "MAIN" 和 "AUX"）。

4. 移除内存条：

   • Yoga 370的内存条通常位于背面，被后盖遮挡，您需要将电脑再次翻过来，从背面操作。
   • 内存条被两端的金属卡扣固定,同时向外拨开两端的卡扣，内存条会自动弹起一个角度，然后即可拔出。

5. 移除固态硬盘：

   • SSD同样位于背面,通常用一颗螺丝固定在金属支架上。
   • 先拧下固定螺丝,然后轻轻将SSD和支架一起拔出。
   • SSD与支架之间可能还有一个小的连接器,需要轻轻拔开才能将SSD从支架上取下。

6. 移除风扇和散热模组：

   • 这是最关键的一步,通常是为了清灰或更换硅脂。
   • 首先断开风扇的电源线（一个很小的插头）。
   • 拧下固定风扇和散热铜管的几颗螺丝。
   • 小心地将整个散热模组（风扇+铜管+散热片）垂直向上取下。注意不要碰到或歪折散热铜管。

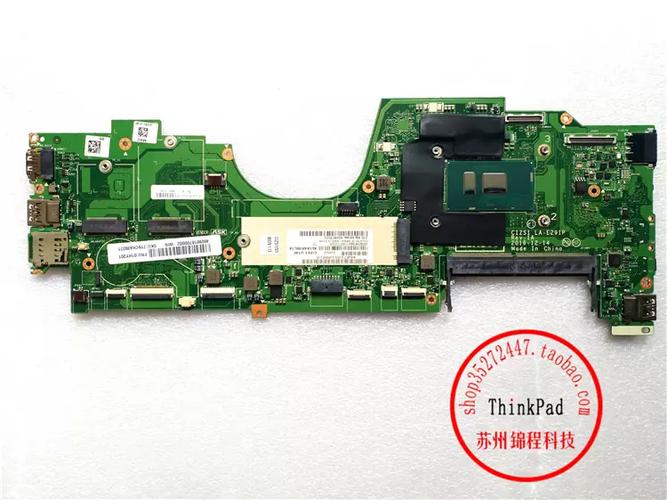

7. 移除主板：

   • 如果需要更换主板或进行更深层的维修,需要继续拆卸。
   • 拧下固定主板的全部螺丝（数量较多，请务必分好类）。
   • 断开连接到主板上的所有剩余排线（如屏幕排线、摄像头排线等）。
   • 小心地将主板从机箱中水平取出。

第三步：安装与回装

回装过程是拆机的逆向操作,请按照相反的步骤进行，并注意以下几点：

1. 清洁与更换：这是拆机的好机会，用吹气球清理风扇和散热片的灰尘，如果电脑散热不佳，可以购买新的导热硅脂，均匀地涂抹在CPU和GPU芯片上（薄薄一层即可）。
2. 对准螺丝孔：安装主板或组件时，确保所有螺丝孔都对齐，不要强行拧入，以免损坏螺纹或主板。
3. 连接排线：将排线插回ZIF插槽后，务必将小卡扣按回原位并锁紧，确保连接牢固。
4. 测试：在完全合上后盖之前，可以先将电池和电源接上，开机测试一下，确保所有功能（键盘、触摸板、屏幕、内存等）都正常工作。
5. 合上后盖：对齐键盘面和后盖，从屏幕转轴处开始，均匀用力按压，确保所有卡扣都“咔哒”一声卡入到位，然后拧回所有螺丝。

ThinkPad Yoga 370的拆机设计相对友好，但步骤较多，需要耐心和细心，对于普通用户来说，最常见的拆机需求是升级内存/硬盘和清理风扇灰尘，这两项操作都比较简单，通常不需要完全拆开后盖。

如果您不确定自己的操作能力,建议寻求专业人士的帮助，祝您拆机顺利！
