金河田智能芯580GT电源拆解评测
外观与接口概览

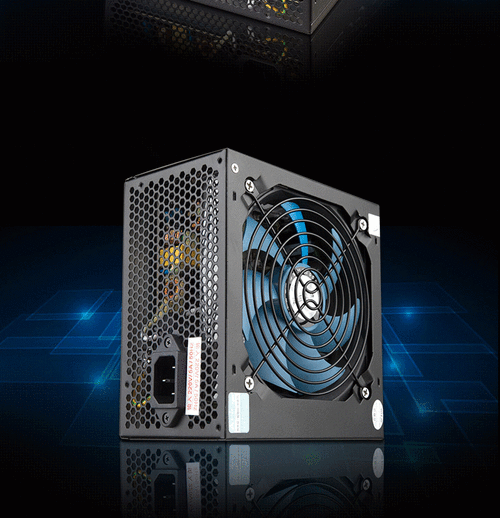

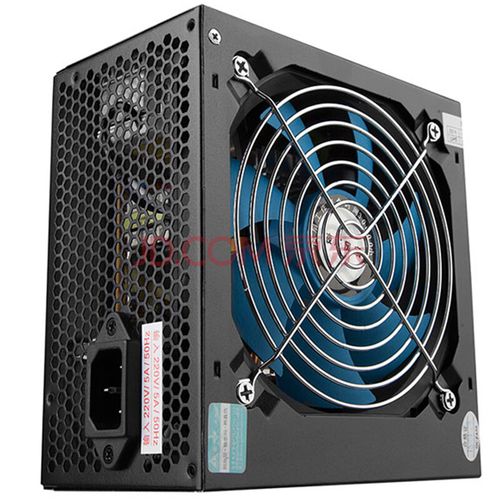

我们来看一下电源的整体外观。
（图片来源网络，侵删）
- 外壳: 采用常见的黑色哑光喷漆工艺，质感不错,不易留下指纹。
- 风扇: 配备了一把12cm的智能温控风扇，支持低负载停转（Zero RPM Fan）功能,在低功耗下可以实现静音效果。
- 接口:
- 主板接口: 24Pin ATX接口 + 4+4Pin CPU接口。
- 供电接口: 2个PCIe 6+2Pin显卡供电接口,支持主流独显。
- SATA接口: 4个,为硬盘和SSD供电。
- 大4Pin接口: 3个,为机箱风扇等设备供电。
- 铭牌: 清晰地标明了各路输出的额定电流和功率，+12V输出为38A，总计456W,是580W额定功率的核心保障。
拆解过程
拆解过程相对简单，拧下四周的固定螺丝即可打开外壳，电源内部结构清晰,布局规整。
打开外壳后，我们可以看到以下几个主要部分：
- EMI滤波电路: 位于交流输入端,负责滤除电网中的杂波。
- PFC (功率因数校正) 电路: 将交流电转换为高压直流电。
- 主变压器: 电源的核心部件之一,负责电压变换。
- LLC谐振半桥电路: 高效的拓扑结构,用于高效的能量传递。
- DC-DC二次侧电路: 将主变压器输出的电压转换为+5V和+3.3V。
- 散热片: 主要用于PFC芯片、主控芯片和MOSFET的散热。
- 风扇: 位于散热片一侧,为内部所有元件散热。
核心用料与设计详解
这是拆解评测的重中之重,直接决定了电源的稳定性和转换效率。
交流输入与EMI滤波电路
（图片来源网络，侵删）
- X电容: 拆解看到一颗来自尼吉康或红宝石品牌的X电容,用于滤除差模干扰。
- Y电容: 使用了安规Y电容,确保安全。
- 共模电感: 使用了环形的共模电感,用于滤除共模干扰。
- MOV (压敏电阻): 用于防止电压浪涌,保护后级电路。
- 保险管: 配备了标准的延迟型保险管。
小结: EMI滤波电路用料扎实，符合主流电源的标准,能有效保证电源的纯净度和稳定性。
PFC (功率因数校正) 电路
- 主控芯片: 使用了一颗Gree智或矽力杰品牌的主动式PFC控制器。
- PFC电感: 使用了EE25或EE28规格的铁硅铝磁芯，磁芯表面喷涂了绝缘漆,防锈性能好。
- MOSFET: PFC开关管采用了Infineon（英飞凌）或ON Semiconductor（安森美）品牌的CoolMOS™系列MOSFET，这类MOSFET导通电阻低，发热小,效率高。
小结: 主动式PFC设计，用料扎实，是保证高转换效率和宽电压输入范围（90-264V AC）的基础。
主变压器与LLC谐振电路
（图片来源网络，侵删）
- 主变压器: 使用了EE33规格的磁芯，初级和次级绕组清晰，漆包线线径较粗,足以满足功率输出需求。
- 谐振电感 (LLC): 使用了EE19或EE20规格的磁芯。
- 主控PWM芯片: 位于PFC电路旁边，是电源的“大脑”,负责控制整个电源的开关时序。
- 谐振电容: 使用了高质量的品牌电容。
小结: 采用目前主流且高效的LLC谐振半桥拓扑，这种拓扑结构在50%负载附近转换效率最高，非常适合现代CPU和GPU的负载特性，有助于获得更高的80 PLUS认证等级（这款电源通过了80 PLUS金牌认证）。
DC-DC二次侧电路
- DC-DC设计: 这款电源的+5V和+3.3V输出采用了DC-DC模块化设计，这种设计的好处是：
- 高稳定性: +5V和+3.3V的负载调整率更好,电压波动更小。
- 高转换效率: DC-DC模块本身的转换效率很高,尤其是在低负载下。
- 集中散热: 将低压MOSFET和驱动芯片集中在一块小板上,便于统一散热。
- 输出滤波电容: 使用了日本化工或红宝石品牌的105°C高温电解电容，容量为1050μF * 2，品牌电容保证了长寿命和低ESR（等效串联电阻）。
小结: DC-DC设计是中高端电源的常见做法，对于提升+5Vsb和+3.3V/5V的稳定性非常有利。
散热与风扇
- 散热片: 散热片面积较大，为PFC、LLC等发热大户提供了足够的散热空间。
- 电容: PFC和输出滤波电容均采用了105°C高温规格,保证了电源在高温环境下的稳定运行和寿命。
- 风扇: 风扇支持智能温控，在低负载下停转，实现极致静音，在高负载下，风扇转速会根据内部温度智能调节,平衡散热与噪音。
总结与评价
优点:
- 扎实的用料: 无论是PFC的英飞凌/安森美MOSFET，还是主变压器、滤波电容，都采用了知名品牌，用料扎实,有诚意。
- 主流高效拓扑: 采用LLC谐振+DC-DC二次侧的设计，这是目前中高端电源的主流方案,确保了高转换效率和出色的电压稳定性。
- 智能静音: 支持风扇停转技术，在待机、轻度办公等场景下非常安静,提升了用户体验。
- 接口丰富: 对于580W额定功率的电源来说，2个PCIe接口和充足的SATA/D4P接口,足以满足主流游戏用户和中端办公用户的需求。
- 价格亲民: 结合其用料和性能,在同价位产品中具有很强的竞争力。
缺点:
- 全模组设计缺失: 这款电源是非模组或半模组设计（根据具体型号，智能芯580GT通常是非模组），线材较多，对于追求理线美观和机箱风道的玩家来说,可能不够友好。
- 无原生PCIe 5.0接口: 对于未来的高端显卡，其供电需求可能更高，虽然6+2Pin接口可以转接，但原生PCIe 5.0接口（12VHPWR）在未来的扩展性上稍显不足。
- 品牌溢价: 金河田作为国内老牌厂商，品牌溢价相比海韵、振华等国际一线品牌要低,这也是其价格优势的来源之一。
金河田智能芯580GT是一款性价比极高的中端电源，它没有花哨的噱头，但在看不见的核心用料和电路设计上非常用心，它通过了80 PLUS金牌认证，采用了高效的LLC+DC-DC架构，用料扎实,并且支持智能静音。
推荐人群:
- 预算有限的游戏玩家: 为中端显卡（如RTX 3060/4060级别）和主流CPU提供稳定、充足的电力。
- 主流办公/家用用户: 为高性能家用电脑、工作站提供可靠的电力保障,静音特性也适合家庭环境。
- DIY装机新手: 这款电源结构稳定，保护功能齐全，不易出错,是新手装机的一个稳妥选择。
如果你正在寻找一款价格不贵、品质可靠、效率不俗的电源,金河田智能芯580GT绝对是一个值得认真考虑的选择。
