Viewsonic VA2248拆机后内部结构有何特点？

【重要安全提示 - 务必仔细阅读】

1. 断电并等待： 拆机前，务必将显示器的电源线从插座上拔掉，即使拔掉电源线，显示器内部的大容量电容仍可能储存有高压电，非常危险，请至少等待 30 分钟以上,让电容充分放电。
2. 准备工具： 你需要一套合适的螺丝刀（通常是十字 PH0 和 PH1，可能需要 Torx T8/T10）、塑料撬棒（避免刮伤外壳）、防静电手环（可选，但推荐）。
3. 失去保修： 任何形式的拆机都会导致显示器立即失去官方保修,请自行承担风险。
4. 拍照记录： 在拆解的每一步，都用手机拍照，这会在你重新组装时提供极大的帮助,尤其是对于线缆和卡扣的位置。
5. 耐心细致： 现代显示器的外壳通常由许多塑料卡扣固定，暴力拆卸很容易导致卡扣断裂,损坏外壳。

ViewSonic VA2248 拆机步骤详解

第一步：准备工作与外壳分离

1. 放置显示器： 将显示器屏幕朝下，平铺在柔软、干净、平坦的桌面上，比如铺上一块厚毛巾或旧床单，这样可以保护屏幕不被刮花,并提供缓冲。

2. 移除支架底座：

   • 你会看到显示器背面和支架底座连接处通常有一个或两个盖板。
   • 用塑料撬棒小心地撬开这些盖板,下面藏着固定支架的螺丝。
   • 用合适的螺丝刀拧下这些螺丝（通常是十字螺丝）。
   • 拧下螺丝后，支架底座就可以从显示器主体上拔下来了,有些设计可能需要稍微晃动一下才能拔出。

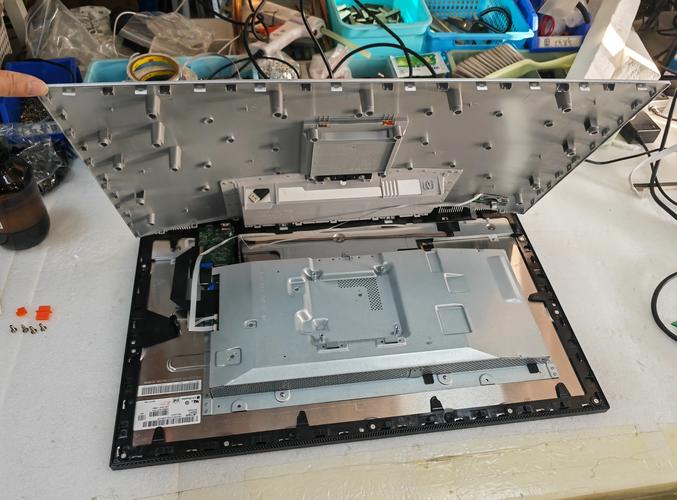

3. 分离后盖和前框：

   • 这是拆机的核心步骤，VA2248 的外壳由两部分组成：后盖（带Logo的这部分）和前框（包裹屏幕边缘的部分）。
   • 重点： 沿着后盖和前框的接缝，从边缘开始，用塑料撬棒小心地插入。一定要非常小心，因为屏幕就在前框后面，一旦用力过猛，屏幕就可能被顶碎！
   • 接缝处有多个塑料卡扣，你需要一个一个地、轻轻地撬开这些卡扣，从底部或侧面开始,然后逐步向上或向另一侧移动。
   • 在分离过程中，你会感觉到阻力，这很正常，继续小心地操作,直到所有卡扣都被解开。
   • 一旦外壳分离，不要完全拉开,因为屏幕的排线还连接在主板上。

第二步：断开内部连接

你已经看到了显示器的“内脏”，你会看到一块较大的电路板（主板/电源板）和连接到屏幕的几根排线。

1. 拍照！拍照！拍照！ 拍下当前所有排线和连接器的位置，以及它们是如何插在主板上的,这是最重要的一步！
2. 识别排线：
   • 电源线： 最粗、最硬的那根线,通常是从电源开关直接连接到电源板的。
   • 控制按键排线： 连接到屏幕下方物理按键的扁平排线。
   • LVDS/屏幕数据排线： 这是最关键的一根排线，它传输图像信号到屏幕，它通常是白色或半透明的，比较宽，插在主板上。拔这根线时要格外小心。
3. 断开排线：
   • 排线插头： 大多数排线都采用 “ZIF”（零插入力） 插头，在插头和主板/屏幕接口之间，通常有一个小卡扣。
   • 正确操作： 先用指甲或撬棒轻轻地将这个小卡扣向上或向外抬起（不同设计方向不同，观察一下就明白了）。
   • 错误操作： 千万不要直接向上拔排线！必须先抬起卡扣，然后再轻轻地、水平地将排线从插槽中滑出,强行拔取会损坏排线或接口。
   • 按照这个方法,依次断开所有排线。

第三步：移除主板和金属背板

1. 移除主板：

   • 断开所有连接后,主板通常只需要几颗螺丝固定在金属背板上或外壳上。
   • 拧下这些螺丝，然后小心地将主板从机箱中取出,注意不要让主板上的元件刮到其他部分。

2. 移除金属背板（可选）：

   • 屏幕本身被一块较大的金属背板（散热和支撑用）包裹着。
   • 这块背板通常也是由几颗螺丝固定，拧下螺丝后,就可以将它与屏幕组件分离。
   • 注意： 屏璃非常脆弱！在移除背板时,确保屏幕组件被稳固地支撑住。

拆机后你可以做什么？

1. 深度清洁：

   • 屏幕清洁： 用专用的屏幕清洁剂和无绒布,轻轻擦拭屏幕。
   • 反光膜/扩散膜清洁： 如果屏幕内部看起来有灰尘或污渍，可以在确保安全的前提下，小心地拆下屏幕外层的反光膜和扩散膜（它们也是用卡扣固定的），用气吹吹掉灰尘，然后用非常柔软的布擦拭。此操作风险极高，不建议新手尝试。
   • 外壳清洁： 用湿布擦拭前后外壳,去除灰尘和污渍。

2. 更换电容：


   （图片来源网络，侵删）
   • VA2248 这款显示器使用时间长了之后，主板上的电解电容可能会老化、鼓包，导致出现“水波纹”、“闪屏”、“无法开机”等问题。
   • 这是最常见的DIY维修项目，你需要：
     • 识别问题电容： 找到顶部鼓起、漏液或锈迹的电容。
     • 购买替换品： 记下电容的容量（如 100uF）和耐压值（如 16V），以及直径和高度，购买相同规格的新电容，最好是“日系”品牌的，如红宝石、尼吉康、化工等,质量更可靠。
     • 更换： 使用电烙铁将坏电容焊下，再将新电容焊上。注意正负极！ 新电容的负极通常有一条白色或黑色的色标，必须与电路板上标记的“-”号或白色圈对应。

3. 检查和维修其他部件：

   • 检查排线是否有折断或损坏。
   • 检查电源板是否有烧毁的痕迹或元件。

重新组装

重新组装的步骤与拆机完全相反：

1. 将所有部件按照拆卸时的相反顺序装回。
2. 在连接排线时，确保完全插入插槽，然后轻轻地将卡扣扣回原位。
3. 在合上前框和后盖之前，最好先连接好电源和信号线，通电测试一下显示器是否能正常工作，这样可以避免在全部装好后发现有问题,又得重新拆开。
4. 确认一切正常后，再合上外壳，拧上螺丝,装回支架底座。

拆机是一项需要耐心和细心的活，只要你遵循安全提示，并多拍照记录，成功完成 ViewSonic VA2248 的拆机和维修是完全有可能的,祝你成功！
