⚠️ 重要提醒：
（图片来源网络，侵删）
- 断电与移除电池： 在开始任何操作前，请务必完全关机，并移除内置电池，这是为了防止短路和电击风险。
- 防静电： 人体静电可能损坏精密的电子元件，请佩戴防静电手环，或在触摸金属部件前先触摸接地的金属物体（如暖气片）以释放静电。
- 工具准备： 准备一套合适的螺丝刀（主要是 PH0 和 PH1）、塑料撬棒、镊子和一个容器，用于分类存放不同长度和规格的螺丝。
- 记录与拍照： 在拆解过程中，随时拍照记录连接线和螺丝的位置，这会给后续的组装带来巨大帮助。
- 谨慎操作： 对于排线和数据线，请务必垂直于接口方向拔插，切勿硬拉。
第一步：准备工作与移除后盖
-
移除电池：
- 将笔记本翻转,背面朝上。
- 找到电池锁扣,向外滑动，然后电池会自动弹出，如果没有锁扣，则需要拧下固定电池的螺丝，然后小心地撬起电池。
-
移除后盖螺丝：
- 在笔记本背面,您会看到一圈或一圈多的螺丝，这些螺丝用于固定后盖。
- 注意： 螺丝的长度可能不同，请务必按顺序拆下并分类存放，靠近屏幕转轴的螺丝和角落的螺丝较长，而中间的螺丝较短。
- 有些螺丝下面可能贴有标签（如“WLAN”或“SSD”），这些标签下通常是对应部件的固定螺丝，请勿遗漏。
-
撬开后盖：
- 所有螺丝拆下后,使用塑料撬棒从后盖缝隙处（通常在标签下方或角落）轻轻撬开。
- 从后盖边缘开始,慢慢地、均匀地撬开卡扣，后盖是通过多个塑料卡扣固定的，需要耐心处理。
- 小心： 后盖与主板之间可能还连接着一些小线缆（如状态灯），完全分离前要检查并断开。
第二步：内部组件拆解

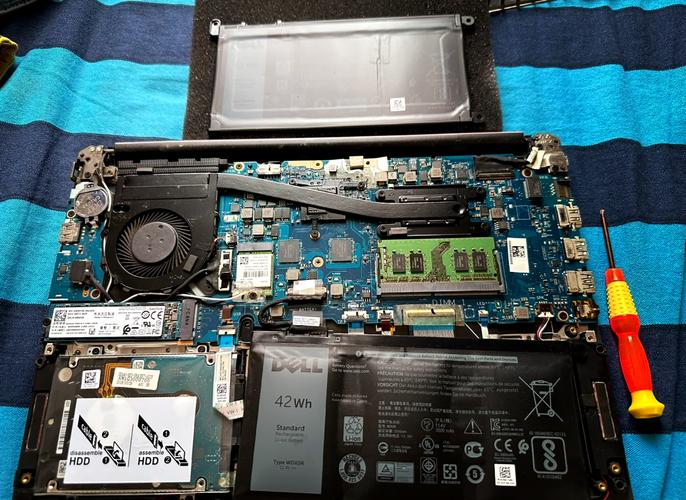

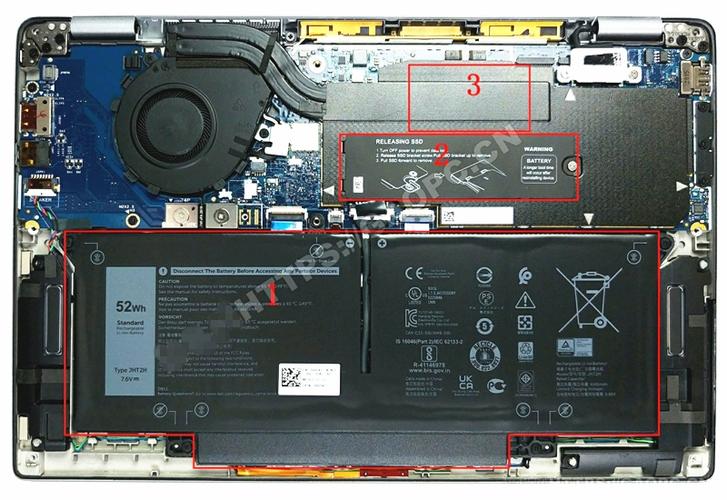

现在后盖已经移除,您可以清晰地看到内部结构。
（图片来源网络，侵删）
A. 升级内存
E7270 通常有两个内存插槽，位于掌托下方，被一个金属屏蔽罩覆盖。
-
移除内存屏蔽罩：
- 拧下固定屏蔽罩的1-2颗螺丝。
- 小心地将屏蔽罩向上提起并取下,屏蔽罩可能还连接着一根天线线，注意断开。
-
更换/添加内存：
- 内存两侧有金属卡扣,向外掰开，内存条会自动弹起一个角度。
- 以与安装时相反的角度（约30-45度）取出内存条。
- 安装新内存时,对准插槽，以同样角度插入，然后向下按压，直到两侧卡扣自动扣住。
B. 升级/更换固态硬盘
E7270 支持 M.2 接口的固态硬盘，通常位于主板上，被一个金属支架固定。
-
断开 SSD 数据线：
- 找到连接到 SSD 上的扁平数据线（一根或两根，取决于您的配置）。
- 轻轻地将数据线从插槽中拔出,通常需要先向上抬起一个小卡扣。
-
移除 SSD 支架：
- SSD 被一个小的金属支架固定在主板上。
- 拧下固定支架的螺丝,然后将 SSD 和支架一起取下。
-
更换 SSD：
- 将新 SSD 安装到金属支架上，拧好螺丝。
- 将数据线重新连接到 SSD 上，确保插到底并扣好卡扣。
C. 清洁散热系统
如果您的笔记本散热不佳,清灰是必要的。
-
移除散热风扇：
- 找到连接到 CPU 和 GPU 散热片上的风扇。
- 先断开风扇的数据线连接器。
- 拧下固定风扇的螺丝,然后小心地将风扇取下，风扇通常与散热片之间有导热硅脂粘合，轻轻扭动即可分离。
-
移除散热片：
- 拧下固定 CPU 和 GPU 散热片的螺丝，这些螺丝通常下面有垫片，请勿丢失。
- 按照对角线的顺序拧松螺丝,以确保散热片均匀受力，避免损坏 CPU 或 GPU。
- 小心地取下散热片。
-
清洁与涂抹硅脂：
- 使用无水酒精和高纯度棉签或无尘布,彻底清除 CPU 和 GPU 芯片上旧的导热硅脂。
- 用皮吹球或小刷子清理散热片和风扇上的灰尘。
- 在 CPU 和 GPU 芯片中心涂抹适量新的导热硅脂（米粒大小即可，均匀涂抹）。
-
重新安装：
- 按照与拆卸时相反的顺序,对角线拧紧螺丝，将散热片装回。
- 安装风扇并连接好数据线。
第三步：拆解键盘与掌托
如果您需要更换键盘、触摸板或清理内部更深处，需要拆下键盘和掌托组件。
-
断开所有连接： 确保笔记本处于断电状态，并且所有外部设备都已移除。
-
移除后盖和电池： 按照第一步的操作完成。
-
移除内存和 SSD： （可选）为了有更好的操作空间，可以移除内存和 SSD。
-
断开天线线：
- 在笔记本的无线网卡（通常在屏幕转轴附近）上，连接着两根细长的天线线（黑色和白色）。
- 用镊子轻轻夹住天线线连接器上的卡扣,然后向上拔出。切勿直接拉扯天线线本身！
-
断开触摸板排线：
- 掌托下方,触摸板的排线通过一个小的 ZIF (零插入力) 连接器连接到主板上。
- 用指甲或撬棒轻轻抬起连接器上的小卡扣,然后水平地将排线拔出。
-
断开键盘排线：
- 键盘的排线同样通过 ZIF 连接器连接。
- 同样,先抬起卡扣，然后水平拔出排线。
-
移除掌托螺丝：
- 在掌托（C面）的背面，拧下固定掌托的螺丝，这些螺丝通常隐藏在脚垫或标签下方。
- 注意： 有些螺丝非常短，请务必分类存放。
-
撬开掌托：
- 从掌托的缝隙（如电源键或USB接口旁）开始，用塑料撬棒小心地撬开。
- 掌托通过多个卡扣固定,需要均匀用力，避免断裂。
-
取出掌托组件：
掌托组件现在应该可以完整地取下,您可以看到键盘和触摸板的完整结构，可以进行下一步的更换或清洁。
第四步：组装与测试
- 反向操作： 按照拆解的相反顺序进行组装，所有螺丝和连接线都要归位。
- 检查： 在合上后盖之前，再次检查所有数据线和排线是否连接牢固，螺丝是否都已拧紧。
- 安装电池： 重新安装好内置电池。
- 测试： 不要立即拧死所有后盖螺丝。 先拧上一两颗螺丝，然后开机测试，确保笔记本能正常启动、显示、输入和联网。
- 完成组装： 确认一切正常后，关机，拧紧剩余的后盖螺丝，完成整个拆解过程。
希望这份详细的图解指南能帮助您顺利完成 Dell Latitude E7270 的拆解工作！祝您操作顺利！
