下面我将为您提供一份详细的 ThinkPad E420 拆机图文指南,并附上一些重要的注意事项。

拆机前准备与注意事项

1. 断开所有电源： 关闭电脑,拔掉电源适配器。
2. 静电防护： 人体静电可能会损坏精密电子元件，请务必在接触主板前，触摸一下金属物体（如暖气片、机箱金属部分）以释放静电,最好佩戴防静电手环。
3. 准备工具：
   • 十字螺丝刀 (PH0): E420 大部分螺丝都是十字形，需要一把小巧的 PH0 螺丝刀。
   • 塑料撬棒或卡片： 用于撬开卡扣,避免划伤外壳。
   • 收纳盒： 用于分类存放不同长度和规格的螺丝,非常重要！
4. 记录与拍照： 在拆卸过程中，特别是断开排线前，用手机拍下照片,以便后续安装时参考。
5. 耐心： E420 的设计并非模块化，部分部件连接紧密,切勿使用蛮力。

详细拆机步骤

第一步：拆卸后盖和电池

1. 翻转笔记本，使D面（底面）朝上。
2. 移除电池：
   • 你会看到电池有两个锁定开关,分别在电池的左右两侧。
   • 同时将两个开关拨到“解锁”位置（通常是向笔记本外侧拨动）。
   • 此时电池会自动弹起一些角度，抓住电池的边缘,将其轻轻取下。
3. 拆卸后盖螺丝：
   • 用十字螺丝刀拧下后盖上所有的螺丝。注意： 螺丝的长度可能不同,请务必按位置分类存放！
   • 特别注意，内存仓盖板上的螺丝通常比较短,不要和固定后盖的长螺丝混淆。
4. 取下后盖：
   • 后盖是通过卡扣固定的，从后盖边缘（通常是靠近转轴的一侧）用塑料撬棒轻轻撬开。
   • 沿着边缘慢慢划一圈,直到所有卡扣都松开。

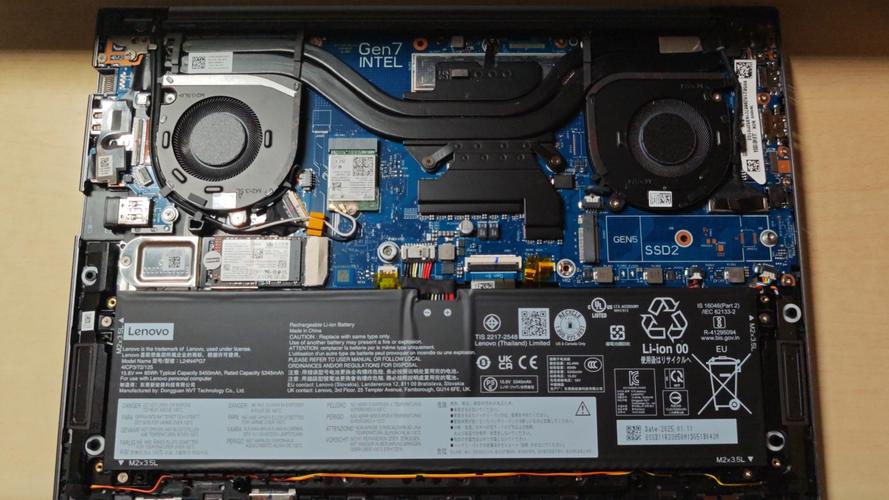

   • 取下后盖，此时你可以看到主板、内存、硬盘、无线网卡等核心部件。

第二步：拆卸内存和硬盘

1. 拆卸内存条：
   • 你会看到内存条两端的卡扣。
   • 同时向外拨动两边的卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条两端,将其拔出。
2. 拆卸硬盘：
   • 硬盘通常被一个金属框架固定着。
   • 拧下固定金属框架的螺丝。
   • 向硬盘接口方向轻轻滑动硬盘,将其从主板的SATA接口上拔出。
   • 然后从框架中取出硬盘。

第三步：拆卸键盘和掌托

这一步是整个拆机过程最复杂、最关键的一步,因为需要断开很多排线。

1. 拆卸键盘：
   • 先断开键盘排线： 仔细观察，在键盘下方主板上，你会看到一个很小的、带锁扣的接口，用指甲或撬棒轻轻向上抬起锁扣,然后就可以将键盘排线从插槽中水平拔出。
   • 取下键盘： 键盘通过几个塑料卡扣固定在掌托上，从键盘顶部（靠近屏幕一侧）开始,用撬棒小心地将其从卡扣中撬开。
   • 向上抬起键盘，并将其翻转过来，放在主板上（注意不要拉断已经断开的排线）。
2. 拆卸掌托（上盖）：
   • 掌托通过许多塑料卡扣固定，并且连接着电源按钮、触摸板、状态指示灯等多条排线。
   • 先断开所有排线： 这是最容易出错的地方！仔细观察掌托下方，找到所有需要断开的排线接口，它们通常是“ZIF”型（零插入力接口），需要先撬起小锁扣，然后才能拔出排线。
     • 触摸板排线
     • 电源按钮/状态灯排线
     • 无线开关天线线
   • 断开所有排线后,才能开始拆卸掌托本身。
   • 从掌托边缘（通常是靠近转轴或屏幕边框的位置）开始,用撬棒小心地沿着边缘撬开所有卡扣。
   • 取下掌托,此时整个内部结构就完全暴露出来了。

第四步：拆卸散热模组

1. 断开风扇电源： 在散热模组的散热鳍片下方，找到连接到主板的白色小插头,将其拔出。
2. 拧下散热模组螺丝： 散热模组通常由2-4个螺丝固定,拧下这些螺丝。
3. 取下散热模组： 拧下螺丝后，散热模组应该可以轻松取下，如果取不下来，可能是散热膏已经干涸粘连，可以轻轻左右扭动一下再拔出。注意： 不要直接拉出,以免损坏CPU或GPU的针脚。

第五步：拆卸其他部件（可选）

• 拆卸无线网卡： 无线网卡通过一根小天线线和主板上的一个接口连接，拧下固定它的螺丝,然后拔掉天线线和数据线即可。
• 拆卸CMOS电池： 位于主板上，是一个银色的圆形纽扣电池，用于重置BIOS设置,轻轻向外拔出即可。

安装与还原

安装过程是拆卸的逆过程,请遵循以下原则：

1. 清洁： 在安装前，可以用软毛刷和皮吹清理掉内部的灰尘，对于散热膏，建议用无水酒精和棉签彻底擦干净CPU和GPU核心,然后涂抹新的散热硅脂。
2. 对准： 安装散热模组时,一定要确保散热铜底座完全对准CPU和GPU的核心。
3. 螺丝顺序： 拧散热模组的螺丝时，建议采用“对角线”顺序，分2-3次逐步拧紧，以保证压力均匀,避免损坏芯片。
4. 排线： 所有排线在插入前，确保接口和插槽无异物，插入时要一次性插到位，然后锁紧卡扣，排线非常脆弱,切勿过度弯折。
5. 最后测试： 在完全装好所有外壳之前，可以先连接电源和显示器，开机测试一下是否一切正常,这样可以避免装完后才发现问题。

常见升级与维护

• 升级内存： E420 有两个内存插槽，最高支持 8GB DDR3 内存（2x4GB）,升级内存是最能提升性能的操作之一。
• 更换/升级硬盘： 可以从传统的机械硬盘升级到固态硬盘，这是提升开机速度和系统响应速度最有效的方法，它支持 2.5英寸的SATA接口硬盘。
• 清灰换硅脂： 由于E420年代较长，内部积灰和散热硅脂干涸是常见问题，定期清灰和更换硅脂可以有效解决高温降频、风扇狂转等问题,保持电脑性能。

希望这份详细的指南能帮助您顺利完成 ThinkPad E420 的拆机工作！祝您操作顺利！
