Aliware 14 拆机后内部有何秘密？

重要提示与准备工作

1. 风险提示：拆机会失去官方保修,操作不当可能导致硬件损坏或外壳刮伤。
2. 断电断电断电：这是最重要的一步！拔掉电源适配器，然后长按电源按钮约 30 秒，释放主板残余电量，移除电池（如果可以拆卸）。
3. 工具准备：
   • 小型十字螺丝刀：主要工具。
   • 塑料撬棒或卡片：用于撬开卡扣,避免划伤外壳。
   • 防静电手环：强烈建议佩戴,防止静电损坏内部精密元件。
   • 容器：用于分类存放不同长度和型号的螺丝,防止混淆。
4. 环境准备：找一个光线充足、干净整洁、宽敞的桌面进行操作。

第一步：移除底部盖板 (D-Shell)

Alienware 14 的底部盖板由许多螺丝固定,并且使用了大量的塑料卡扣。

1. 拧下所有螺丝：将 Alienware 14 翻过来，底部朝上，仔细观察并拧下所有可见的螺丝。注意：

   • 有些螺丝非常短，有些较长，有些是用于固定内存/硬盘的,请务必分类存放。
   • 在电池仓附近通常会有一个特殊的螺丝,拧下它才能完全释放电池的固定结构。
   • 不要遗漏任何角落的螺丝,包括脚垫下面可能隐藏的螺丝。

2. 撬开卡扣：所有螺丝拧下后，使用塑料撬棒从笔记本边缘（通常是后部或侧面）开始，小心地插入外壳缝隙，轻轻撬开塑料卡扣，沿边缘慢慢移动，一圈一圈地撬开,直到整个底盖松动。

3. 分离底盖：底盖与主板主体之间是通过卡扣连接的，分离时需要用巧力，避免用力过猛导致卡扣断裂，成功分离后,底盖就可以取下来了。

第二步：内部组件概览

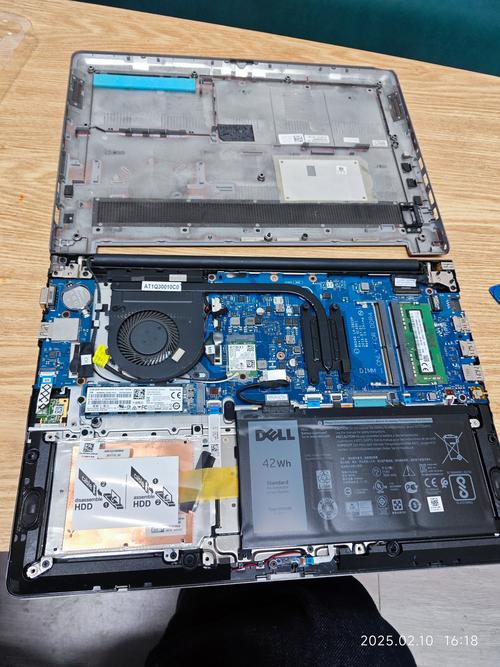

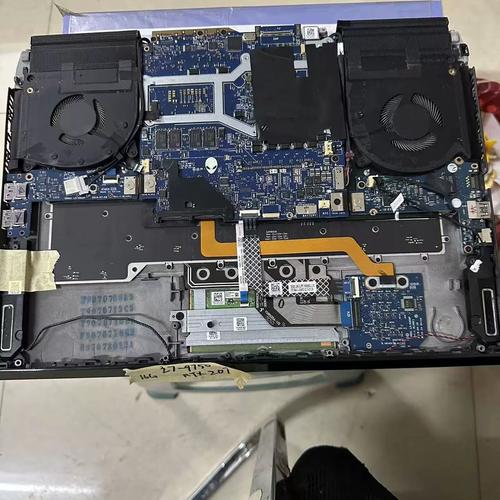

取下底盖后，你将看到内部的主要组件，通常布局如下（从你的视角看）：

• 上部区域：散热模组（风扇、散热片、热管）、CPU、GPU。
• 下部区域：内存条、2.5英寸硬盘位、无线网卡、CMOS电池。
• 电池：如果之前没有拆卸,现在应该可以看到并移除它。

第三步：拆卸主要组件（根据你的需求）

A. 清洁散热系统 (最常见的需求)

这是拆机最主要的目的之一，因为旧款 Alienware 容易积灰导致高温降频。

1. 断开风扇电源：找到连接到散热风扇的电源线（通常是 2-pin 或 4-pin）,小心地将其从主板上拔下。
2. 移除散热模组：
   • 拧下固定散热片和风扇的几颗螺丝。注意：散热片螺丝通常与主板上的 CPU/GPU 紧密接触，拧下后不要立即拿起散热片，先轻轻左右晃动，让热管与芯片分离,避免直接拉扯导致焊点损坏。
   • 小心地将整个散热模组（风扇+散热片+热管）从主板上取下。
3. 清洁：
   • 散热片：使用吹风机（冷风档）、压缩空气罐或毛刷清理散热鳍片间的灰尘。
   • 风扇：用棉签蘸少量酒精清洁扇叶和轴承,清除灰尘和油污。
   • CPU/GPU 表面：用无水酒精和高纯度异丙醇配合无尘布,彻底清理旧的硅脂。
4. 涂抹新硅脂并安装：
   • 在 CPU 和 GPU 核心中央挤一颗米粒大小的新硅脂。
   • 将散热模组对准位置，均匀地按下,让硅脂均匀铺开。
   • 按照与拆卸时相反的顺序，拧紧散热螺丝。注意：通常需要交叉对角顺序拧紧，以确保压力均匀，不要一次性拧死,分几次逐步拧紧。

B. 升级内存

1. 定位内存条：内存条通常位于底部,被一个金属或塑料的固定卡扣压着。
2. 释放卡扣：向外拨动两边的卡扣,内存条会自动弹起一个角度。
3. 取下内存条：抓住内存条的两端,将其从插槽中拔出。
4. 安装新内存：将新内存条对准插槽的缺口，以约 30 度角插入，然后向下按压,直到两边的卡扣自动扣住。

C. 更换或加装 2.5英寸硬盘

1. 找到硬盘：硬盘通常被一个金属支架固定着。
2. 断开数据线和电源线：拔掉连接到硬盘的 SATA 数据线和 L 型电源接口。
3. 移除支架：拧下固定支架的螺丝,将硬盘连同支架一起取出。
4. 安装新硬盘：将新硬盘安装到支架上，拧紧螺丝，然后将支架装回原位,插好数据线和电源线。

D. 更换无线网卡

1. 定位无线网卡：通常在内存条附近,有两根天线连接着。
2. 断开天线：用镊子或手指小心地拔下无线网卡的天线接头。注意：天线接头非常脆弱,不要用力拉扯天线线本身。
3. 拔下网卡：无线网卡通常是一个 M.2 或 PCIe 小卡，呈一定角度插在插槽上，按下插槽末端的卡扣,然后以相同角度将网卡拔出。
4. 安装新网卡：将新网卡以相同角度插入插槽，确保插到底，然后扣好卡扣，将天线连接到新网卡的天线接口上（通常标有 "MAIN" 或 "AUX"）。

第四步：重新组装

1. 检查：在合上底盖前，再次检查所有组件是否安装到位，螺丝是否拧紧,数据线是否连接牢固。
2. 对准合上底盖：将底盖对准主机的卡槽,确保所有卡扣都能对齐。
3. 按压并卡紧：从中心向四周均匀按压底盖，听到“咔哒”声表示所有卡扣都已扣紧。
4. 拧回所有螺丝：按照之前分类的顺序，将所有螺丝拧回原位，注意不要拧得过紧,以免损坏塑料外壳。

第五步：测试

1. 连接电源：插上电源适配器，但不要立即装回电池。
2. 开机测试：按下电源按钮，如果能正常进入 BIOS 或系统,说明基本安装成功。
3. 检查设备管理器：进入系统后，打开设备管理器，检查 CPU、GPU、内存、硬盘、无线网卡等设备是否都正常工作,没有感叹号或问号。
4. 安装电池：确认一切正常后，关机，装回电池,再进行一次完整测试。

总结与建议

• 拍照记录：在拆卸过程中，多拍一些照片，特别是连接线的走向和螺丝的位置,这会是你最好的参考。
• 耐心是关键：Alienware 14 的内部结构紧凑，很多地方需要耐心操作,切忌使用蛮力。
• 官方文档：如果你能找到当时 Dell 官网提供的 Alienware 14 的服务手册（Service Manual），那将是比任何指南都权威的参考资料，你可以尝试在 "Dell Support" 官网上输入你的服务标签来查找。

祝你拆机顺利！
