dell 14 5480 拆机

重要提醒与准备工作

1. 断电与移除电池：


   （图片来源网络，侵删）
   • 完全关机笔记本电脑。
   • 拔掉所有外部连接线（电源适配器、USB设备等）。
   • 移除内部电池，这是最关键的一步，可以防止短路和意外损坏，通常电池通过一根排线连接到主板，拔掉它。

2. 防静电措施：

   • 在干燥、洁净的环境中进行操作。
   • 佩戴防静电手环并良好接地，这是最安全的方式。
   • 如果没有手环,可以经常触摸一下金属水管或机箱的未上漆部分，以释放身体静电。

3. 准备工具：

   • 精密螺丝刀套装：你需要包含十字（PH0, PH1）、一字（SL1.0, SL2.0）和三角（Torx T5, T6）等型号的螺丝刀，笔记本螺丝非常小且长短不一，务必分类存放！
   • 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取排线和小螺丝。
   • 容器：用来分类存放拆下的螺丝，避免混淆。

第一步：拆卸后盖/底壳

Dell Latitude 5480 的后盖是通过塑料卡扣固定的，需要从缝隙中小心撬开。

1. 放置电脑：将笔记本电脑翻过来，D面（底面）朝上。
2. 移除所有底壳螺丝：仔细观察底面，你会发现有很多螺丝，有些螺丝下面有贴纸或橡胶垫，需要先将其撕掉或移除。注意：不同位置的螺丝长度不同，务必分类存放！
3. 撬开后盖：
   • 从后盖（靠近屏幕铰链的一端）的缝隙入手，用塑料撬棒轻轻插入。
   • 沿着边缘慢慢滑动,依次解开所有的塑料卡扣，卡扣通常位于侧面和前部（靠近掌托的位置）。
   • 这个过程需要一定的力气,但请务必保持耐心，避免暴力撬开导致卡扣断裂。
4. 分离后盖：当所有卡扣都解开时，后盖就可以取下来了，注意，后盖可能还连接着一些天线线，如果取下有阻力，检查一下是否有线缆未拔。

第二步：内部组件概览与主要部件拆卸

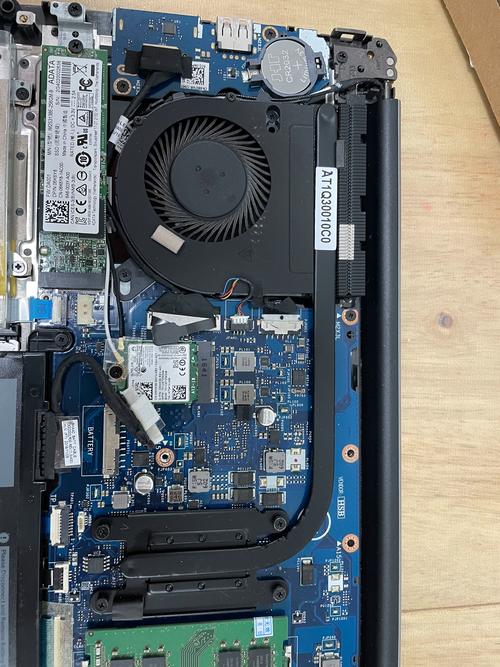

取下后盖后,你将看到内部结构，包括散热系统、电池、内存、硬盘、无线网卡等。

拆卸内存条

• 内存条通常位于后盖的某个角落,有金属屏蔽罩覆盖。
• 拆下屏蔽罩的螺丝,取下屏蔽罩。
• 内存条两侧有卡扣,向外掰开，内存条会自动弹起一个角度。
• 然后以这个角度将内存条拔出。

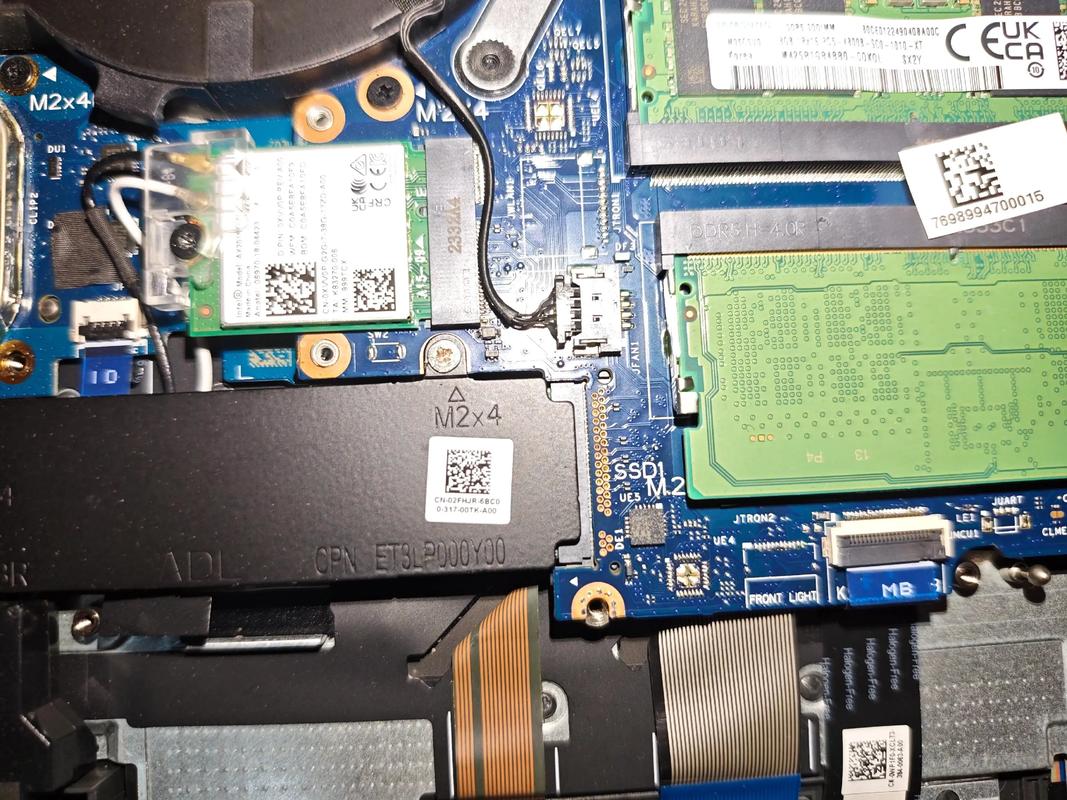

拆卸无线网卡与蓝牙模块

• 无线网卡通常位于内存条附近或角落,有一根或两根天线连接。
• 拧下固定无线网卡的天线支架螺丝,并拔下天线接头（通常是白色的，非常脆弱，请垂直拔出）。
• 拧下无线网卡本身的螺丝,网卡会以一个角度松脱，然后拔出。
• 蓝牙模块通常集成在无线网卡上,或者是一个单独的小模块，拆卸方式类似。

拆卸M.2固态硬盘

• M.2 SSD通常位于无线网卡下方或主板角落。
• 拧下固定SSD的螺丝（通常只有一个）。
• SSD没有排线,直接以一个角度拔出即可，有些型号可能需要先撬起一端再拔出。

拆卸2.5英寸机械硬盘/光驱位硬盘托架

• 如果你安装了传统的2.5英寸硬盘，它会固定在一个硬盘托架上。
• 拧下固定托架的螺丝。
• 拔掉硬盘的数据和电源排线。
• 将整个硬盘托架取出。

拆卸散热模组

这是相对复杂的一步,通常为了更换硅脂或清理灰尘。

• 拔掉CPU风扇的电源线，它通常连接在主板靠近内存或边缘的位置。
• 拧下固定散热模组的所有螺丝。注意：散热模组的螺丝通常有固定的顺序和拧紧力矩要求，请按顺序拆卸并记住位置。
• 小心地将整个散热模组垂直向上取下,散热模组与CPU/GPU之间有导热硅脂粘合，可能会有轻微的吸附力，不要强行硬拉。
• 清洁与更换硅脂：取下散热模组后，用无水酒精和高纯度棉签/纸巾，彻底清理掉CPU和GPU芯片上旧的硅脂，然后在芯片中心挤上少量新的硅脂（米粒大小即可），均匀涂抹开。

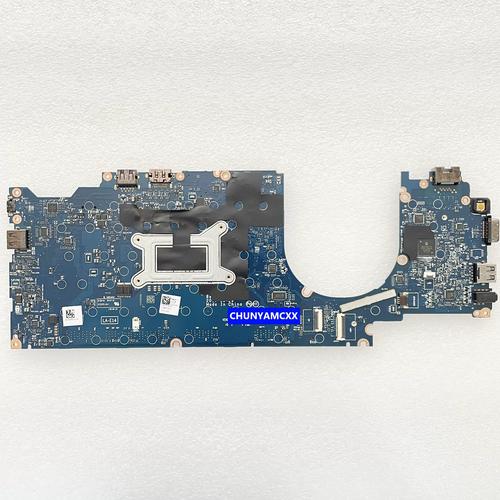

拆卸主板

• 如果需要更换主板或其他深度操作,需要继续拆卸。
• 拔掉所有连接到主板上的排线,包括：
  • 电源按钮排线
  • 触控板排线
  • 背光排线
  • USB接口排线
  • 读卡器排线
  • （之前拔掉的）电池、无线网卡、风扇等所有线缆。
• 所有排线都有锁扣，必须先解锁（向上或向外拨动）才能拔出，切勿直接硬拔！
• 拧下固定主板的全部螺丝。
• 小心地将主板从机身上取下。

第三步：组装与注意事项

1. 反向操作：组装过程基本是拆解的逆过程。
2. 螺丝归位：务必将所有螺丝拧回原来的位置！ 不同位置的螺丝长度和规格不同，用错螺丝可能导致主板外壳损坏或内部短路。
3. 排线连接：连接排线时，确保其完全插入插槽，然后锁好锁扣，排线方向很重要，通常有防呆设计，插不进去就不要强行插入。
4. 散热模组安装：安装散热模组时，确保对准CPU和GPU的位置，拧紧螺丝时，建议按照对角线顺序逐步拧紧，以保证压力均匀。
5. 后盖安装：安装后盖时，确保所有卡扣都对准，然后均匀用力按压，直到听到“咔哒”声，表示所有卡扣都已扣紧。
6. 最终测试：在完全组装好并装上电池后，先不要立即装上所有螺丝，连接电源适配器，开机测试一下是否能正常进入系统、键盘、触摸板、USB接口等是否工作正常，确认无误后，再拧上剩余的螺丝并贴上橡胶垫。

总结与建议

• 拍照记录：在拆卸每一步，尤其是拔掉复杂排线之前，用手机拍照留念，这会极大地方便你后续的组装工作。
• 耐心是关键：拆机过程考验的是耐心和细心，不要急躁。
• 寻求帮助：如果你对某一步不确定，可以在网上搜索“Dell Latitude 5480 拆机视频”，视频教程能提供更直观的指导。
• 保修问题：自行拆机会导致官方保修失效，如果你的电脑仍在保修期内，请谨慎操作。

祝你拆机顺利！
