在开始之前,请务必阅读以下重要提示：
（图片来源网络，侵删）
重要提示与准备工作
-
安全第一：
- 断开所有电源：拔掉 AC 电源适配器，如果电池是可拆卸的，请取下电池，对于 X260，电池通常内置，所以拔掉电源后，最好再长按电源按钮约 30 秒，以释放主板中残余的电量。
- 防止静电：静电可能会损坏精密的电子元件，请在干燥、洁净的环境下操作，并佩戴防静电手环，或者经常触摸金属物体（如未上漆的电脑机箱）来释放自身静电。
-
工具准备：
- 小型十字螺丝刀：主要用于拆卸后盖和内部组件，推荐带有磁性头的螺丝刀，方便取螺丝。
- 塑料撬棒或薄塑料卡片：用于撬开塑料卡扣，避免划伤外壳。
- 镊子：用于夹取小螺丝或处理精细部件。
- 容器：用来分类存放从不同部件拆下的螺丝，防止混淆。
-
了解你的 X260：
- X260 的设计非常模块化，大部分升级和维修都可以通过移除后盖完成，无需完全拆解整个笔记本。
- 电池、内存、无线网卡、硬盘和风扇都是可以独立更换的模块。
ThinkPad X260 拆机步骤详解
第一步：移除后盖
这是最关键的一步,几乎所有内部组件的访问都通过这里进行。
（图片来源网络，侵删）
- 将笔记本翻转，使 D 面（底面）朝上。
- 拧下所有后盖螺丝，X260 的后盖通常有 10-11 颗螺丝。
- 注意：螺丝长度可能不同，请务必按位置或不同长度分类存放，特别是标有 （电池）符号的螺丝，它们通常较长，用于固定电池支架。
- 螺丝位置通常包括：四角、中间区域，以及靠近转轴和掌托的位置。
- 用塑料撬棒，从后盖边缘（通常是贴有“ThinkPad”标签的一侧）开始，小心地撬开卡扣，X260 的卡扣设计得很紧密，需要耐心和技巧，避免用力过猛导致卡扣断裂。
- 沿着边缘缓慢滑动，直到所有卡扣都被解开，轻轻地将后盖向上抬起并取下。

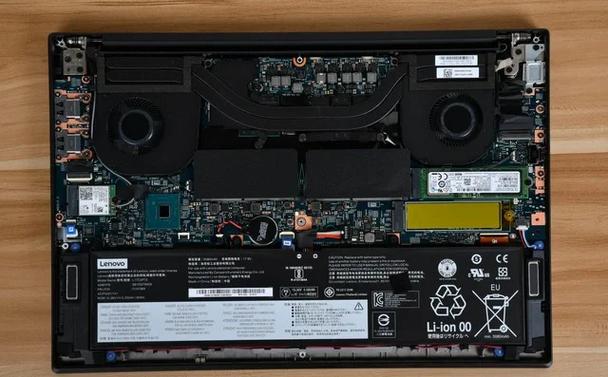

第二步：访问内部组件
移除后盖后,你就可以看到内部的主要组件了，下面是常见升级和维修的操作顺序，建议从最简单的开始。
第三步：升级内存 (RAM)
内存是升级最简单、性价比最高的部件之一。
- 定位内存插槽：在靠近掌托的位置，通常有 1-2 个 SODIMM 内存插槽，用金属屏蔽罩盖着。
- 取下屏蔽罩：只需拧下固定屏蔽罩的 1-2 颗小螺丝，然后轻轻拔下。
- 安装/更换内存：
- 将内存插槽两侧的卡扣向外拨开。
- 将内存条以约 45 度角插入插槽，然后向下按压，直到两侧卡扣自动“咔”地一声扣住内存条。
- 盖回屏蔽罩,拧上螺丝。
第四步：更换或加装固态硬盘 (SSD)
X260 有一个 2.5 英寸硬盘位和一个 M.2 硬盘位（取决于具体配置），可以同时安装两块硬盘。
-
移除硬盘支架：
- 找到 2.5 英寸硬盘，它被一个金属支架固定着。
- 拧下固定支架的螺丝,然后拔掉硬盘的数据线和电源线（通常是排线和一小块柔性电路板）。
- 将整个支架连同硬盘一起取出。
- 重要：新的 2.5 英寸硬盘也需要安装到这个金属支架上，然后才能装回。
-
访问 M.2 硬盘：
- M.2 硬盘通常被一个很小的塑料盖子或直接贴在主板上。
- 如果有盖子,拧下螺丝取下即可，如果没有，硬盘直接插在主板上。
- M.2 硬盘有一个小螺丝固定，拧下后，硬盘会呈一个角度，然后就可以拔出来了，安装时反向操作，先插入，再拧紧螺丝。
第五步：更换无线网卡 (WLAN Card)
- 找到无线网卡：它通常位于内存插槽附近，有两根天线连接着。
- 断开天线：用镊子或手指轻轻捏住天线的金属头，垂直向上拔出。注意不要拉扯天线线缆本身。
- 取下网卡：网卡通常用一个或两个小螺丝固定，或者通过一个塑料卡扣固定，拧下螺丝或拨开卡扣，然后以约 30-45 度角将网卡从插槽中拔出。
- 安装新网卡：反向操作，先将网卡插入插槽，然后固定好，最后连接天线。天线连接顺序很重要，通常标记为
MAIN(主) 和AUX(辅)，连接错误会导致信号不佳。
第六步：更换风扇 (Fan)
如果风扇噪音大或停转,可以单独更换。
- 定位风扇：位于 CPU 散热器的末端。
- 断开连接：拔掉风扇连接到主板的排线。
- 取下风扇：风扇通常由 2-3 颗螺丝固定，拧下后即可取下。
- 安装新风扇：反向操作，确保螺丝拧紧，排线连接到位。
第七步：更换电池 (Battery)
X260 的电池是内置的，更换起来比可拆卸型号麻烦，但通过后盖仍然可以操作。
- 找到电池：在后盖下方，电池是最大的部件之一。
- 断开连接：电池通过一根排线连接到主板的接口上，小心地将排线从接口上拔出。
- 移除电池固定支架：电池被一个金属支架压住，并用几颗长螺丝固定，拧下这些标有 🔋 符号的螺丝。
- 取下电池：移除支架后，电池就可以被轻轻取出。
- 安装新电池：反向操作，确保排线连接牢固，支架螺丝拧紧。
第八步：清洁散热系统
如果电脑过热,这是非常有必要的维护。
- 移除散热模组：CPU 和 GPU 的散热铜管和散热鳍片是一个整体。
- 拧下固定散热模组的所有螺丝（通常有 4-5 颗）。
- 小心地将散热模组向上抬起,注意，它可能还粘在芯片上，不要强行拉扯，可以轻轻左右晃动。
- 清洁：
- 用软毛刷或吹气球清除散热鳍片上的灰尘。
- 用高纯度异丙醇和无尘布,擦掉 CPU 和 GPU 芯片上旧的导热硅脂。
- 涂抹新硅脂并安装：
- 在 CPU 和 GPU 芯片中心挤上米粒大小的新导热硅脂。
- 将散热模组对准位置,轻轻按下，让硅脂均匀铺开。
- 按照与拆卸时相反的顺序和交叉方式拧紧所有螺丝，以确保压力均匀。
最后一步：重新组装
- 检查：在盖上后盖之前，再次检查所有螺丝是否都已拧紧，排线是否连接到位，没有遗漏任何工具或零件。
- 盖上后盖：对准后盖和机身的卡扣，从一端开始，轻轻按压，确保所有卡扣都“咔”地一声扣合。
- 拧上所有螺丝：按照之前分类的顺序和位置，将所有螺丝拧回。
- 测试：连接电源和显示器，开机进入 BIOS 检查所有硬件（内存、硬盘等）是否被正确识别，然后安装操作系统并进行压力测试，确保散热和风扇工作正常。
祝您拆机顺利！ThinkPad X260 的维修性是其最大的优点之一，只要细心操作，完全可以自己完成大部分维护和升级工作。
