Inspiron 3420 拆机后内部有何设计亮点？

在开始之前,请务必阅读以下重要提示：

⚠️ 重要提示与准备工作

1. 断开所有电源：拔掉电源适配器，并将一体机背后的电源开关（如果有的话）关闭。等待至少5-10分钟，让内部电容完全放电，避免触电风险。
2. 防静电措施：佩戴防静电手环，并确保你的身体和工作台已接地，静电可能会损坏精密的电子元件。
3. 准备工具：你通常需要以下工具：
   • 塑料撬棒/卡片：首选塑料材质，避免刮伤外壳。
   • 十字螺丝刀：用于拆卸背面的固定螺丝。
   • T5/T6梅花螺丝刀：部分内部螺丝可能需要用到。
4. 记录与拍照：在拆卸过程中，尤其是拔掉排线和拆卸螺丝时，强烈建议用手机拍照记录，这能帮你轻松还原，避免装错。
5. 检查保修：自行拆机会导致保修失效，如果你的电脑仍在保修期内，请先联系戴尔官方售后。
6. 风险自负：DIY拆机有损坏硬件的风险，请确保你了解操作步骤并愿意承担相应风险。

拆机步骤详解

Inspiron 3420 的拆机主要集中在背面，它的设计相对模块化，主要部件（主板、内存、硬盘、无线网卡）都集中在背部可拆卸的盖板下。

第一步：准备工作与背部观察

1. 将一体机正面朝下,垫上柔软的布或毛巾，防止刮伤屏幕和桌面。
2. 观察一体机背部的塑料盖板,你会发现盖板的边缘（通常是上、下、左边缘）有卡扣，而右侧（靠近屏幕转轴处）是实心的，没有卡扣。
3. 在盖板的四个角附近,通常会有几颗固定螺丝，用十字螺丝刀将其拧下并妥善保管。

第二步：分离背部盖板

1. 从上边缘开始：将塑料撬棒从背板上边缘的缝隙中插入，轻轻地向外撬，你会听到“咔哒”声，这是卡扣分离的声音。
2. 依次处理其他边缘：沿着上、下、左边缘，用撬棒均匀地施加压力，将所有卡扣逐一解开。注意力度，不要用蛮力，以免卡扣断裂。

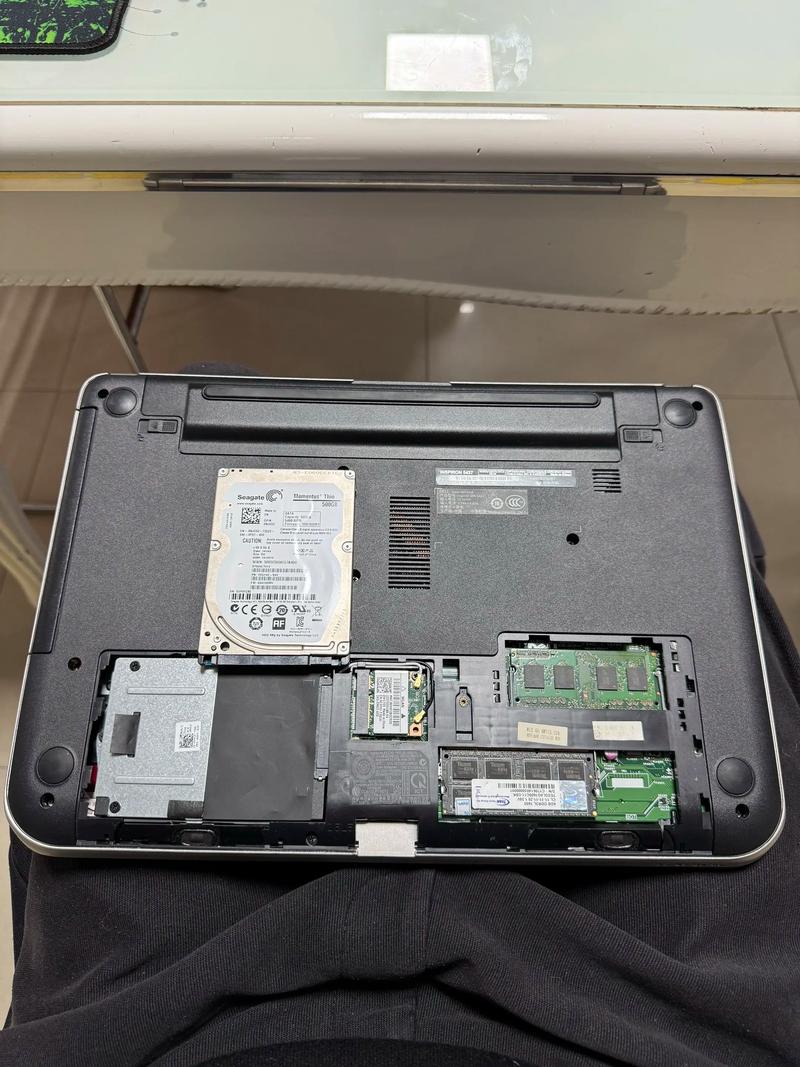

3. 完全取下盖板：当所有卡扣都松开后，背部的盖板就可以被轻松取下来了，取下后，你会看到内部的所有核心硬件。

第三步：访问和更换主要部件

取下盖板后,你可以看到内部布局，以下是各个部件的位置和更换方法：

内存升级

• 位置：内存条通常位于背板上部，有1-2个插槽，上面有金属卡扣。
• 更换/升级方法：
  1. 用手向外掰开两端的金属卡扣,内存条会自动弹起一个角度。
  2. 捏住内存条两端,将其拔出。
  3. 安装新内存时,将内存条的金手指对准插槽，以约30度角插入，然后向下按压，直到两端的卡扣“咔”地一声自动扣住。

硬盘更换/加装

• 位置：硬盘通常位于背板下部，被一个金属支架固定着。
• 更换/加装方法：
  1. 你会看到硬盘被几颗螺丝固定在一个金属托盘上,拧下这些螺丝。
  2. 拔掉硬盘的数据排线和电源线（通常是SATA接口）。
  3. 将整个硬盘连同金属托盘一起取出。
  4. 如果要加装第二块硬盘（如果你的型号支持），可以购买一个专用的2.5英寸硬盘支架和SATA线，利用预留的安装位进行加装。

无线网卡更换

• 位置：无线网卡通常位于内存条附近，或者主板边缘，通过两根天线连接。
• 更换/加装方法：
  1. 找到连接到无线网卡上的两根天线,天线通常是细小的金属线，末端有一个小黑头。在拔掉天线前，最好拍照记录下它们是如何连接的，因为不同品牌的天线接口可能不同，装反了信号会很差。
  2. 拔掉天线。
  3. 无线网卡通常用一颗小螺丝或一个塑料卡扣固定在主板上,拧下螺丝或解开卡扣。
  4. 将网卡以一个角度拔出。
  5. 安装新网卡时,反向操作即可。务必将天线牢固地连接到新网卡上，这是很多人会忽略的关键步骤。

清理风扇和散热器

• 位置：散热风扇和散热鳍片通常位于CPU和GPU（如果有独立显卡的话）上方。
• 清理方法：
  1. 使用吹气球或压缩空气罐,从散热鳍片的一侧向另一侧吹气，将灰尘吹出。切勿用嘴吹，以免湿气进入。
  2. 对于风扇,可以用手轻轻扇叶，同时用吹气球吹，避免风扇因风力过大而高速转动损坏轴承。
  3. 如果灰尘非常顽固,可以考虑使用软毛刷轻轻刷掉，然后再吹气。

第四步：重新组装

1. 反向操作：按照拆卸的相反顺序进行组装。
2. 检查排线：确保所有内部排线（如硬盘线、无线天线）都连接牢固，没有松动。
3. 对齐卡扣：在安装背部盖板时，确保盖板的边缘与机身的卡孔对齐，然后均匀用力按压，直到所有卡扣都“咔哒”一声扣合到位。
4. 拧紧螺丝：将所有螺丝拧回原位，确保力度适中，不要过紧。

常见问题与注意事项

• 无法开机：重新组装后无法开机，最常见的原因是内存条没有安装到位，或者排线松动，请重新检查内存条和所有排线的连接。
• 屏幕不亮：如果拆机后屏幕不亮，但主机在运行（风扇转动），请检查连接屏幕的排线是否松动或插反，这个排线通常很脆弱，操作要格外小心。
• 型号差异：虽然Inspiron 3420的设计基本一致，但不同批次或配置的内部布局可能存在细微差别，如果你的电脑与图示不完全一样，请以你实际看到的为准。
• CMOS电池：主板上的纽扣电池（CMOS电池）通常被其他部件或线缆挡住，更换比较麻烦，一般不需要动它。

希望这份详细的指南能帮助你成功完成 Inspiron 3420 的拆机操作！祝你顺利！
