物理与机械参数
这是关于接口形状、尺寸和引脚定义的参数。
（图片来源网络，侵删）
接口类型
Micro-USB 主要有两种物理形态：
- Micro-B (最常见)：用于绝大多数消费电子产品，如智能手机、平板电脑、移动电源、蓝牙耳机、U盘等。
- Micro-AB：这是一个“双重角色”接口，既可以作为 Host（主机），也可以作为 Device（设备），它通常用于支持 OTG（On-The-Go）功能的设备，允许手机直接连接 U 盘、鼠标或键盘等，在物理上，Micro-AB 插槽可以兼容插入 Micro-B 插头。

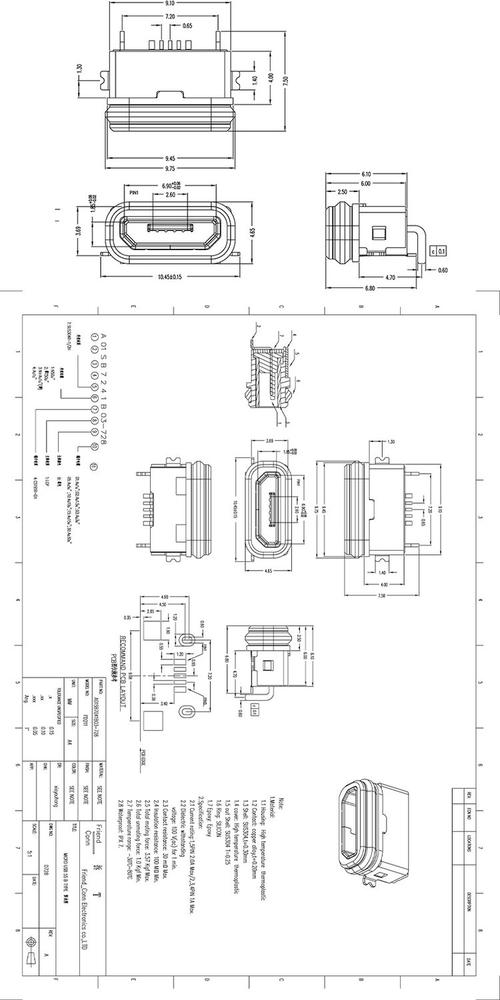

尺寸规格
Micro-USB 接口比标准的 USB-A 接口小得多,这使得它非常适合空间有限的移动设备。
- 宽度: 约 6.85 毫米
- 高度: 约 1.8 毫米
- 深度: 约 10.6 毫米
引脚定义
Micro-USB 接口有 5个引脚,它们的功能如下：
| 引脚编号 | 名称 (信号线) | 颜色标识 ( | 功能描述 |
|---|---|---|---|
| 1 | VBUS (电源) | 红 | +5V 电源线，为设备提供充电或工作电力。 |
| 2 | D- (数据负线) | 白 | USB 差分信号对之一，用于数据传输。 |
| 3 | D+ (数据正线) | 绿 | USB 差分信号对之一，用于数据传输。 |
| 4 | ID (身份识别) | 黑 | 关键引脚，用于 OTG 功能，通过该引脚的电平高低来区分设备是主机还是从机。 |
| 5 | GND (接地) | 黑 | 接地线，提供电路参考点。 |
ID 引脚的特殊作用 (OTG 功能):
（图片来源网络，侵删）
- ID 引脚接地: 表示当前设备是 Host (主机)，当 OTG 线缆连接到手机时，手机会通过 ID 引脚识别到自己应作为主机，去读取 U 盘的数据。
- ID 引脚悬空: 表示当前设备是 Device (设备)，普通充电线连接时，手机作为设备,从充电器或电脑获取电力和数据。
电气参数
这是关于电压、电流和信号传输的参数。
工作电压
- 标准电压: +5V DC
- 电压容差: 通常在 ±5% 以内，即可在 4.75V 到 5.25V 之间工作。
电流规格
这是 Micro-USB 一个重要的演进点,不同版本支持不同的充电电流。
- USB 2.0 标准 (默认): 最高支持 500mA (0.5A)，这是早期 USB 端口的标准输出能力,足够为手机进行慢速充电。
- USB Battery Charging (BC) 1.2 规范: 允许更高的充电电流，最高可达 5A (1.5安培)，这大大缩短了充电时间,是后来快充技术的基础。
- 快充协议: Micro-USB 本身不定义快充，但它作为物理载体，可以承载各种快充协议的信号，通过 D+ 和 D- 这两根数据线进行“握手协商”，以实现更高的充电功率，常见的有：
- Qualcomm Quick Charge (QC): 如 QC 2.0 (5V/9V/12V, 2A) 和 QC 3.0。
- MediaTek (MTK) PE+: 类似 QC 的高压快充。
- USB Power Delivery (PD): 更先进的快充协议，虽然 PD 最初为 USB-C 设计，但通过特定适配器或芯片，也可以在 Micro-USB 上实现部分 PD 功能。
数据传输速率
这取决于其支持的 USB 版本。
- USB 2.0 (最常见):
- 理论最高速度: 480 Mbps (兆比特每秒)
- 实际传输速度: 通常在 30-40 MB/s (兆字节每秒) 左右。
- USB 1.1 (较老旧):
- 理论最高速度: 12 Mbps
- 实际传输速度: 约 1 MB/s 左右。
性能与功能参数
USB 版本支持
- USB 2.0: 市场上绝大多数 Micro-USB 设备都支持 USB 2.0,兼顾了速度和成本。
- USB 1.1: 少数非常老旧的设备可能只支持。
- USB 3.0: Micro-USB 没有官方的 USB 3.0 版本，USB 3.0 引入了更宽的接口（如 USB-A 和 USB-B 的蓝色版本）和额外的电源/地线来支持 5Gbps 的速度和更高的供电，Micro-USB 的物理尺寸和引脚数量限制了它无法原生支持 USB 3.0 的全速传输。
支持的关键功能
- 充电: 最基本的功能,为设备提供电力。
- 数据传输: 连接电脑，传输文件、照片、音乐等。
- OTG (On-The-Go): 上述 ID 引脚功能，允许设备在不通过电脑的情况下直接互连，实现手机读U盘、连鼠标键盘等功能。
- 充电显示: 许多 Micro-USB 线缆内部集成了芯片，可以在充电时让 LED 指示灯亮起,直观显示充电状态。
总结与对比
| 参数类别 | 具体参数 | 描述 |
|---|---|---|
| 物理 | 接口类型 | Micro-B (设备端), Micro-AB (OTG 主机/设备端) |
| 尺寸 | 约 6.85mm x 1.8mm x 10.6mm，小巧便携 | |
| 引脚 | 5个引脚 (VBUS, D-, D+, ID, GND) | |
| 电气 | 电压 | 标准为 5V DC |
| 电流 | 标准 500mA (USB 2.0), 充电规范支持最高 1.5A, 可通过协议实现更高快充 | |
| 速率 | USB 2.0 最高 480 Mbps (约 35 MB/s) | |
| 功能 | 主要功能 | 充电、数据传输、OTG |
| USB 版本 | 主要为 USB 2.0，无官方 USB 3.0 版本 |
优势与劣势
优势:
- 成本低廉: 技术成熟,制造成本低。
- 体积小巧: 适合移动设备等对空间敏感的产品。
- 兼容性好: 作为曾经的行业标准，被广泛使用，配件（线、充电头）非常普及。
- 支持 OTG: 提供了设备间直接互连的便利性。
劣势:
- 插拔寿命有限: 相比 USB-C，Micro-USB 的插拔次数寿命较短（官方标准约为 10,000 次）,容易因频繁插拔而松动或损坏。
- 无正反插设计: 插入时需要对准方向,在黑暗环境中非常不便。
- 供电和速度瓶颈: 单一的 5V 供电和最高 480Mbps 的速度已无法满足现代高功率快充和高速数据传输的需求。
- 结构强度不足: 内部触点相对脆弱,容易损坏。
随着 USB-C (Type-C) 接口的崛起，凭借其正反可插、更高功率传输（最高可达 240W）、更高速度（最高 40Gbps）以及多功能性（DisplayPort, HDMI 音视频输出等），Micro-USB 在新设备上正逐渐被取代，由于庞大的存量设备，Micro-USB 在未来很长一段时间内仍会存在于许多产品上。
