拆机前准备与注意事项
必备工具：
（图片来源网络，侵删）
- 螺丝刀套装： 需要十字螺丝刀（PH0或PH00规格，用于拆卸后盖螺丝）和五角梅花螺丝刀（P5或P6规格，用于拆卸主板和屏幕螺丝），V3 Max 的后盖螺丝是十字的，但主板和屏幕螺丝是梅花五角的。
- 吸盘/撬棒： 用于分离后盖和屏幕。
- 镊子： 用于夹取小零件和排线。
- 热风枪/吹风机： 强烈推荐！ V3 Max 的后盖是用大量胶水密封的，不加热直接撬开极易损坏后盖或内屏。
- 塑料卡片/薄撬片： 用于分离屏幕边框，避免划伤金属中框。
- 耐高温胶带/拨片： 用于在分离屏幕时保护屏幕和排线。
注意事项：
- 断电操作： 确保手机已关机并断开所有连接。
- 防静电： 在干燥环境下操作，避免静电损坏电子元件。
- 记录位置： 所有不同长度、不同规格的螺丝请分门别类放置，并记住它们的位置，装回时装错可能会导致屏幕或主板损坏。
- 温柔操作： 手机内部结构精密，切勿使用蛮力，遇到卡住的地方，检查是否有螺丝未拧下或排线未断开。
- 风险自负： 拆机有损坏设备的风险，请谨慎操作。
详细拆机步骤图解
第一步：分离后盖
这是拆解 V3 Max 最具挑战性的一步，因为采用了金属一体化机身设计，后盖和中框之间有大量胶水粘合。
-
加热手机背面：
- 使用热风枪或吹风机,在中低档温度下，对手机后盖的边缘进行均匀加热，建议加热2-3分钟，使边缘的胶水软化。
- 注意： 热风枪不要离手机太近，也不要在一个位置停留过久，以免损坏电池或后盖涂层。
-
使用吸盘和撬棒开缝：
（图片来源网络，侵删）- 在手机顶部的USB接口附近,用吸盘吸住后盖。
- 用薄撬片或塑料卡片,从USB接口的缝隙处小心插入，慢慢向后盖边缘滑动，撬开一条缝隙。
-
沿边缘分离后盖：
- 一旦有了初始缝隙,就可以用撬棒沿着整个后盖边缘慢慢滑动，边加热边撬，逐步分离后盖和中框。
- 此过程需要极大的耐心,动作要轻柔，确保后盖完全脱离后再取下。
第二步：断开电池排线

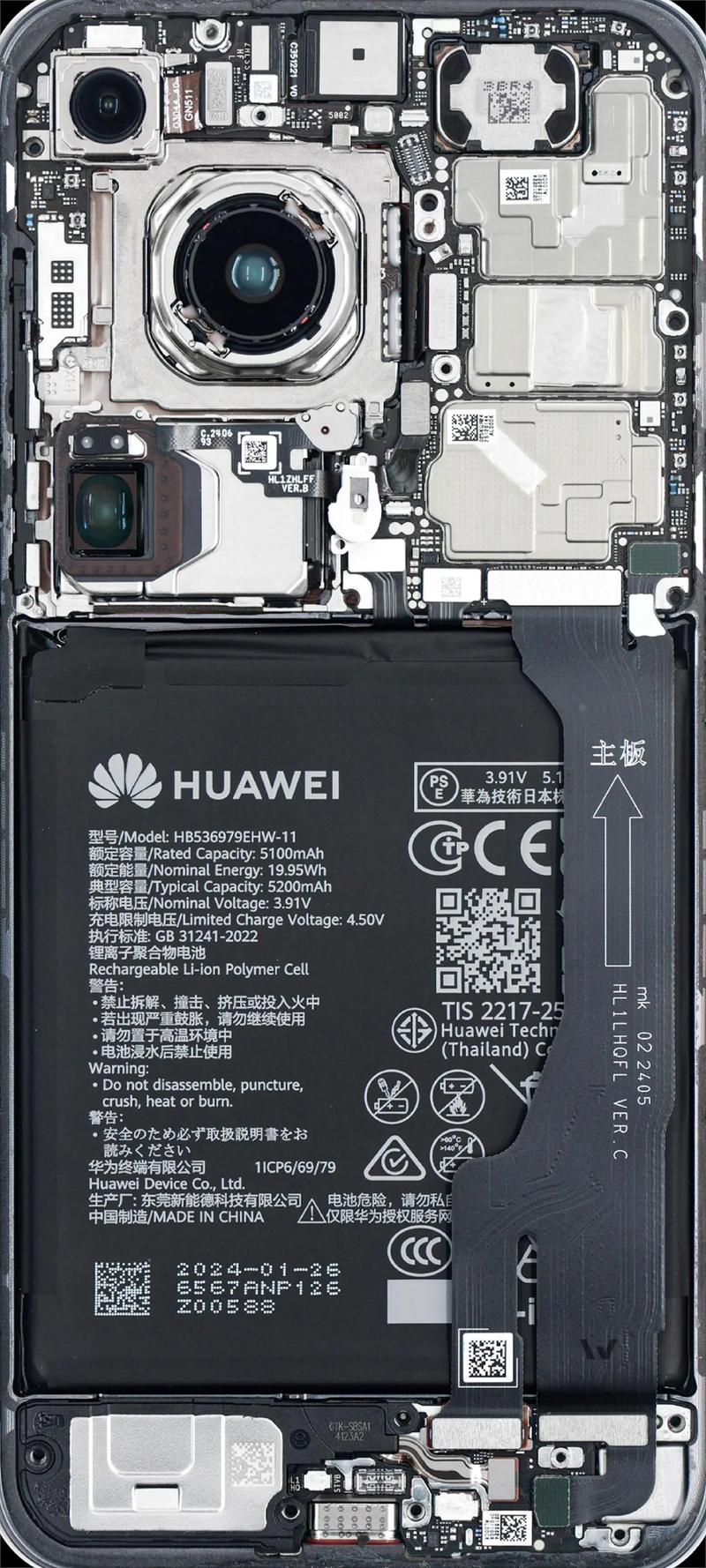

后盖取下后,你会看到内部的电池、主板和屏幕组件。为了安全，第一步永远是断开电池！
- 拧下固定电池排线连接器的螺丝（通常是十字螺丝）。
- 用镊子轻轻抬起电池排线的金属卡扣,然后小心地将排线从主板上拔出。
第三步：拆卸主板
-
断开所有排线： 在取下主板之前，需要先断开与它连接的所有排线，包括屏幕、摄像头、指纹识别器等，同样，用镊子解开它们的卡扣，然后拔出排线。
-
拧下主板螺丝： 主板由多个螺丝固定，请注意不同位置的螺丝长度可能不同，务必分开放置。
-
取下主板： 拧下所有螺丝后，主板就可以被轻松地取出来了。
第四步：拆卸屏幕总成
屏幕总成通常由屏幕、中框和前置摄像头等组件粘合在一起。
-
断开屏幕排线： 在屏幕底部，找到连接主板的屏幕排线，用镊子解开卡扣并拔出。
-
分离屏幕与中框： 屏幕和中框之间也有胶水，可以使用热风枪稍微加热屏幕边缘，然后用薄撬片小心地将屏幕与金属中框分离开，这个过程需要非常小心，以免损坏屏幕。
-
取下屏幕总成： 分离后，屏幕总成就可以被完整地取下。
第五步：拆卸其他组件
- 前置摄像头和听筒： 它们通常固定在屏幕组件上，在取下屏幕后就可以看到并取下。
- 电池： 电池被胶水牢牢粘在中框上，需要使用专用的电池分离工具或用热风枪加热后，小心地将其从机身上剥离下来。
- 后置摄像头： 摄像头模块通常固定在中框上，拧下螺丝即可取下。
内部结构与元件分析
通过拆解,我们可以对 vivo V3 Max 的内部布局有一个清晰的认识：
- 一体化金属中框： 这是整机的基础，提供了良好的结构强度，所有其他组件都安装在这个框架上。
- 主板布局： 主板设计相对紧凑，采用了主流的元件布局，核心芯片（如高通骁龙652/616）和内存芯片（LPDDR3）都焊接在主板上。
- 屏幕： 采用了一块5.5英寸的AMOLED屏幕，显示效果在当时属于优秀水平，屏幕总成与中框贴合紧密，这也是导致后盖难拆的原因之一。
- 电池： 内置了一块容量为3050mAh的电池，由第三方厂商（如ATL）代工，电池被大量胶水固定，更换难度较高。
- 摄像头： 后置1300万像素摄像头，索尼IMX258传感器，对焦迅速，成像质量不错，前置800万像素摄像头，支持美颜功能。
- 排线设计： 内部排线较多，但走线相对规整，这得益于vivo不错的内部做工。
总结与评价
优点：
- 做工扎实： 一体化金属机身带来了出色的手感和坚固性。
- 内部布局规整： 虽然紧凑，但元件排列有序，没有出现杂乱无章的情况。
- 散热设计尚可： 在金属中框和石墨贴片的辅助下，日常使用的散热表现基本可以接受。
缺点：
- 维修难度高： 最大的问题在于“胶水”和“一体化”设计，更换后盖、电池或屏幕都非常困难，对技术和工具要求高，且容易损坏其他部件。
- 成本高： 复杂的结构导致维修成本远高于采用可拆卸后盖设计的手机。
- 升级性差： 电池和内存等都无法自行更换或升级。
给您的建议： 如果您只是出于好奇想了解内部结构，那么按照上述步骤小心操作即可，但如果您的手机只是需要更换电池或屏幕，强烈建议将其交给专业的维修人员，自己动手的风险极高，很可能造成更大的损失。
