Dell M4400拆机教程，具体步骤和注意事项有哪些？

重要提示与准备工作

1. 断开所有电源：
   • 关闭电脑。
   • 拔掉电源适配器。
   • 如果笔记本有内置电池,请务必将其取出（通常在底部有锁扣）。
2. 防静电措施：
   • 在干燥、清洁的环境中进行操作。
   • 佩戴防静电手环,并将其夹在电脑的金属部分（如机箱螺丝孔）或接地的金属物体上，这可以有效防止静电损坏内部精密的电子元件。
3. 准备工具：
   • 小号十字螺丝刀：用于拆卸大部分螺丝。
   • 塑料撬棒或卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝或移动小零件。
   • 容器：用于分类存放拆下的螺丝，因为不同位置的螺丝长度可能不同，混用会导致无法装回。
4. 记录与拍照：

   在拆解过程中,随时用手机拍照记录下每个步骤、连接器的位置和螺丝的位置，这会在后续安装时提供极大的帮助。


   （图片来源网络，侵删）

第一步：移除底部外壳的所有螺丝

将 Dell M4400 翻过来，底部朝上，你会看到很多螺丝，它们负责固定键盘掌托、内存盖、硬盘盖以及整个后盖。

1. 电池仓：

   找到并取下电池仓的螺丝（通常有1-2颗），然后滑动电池将其取出。

2. 内存仓盖：

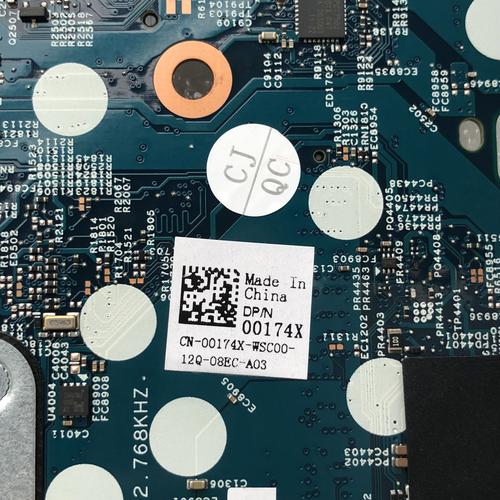

   （图片来源网络，侵删）

   内存仓盖通常由1-2颗螺丝固定，拧下螺丝，取下盖板，即可看到内存条。

3. 硬盘仓盖：

   硬盘仓盖通常由2-4颗螺丝固定，拧下螺丝，取下盖板，即可看到硬盘。

4. WLAN无线网卡仓盖：

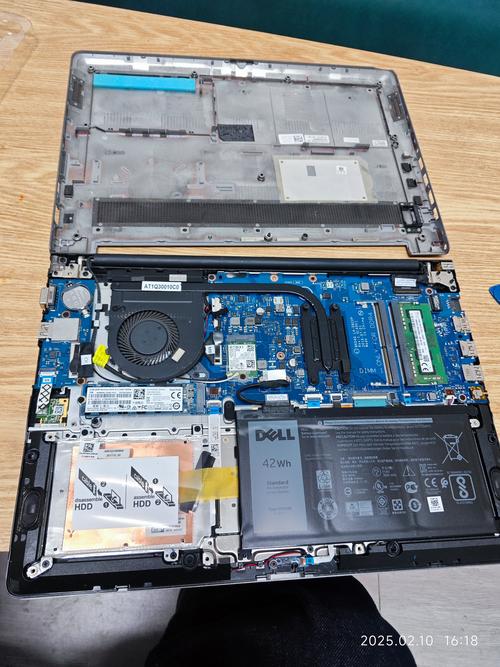

   （图片来源网络，侵删）

   这个仓盖可能被集成在硬盘仓附近,或者独立存在，拧下其固定螺丝，取下盖板。

5. 后盖主螺丝：

   • 这是固定整个后塑料壳的主要螺丝,它们分布在机身的四周。请特别注意：
     • 有些螺丝非常长,用于固定主板；有些则很短，用于固定键盘或外壳。
     • 强烈建议将所有螺丝按位置分开放置！ 可以用一张纸画个简图，标明每个螺丝的位置和长度。

第二步：拆卸键盘和掌托

这是拆解过程中最关键也最需要耐心的步骤,因为有很多排线连接。

1. 移除掌托螺丝：

   键盘掌托（也就是手托区域）下方通常还隐藏着几颗螺丝，这些螺丝可能藏在标签纸下，或者需要先取下一些其他盖板才能看到，仔细检查并取下所有固定掌托的螺丝。

2. 断开排线连接器：

   • 翻回正面,打开屏幕。
   • 小心地将屏幕向上翻开约120-150度，让键盘面朝向你。
   • 你会看到掌托上方,靠近转轴的地方，有几根扁平的排线连接到主板，这些排线分别是：
     • 触摸板排线
     • 电源按钮/状态灯排线
     • 键盘排线
   • 如何断开排线： 找到排线插槽上的小卡扣（通常是Z字形或锁扣），用指甲或塑料撬棒轻轻向上挑起卡扣，然后水平地将排线从插槽中拔出。千万不要垂直向上硬拔！

3. 分离掌托和键盘：

   • 所有排线和螺丝都移除后,掌托就应该可以自由活动了。
   • 用塑料撬棒,从掌托边缘（通常靠近掌托指示灯或转轴处）小心地撬开，掌托是通过许多塑料卡扣固定在上壳上的，慢慢、均匀地用力，直到所有卡扣都松开。
   • 将掌托向上抬起,并小心地移开，注意不要拉扯到任何可能还连接着的线缆。

4. 移除键盘：

   • 现在键盘完全暴露出来,它通常被几颗螺丝固定在机架上。
   • 拧下这些螺丝。
   • 键盘下方也有一根连接到主板的排线,用同样的方法（挑起卡扣，水平拔出）将其断开。
   • 现在键盘就可以完全取下来了。

第三步：断开屏幕排线和无线天线

为了能完全移除后盖,需要将屏幕和无线网卡与主板分离。

1. 断开屏幕排线：

   • 屏幕排线从屏幕背面引出,沿着屏幕转轴的内侧，一直延伸到主板靠近转轴的位置。
   • 找到主板上的屏幕排线插槽,用撬棒小心地挑开卡扣，然后水平拔出排线，这部分线缆非常脆弱，请务必轻柔操作。

2. 断开无线天线：

   • 无线天线通常有2根（Wi-Fi）或3根（蓝牙），从屏幕转轴附近引出，用小黑胶点固定在机身上。
   • 小心地解开胶点,将天线从机身上分离出来。
   • 天线的另一端连接在无线网卡上（通常是在取下WLAN仓盖后就能看到），将天线头从无线网卡的天线焊盘上拔下，它们是卡扣式的，直接拔出即可。

第四步：移除后盖和散热模组

后盖应该只剩几个固定点了。

1. 移除后盖：

   • 再次检查后盖边缘是否还有遗漏的螺丝或卡扣。
   • 用塑料撬棒沿着后盖的缝隙慢慢撬动,松开所有塑料卡扣。
   • 将后盖从机身上取下。

2. 移除散热模组：

   • 散热模组（风扇、铜管、散热鳍片）通常由几颗螺丝固定在主板上。
   • 记下螺丝的位置,拧下它们。
   • 在移除散热模组之前,请记住CPU和GPU散热膏的位置和形状，方便后续涂抹新的硅脂。
   • 小心地抬起散热模组,可能会有些粘连，不要强行拉扯，然后断开风扇的电源线（也是卡扣式）。

第五步：移除主板和其他主要组件

现在你可以看到整个主板和内部组件了。

1. 移除主板：

   • 主板由许多螺丝固定在机架上,同样，分门别类地存放这些螺丝。
   • 断开所有连接到主板的排线和接口,包括但不限于：
     • 调制解调器（Modem）排线
     • 摄像头排线
     • USB接口排线
     • 软驱排线（如果有的话）
   • 所有螺丝和连接线都移除后,主板就可以被小心地取出来了。

2. 移除其他组件：

   • CPU： 在主板上，CPU被一个金属散热盖和一颗杠杆锁扣固定，抬起杠杆锁扣，即可取下CPU。
   • 内存条： 如果之前没有取下，现在可以拨开两边的卡扣，取出内存条。
   • 无线网卡： 在WLAN仓位，网卡通常由一个小的天线固定架和一颗螺丝固定，拧下螺丝，拔出天线，然后以一定角度将网卡从插槽中拔出。
   • 硬盘： 在硬盘仓位，硬盘通常被一个托架固定，拧下托架螺丝，即可取出硬盘。

安装与回装

回装过程与拆解过程完全相反,请按照你之前拍摄的图片和记录的步骤进行。

1. 清洁与涂抹硅脂： 如果你是为了更换硅脂，请用高纯度异丙醇和无尘布清洁CPU和GPU核心，然后涂抹适量新的硅脂。
2. 对齐与插入： 将所有部件对准位置，平稳地插入。
3. 连接排线： 确保所有排线都正确插入插槽，并听到“咔”的一声，卡扣锁紧。
4. 拧紧螺丝： 按照之前记录的顺序和位置，将所有螺丝拧回，不要过度拧紧，以免损坏塑料螺纹。
5. 测试： 在完全装好所有外壳之前，可以先连接电源和显示器，开机测试一下是否能正常启动，确认无误后再继续组装。
6. 最终组装： 依次装回掌托、键盘、屏幕等部件，并确保所有卡扣都已扣紧。

至此,你的 Dell Latitude M4400 拆机教程就完成了，祝你操作顺利！
