Dell 2007fpb拆机步骤与注意事项有哪些？

这是一份详细的 Dell 2007FPB 拆机指南，包含步骤、工具、注意事项和常见问题。

⚠️ 重要安全警告

1. 断电并放电： 在开始任何操作前，必须拔掉显示器的电源线和所有视频线，即使拔掉电源，显示器内部的大容量电容（尤其是在电源板上）仍然可能储存着高压电,足以造成严重伤害。
2. 等待放电： 拔掉电源后，至少等待 30 分钟到 1 小时，让电容自然放电，如果你有经验，可以使用带绝缘手柄的螺丝刀或万用表的电阻档，在电源板的大电容两端进行短接放电（此操作有风险，不建议新手尝试）。
3. 防止静电： 拆解精密电子元件时，静电可能会损坏电路，建议佩戴防静电手环，或者用手触摸一下金属暖气片、水管等接地物,释放身体静电。
4. 注意高压部件： 显示器背光部分的高压板和灯管接口处，即使在断电后也可能有残留电压，操作时要格外小心,避免用金属工具同时触碰多个电极。

🛠️ 所需工具

1. 螺丝刀套装： 你会需要十字螺丝刀（PH0, PH1）和 possibly 一把小的一字螺丝刀,螺丝通常是十字的。
2. 塑料撬棒或卡片： 用于分离塑料卡扣,避免划伤外壳。
3. 镊子： 用于夹取小螺丝或连接器。
4. 防静电手环（可选但推荐）： 保护敏感电子元件。
5. 手套（可选）： 防止手滑和划伤。

📖 详细拆机步骤

第一步：准备工作

1. 将显示器屏幕朝下，铺上柔软的布或毛巾,防止刮伤屏幕和外壳。
2. 拔掉所有连接线。

第二步：拆除外壳螺丝

1. 观察外壳： Dell 2007FPB 的外壳通常由后盖、前框和屏幕边框组成,螺丝主要隐藏在背面的标签和脚架下方。
2. 移除背面标签： 在显示器背面的标签下通常隐藏着一颗或两颗螺丝，用热风枪稍微加热标签（或用小刀小心揭开），你会发现里面的螺丝,拧下这些螺丝。
3. 移除脚架：
   • 拧下连接后盖和脚架的固定螺丝。
   • 通常脚架是通过一个塑料卡扣或螺丝固定在后盖上的，拧下螺丝后,可能需要稍微用力向上或向下拔出脚架。
4. 寻找其他隐藏螺丝： 检查背面的所有角落和边缘，看看是否还有其他固定螺丝,有时候螺丝会被设计在脚架的关节处或不易察觉的位置。

第三步：分离后盖和前框

这是拆解中最关键也最容易损坏的一步,因为外壳之间有很多塑料卡扣。

1. 从边缘开始： 选择一个边缘，使用塑料撬棒或薄卡片，从缝隙处慢慢插入,轻轻撬开卡扣。
2. 沿边缘滑动： 保持撬棒的压力，沿着整个边缘滑动，逐一分离卡扣，动作要轻柔，不要使用蛮力,否则很容易掰断卡扣。
3. 特别注意角落： 角落的卡扣通常最紧,需要多花些力气。
4. 分离后： 当所有卡扣都分离后，后盖就可以从后部取下了。注意：此时屏幕和内部的金属屏蔽罩、主板、电源板等还连接在前框上。

第四步：断开内部连接器（非常重要！）

取下后盖后，你会看到内部结构，在完全分离前,必须断开所有内部连接线。

1. 识别连接器： 你会看到几根不同颜色的带状电缆（排线）和一些独立的电线。

   • 屏幕驱动板排线： 连接到屏幕背面的一个长条状接口，通常是白色或灰色的扁平电缆，通过一个小的塑料卡扣固定。必须先向上抬起这个卡扣，才能拔出排线。
   • 背光高压板连接线： 连接到 CCFL 背光灯管两端的高压板（Inverter Board）上，这些是细长的电线，通常有白色或黑色的塑料接头,直接拔出即可。
   • 电源板连接线： 从电源板（Power Supply Board）连接到主驱动板和其他部件的电线。
   • 触摸控制板连接线（如果适用）： 有些型号的按键板是独立的,也需要拔掉。

2. 逐一拔除： 小心地、垂直地拔出所有这些连接器，不要拉扯线缆本身，要抓住塑料接头，如果拔不动,检查是否有卡扣没有打开。


   （图片来源网络，侵删）

第五步：取出内部组件

断开所有连接后，你就可以小心地将整个组件（包括屏幕、驱动板、电源板、金属屏蔽罩等）从前框中取出了。

1. 驱动板会固定在前框的侧面或底部，用几颗螺丝固定，你可能需要先拧下这些螺丝,才能完整地取出整个组件。
2. 取出后,你就可以清楚地看到各个部分了。

🔍 内部组件介绍

• 屏幕面板： 最脆弱的部分，由两块玻璃组成，中间是液晶。切勿用任何硬物触碰或按压屏幕表面！
• 背光模组： 位于屏幕面板后方，包含一个反射板、几个 CCFL 灯管和导光板，这是最需要小心处理的部分,灯管易碎。
• 高压板： 通常是一个小电路板，为 CCFL 灯管提供高压电，它是故障高发区,电容鼓包是常见问题。
• 电源板： 最大的电路板，负责将 220V 交流电转换为显示器各部分所需的低压直流电，同样,电容鼓包是常见故障。
• 驱动板： 接收视频信号并控制屏幕显示图像的“大脑”。

🔧 常见维修与注意事项

• 更换背光（灯管）： 这是此型号最常见的维修，操作时：
  • 小心拆下背光模组,注意不要弄断灯管。
  • 更换新灯管时，务必戴手套，因为灯管表面有涂层,皮肤上的油脂会使其寿命大大缩短。
  • 重新安装时，确保反射板和导光板位置正确,否则会导致亮度不均。
• 更换电源板或高压板： 这是最简单的维修，只需购买同型号的替换板，然后按照拆解的逆过程安装即可，连接器通常都有防呆设计,插错位置是插不进去的。

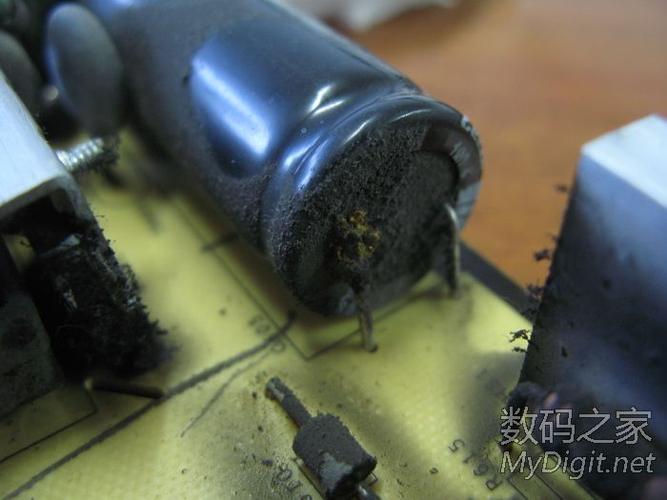

• 电容问题： 如果显示器无法开机或闪烁，检查电源板和高压板上的电容是否有鼓包、漏液现象,更换电容是修复这类问题的经典方法。
• 屏幕损坏： 如果屏幕本身破裂或显示异常，维修成本极高,通常建议直接更换显示器。

🔄 重新组装

组装过程是拆解的逆过程：

1. 将所有组件放回前框,确保位置正确。
2. 重新拧紧所有固定螺丝。
3. 重新连接所有内部连接器,确保都已插紧并锁好卡扣。
4. 合上前盖，沿边缘按压，直到所有卡扣“咔哒”一声归位。
5. 安装脚架和背面螺丝。
6. 连接电源线和视频线,测试显示器是否正常工作。

希望这份详细的指南能帮助你成功拆解和维修你的 Dell 2007FPB,祝你操作顺利！
