HP ZBook15 G2拆机步骤详解？

⚠️ 重要提示：

• 断电断电断电！ 在开始任何操作前，请务必将笔记本关机，拔掉电源适配器,并移除所有外接设备。
• 静电防护！ 人体静电可能损坏精密的电子元件，请佩戴防静电手环,并确保您的工作表面是接地的或由防静电材料制成。
• 备份数据！ 虽然正常拆机不会影响硬盘数据,但强烈建议您在操作前备份所有重要数据。
• 记录过程： 拆下的螺丝请按不同长度和位置分类存放，并用手机拍照记录每一步,方便后续安装。
• 查阅官方手册（可选）： 如果能找到 HP ZBook 15 G2 的官方维修手册（Service Manual），那是最好的参考资料，通常在网上搜索 "HP ZBook 15 G2 Service Manual" 就能找到 PDF 版本。

拆机步骤详解

第一步：准备工作

1. 将笔记本翻过来,底部朝上。
2. 拧下所有底壳的螺丝。注意： ZBook 15 G2 的螺丝长短不一，请务必分门别类地放置,避免安装时装错。
3. 底壳通常有几个卡扣，用塑料撬棒（或薄塑料卡片）沿着缝隙轻轻撬开，将底壳取下，动作要轻柔,避免损坏卡扣。

第二步：移除电池（安全第一）

1. 找到电池的排线连接器,通常位于主板的左下角或右下角。
2. 轻轻将排线连接器的卡扣抬起，然后水平拔出排线。切勿直接向上硬拔！
3. 现在已经断开了主板和电池的连接,可以更安全地进行后续操作。

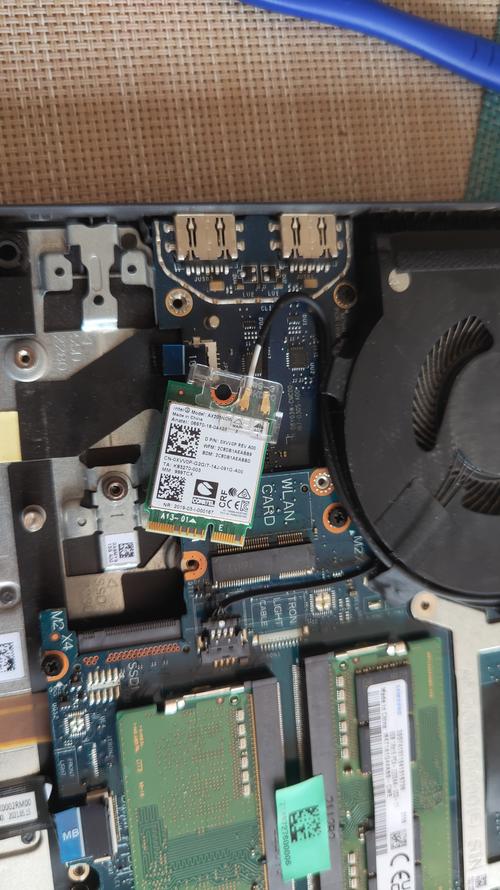

第三步：移除内存和无线网卡

1. 内存： 内存条两侧都有卡扣，向外拨开，内存条会自动弹起，然后以 45 度角拔出。
2. 无线网卡：
   • 拔掉无线网卡的两根天线，天线通常是细小的金属线，连接时要注意方向和卡扣,拔出时要稳住接口。
   • 然后找到无线网卡下方的螺丝,拧下它。
   • 将无线网卡以一个角度拔出插槽。

第四步：移除硬盘和光驱

1. 硬盘：
   • 硬盘通常被一个金属支架固定,拧下支架两端的螺丝。
   • 向前滑动支架,将其从主板的接口上拔出。
   • 然后从支架中拧下硬盘,整个支架和硬盘就可以一起取出了。
2. 光驱（如果配备）：
   • 光驱的安装方式与硬盘类似,通常也是一个金属支架。
   • 拧下支架的螺丝,然后向外拉出光驱。

第五步：断开所有排线和连接器

这是最关键也最需要耐心的步骤，在拆下主板之前,需要断开所有连接到主板的排线。

1. 屏幕排线： 这是连接主板和屏幕最关键的排线，通常穿过铰链。
   • 先打开屏幕,将屏幕翻到最大。
   • 沿着屏幕边框的缝隙，小心地拆下屏幕的塑料后盖（可能需要用撬棒）。
   • 找到连接屏幕主板和笔记本主板的排线（通常是扁平的、很薄的排线）。
   • 极其小心地抬起排线插槽上的黑色卡扣，然后水平将排线拔出。绝对不要垂直向上拉！
2. 其他排线：
   • 摄像头排线： 位于屏幕顶部，通常也是薄排线,操作同上。
   • 触摸板排线： 位于掌托下方,连接到主板。
   • 电源按钮/状态灯排线： 位于掌托上方,连接到主板。
   • USB/读卡器等接口排线： 在机身侧面或后部,连接到主板。

排线操作要点：

• 先看再动： 在拔下每个排线前,先用手机拍照记录其连接位置。
• 只拔卡扣： 只能抬起或拨动排线插槽两端的卡扣,不能触碰排线本身。
• 水平拔出： 所有排线都必须沿着插槽的方向水平拔出,严禁斜拉或硬拔。

第六步：拆下散热模组

1. 拧下散热风扇的螺丝（通常只有一颗）。
2. 断开风扇的电源排线。
3. 将风扇连同散热铜管一起取下。
4. 拧下散热片固定在主板上的四个螺丝（可能分布在 CPU 和 GPU 周围）。
5. 小心地将整个散热模组（散热片+铜管）取下，注意不要磕碰 CPU 和 GPU 上的导热硅脂。

第七步：拆下主板和键盘

1. 主板： 拧下固定主板的最后几颗螺丝（通常在主板边缘和中部）。
2. 轻轻抬起主板的一端，然后将其从机身上滑出，注意主板下方可能还有连接的排线,请确保所有排线都已断开。
3. 键盘：
   • 如果需要更换键盘,通常需要先拆下掌托。
   • 拧下掌托的固定螺丝（可能藏在脚垫下或标签下）。
   • 用撬棒小心地分离掌托和机身,断开掌托上的触摸板等排线。
   • 键盘通过几个卡扣固定在掌托上,向上抬起即可取下。

升级建议

• 内存升级： ZBook 15 G2 通常有 4 个内存插槽（2个在底部，2个在键盘下方需要拆机才能看到），最大支持 32GB 或 64GB（取决于CPU和BIOS版本），升级内存是最简单、最有效的性能提升之一。
• 硬盘升级： 除了原生的 SATA 硬盘位，ZBook 15 G2 还支持 mSATA M.2 SSD 或 PCIe M.2 SSD（具体取决于型号和配置），可以实现双硬盘同时使用，将系统安装在高速SSD上,数据存放在大容量HDD中。
• CPU/GPU 升级： ZBook 15 G2 的 CPU 和 GPU 是焊接在主板上的，无法自行升级，这是移动工作站的设计特点,以保证稳定性和功耗平衡。

拆解 HP ZBook 15 G2 需要耐心和细心，尤其是在处理各种排线时，只要遵循“断电、防静电、记录步骤、轻柔操作”的原则，完成拆机并不困难，完成操作后,按照相反的顺序装回即可。

祝您拆机顺利！
