摩托罗拉XT1650-05拆机内部有何玄机？

• 风险自负： 拆机有损坏手机、失去保修甚至导致手机无法正常工作的风险,请务必谨慎操作。
• 准备工具： 拆机前请准备好所有必要的工具。
• 断电： 在开始任何操作前,请务必将手机完全关机。
• 防静电： 在干燥环境下操作，最好佩戴防静电手环,防止静电损坏内部精密元件。

第一部分：准备工作与所需工具

所需工具：

1. 加热台 / 热风枪： 用于软化屏幕与中框之间的胶水，如果没有加热台，吹风机也可以,但效果和精度稍差。
2. 吸盘： 用于分离屏幕和中框。
3. 塑料撬棒 / 薄卡片： 用于撬开屏幕，避免划伤中框。强烈建议使用塑料撬棒，不要用金属工具。
4. 十字螺丝刀 (Phillips #000 或 PH000)： 用于拆卸后盖螺丝。
5. T5 五角梅花螺丝刀： 用于拆卸主板上的螺丝。
6. 镊子： 用于夹取小螺丝和元件。
7. 撬棒和拨片套装： 包含多种形状的塑料工具,用于分离排线和元件。
8. 吸尘器 / 毛刷： 清理拆机过程中产生的碎屑。
9. 新屏幕总成 (如果需要更换)： 如果你拆机是为了换屏,请提前准备好。
10. 新的后盖密封胶 (如果需要更换后盖)： Moto Z系列的后盖更换后需要新的密封胶条来防水。

第二部分：详细拆机步骤

加热分离屏幕

1. 准备工作： 将手机放置在加热台上，温度设置在 80-100°C 之间，如果没有加热台，可以用吹风机的中低档位,均匀地对准屏幕边缘加热。
2. 加热时间： 加热约 3-5 分钟，目的是软化屏幕中框边缘的胶水，可以用塑料撬棒轻轻试探一下边缘，感觉能稍微撬动即可。注意不要过热，以免损坏屏幕。
3. 分离屏幕：
   • 将吸盘吸附在屏幕的右下角（Home键附近）。
   • 用一只手按住手机中框，另一只手用力拉吸盘,制造一个缝隙。
   • 立即将塑料撬棒插入这个缝隙，并沿着屏幕边缘慢慢滑动,一边加热一边撬开。
   • 关键点： 动作要轻柔、均匀，不要用力过猛，屏幕边缘非常脆弱，容易断裂，先从短边开始,再处理长边。

断开屏幕排线

1. 当屏幕被撬开约1-2毫米的缝隙后,你会发现屏幕通过几根排线连接到主板上。
2. 小心抬起屏幕： 将屏幕轻轻向上翻开，但不要完全翻过来,以免扯断排线。
3. 断开排线：
   • 你会看到排线连接器,它们通常有一个小卡扣。
   • 用镊子或指甲轻轻向上拨动卡扣。
   • 然后用镊子夹住排线的塑料部分，垂直向上拔出。绝对不要拉扯排线本身！
   • Moto Z2 Play 的屏幕排线通常包括：触摸排线、显示排线,可能还有前置摄像头排线。

拆卸电池

1. 移除屏幕： 确保所有排线都已断开后,将屏幕完全取下。
2. 断开电池连接器： 电池位于屏幕下方，通过一根主排线连接到主板上，找到这个连接器，同样需要先拨开卡扣,然后拔出排线。
3. 移除电池胶： 电池被几条黑色的胶带固定,用镊子小心地将这些胶带取出。
4. 加热软化胶： 电池背面的胶非常粘，再次用加热台或吹风机对电池背面进行加热,使其软化。
5. 取下电池：
   • 用塑料撬棒从电池的一角（通常是标签纸的一角）插入,慢慢撬起。
   • 可以一边加热一边撬，配合吸尘器吸住电池,防止其掉落或粘在手上。
   • 极其小心： 电池非常脆弱，一旦刺破或损坏有起火风险，务必耐心操作,不要使用暴力。

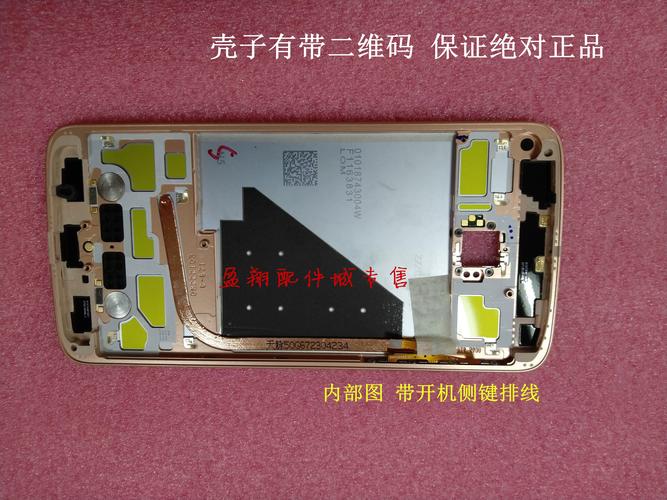

拆卸主板和其他组件

1. 拆卸主板螺丝：
   • 拿下电池后，你会看到主板，主板被几颗 T5 螺丝固定。
   • 注意： 不同位置的螺丝长度可能不同，拆卸时一定要用镊子将它们分类放置，记住对应的位置，Moto Z2 Play 的主板螺丝通常有长短之分。
2. 断开所有排线：
   • 在主板周围，还有连接摄像头、扬声器、指纹识别器等的排线。
   • 仔细观察所有连接器，用撬棒或镊子依次断开它们，同样，先拨卡扣,再拔排线。
3. 取下主板：

   断开所有连接后,主板就可以被轻松取出了。

4. 拆卸其他组件：
   • 后置摄像头： 摄像头通常用螺丝或胶固定在主板上或中框上,取下主板后就可以看到并取下。
   • 指纹识别器： 它可能是一个独立的模块,用胶或螺丝固定。
   • 扬声器： 扬声器单元通常用胶带固定在中框上。

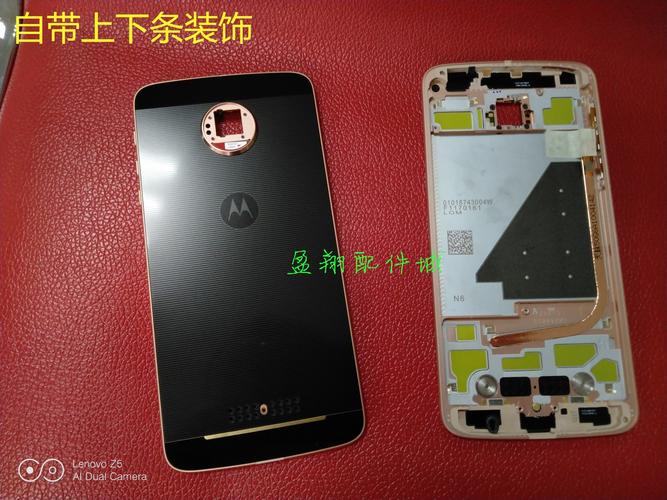

分离后盖 (如果需要更换)

• 如果你的目标是更换后盖（如安装摩幻模块）,则不需要拆屏幕和主板。
• 使用十字螺丝刀拧下后盖上的所有螺丝。
• 用撬棒小心地撬开后盖边缘,因为后盖边缘也有一圈密封胶。
• 取下旧后盖，清洁中框边缘，贴上新的密封胶条,然后装上新后盖并拧紧螺丝。

第三部分：组装与注意事项

1. 清洁： 在组装前，用酒精棉片和毛刷清洁中框、屏幕和所有元件上的残留胶和碎屑。
2. 反向操作： 组装过程基本是拆机的反向操作。
   • 粘贴电池： 使用专用的电池胶或B-7000等胶水，将电池平整地粘贴回原位,确保没有气泡。
   • 连接排线： 将所有排线对准插槽,确保卡扣扣紧后再锁紧螺丝。
   • 安装屏幕： 将屏幕对准中框，先从一侧按压，使胶水初步粘合，然后慢慢按压整个屏幕边缘，确保没有气泡和缝隙。注意不要压坏排线。
3. 测试： 在完全组装好之前，可以先将屏幕排线和电池排线连接，开机测试屏幕显示和触摸是否正常，如果一切正常,再继续组装剩余部分。
4. 后盖密封： 如果更换了后盖，确保新的密封胶条安装到位,以恢复一定的防水性能。

总结与常见问题

• 最困难的部分： 分离屏幕和取下电池，这两步需要极大的耐心和技巧,也是最容易损坏手机的环节。
• 常见损坏： 屏幕边框断裂、屏幕排线损坏、电池损坏。
• 防水： Moto Z2 Play 的官方防水性能在拆机后会完全丧失，即使更换了密封胶，也难以达到出厂标准,请不要再尝试将其浸入水中。
• 寻找教程： 在YouTube上搜索 "Moto Z2 Play teardown" 或 "XT1650-05 repair"，可以找到很多视频教程,图文结合会更直观。

祝你拆机顺利！
