Dell Latitude拆机步骤和注意事项是什么？

这份指南将提供一个通用拆解流程和核心注意事项。在开始之前，请务必先找到你具体型号的服务手册，这是最准确、最安全的拆解参考。

第一部分：拆解前的准备工作（至关重要！）

1. 确认你的具体型号：

   • 在笔记本底部找到型号标签,Latitude 7420 或 Latitude 5430，精确的型号对找到正确的服务手册至关重要。

2. 下载官方服务手册：

   • 这是最重要的一步！ 不要凭感觉拆解。
   • 访问 Dell Official Support (support.dell.com) 网站。
   • 输入你的服务标签或型号,进入驱动程序和下载页面。
   • 在“手册”或“文档”类别下，搜索并下载对应型号的 Service Manual (服务手册)。
   • 手册中会有详细的拆解步骤图解、螺丝规格说明和部件位置图。

3. 准备工具：

   • 螺丝刀套装：必须包含 PH0 和 PH1 的精密十字螺丝刀，Dell 的小螺丝非常精细，需要合适的工具，否则会损坏螺丝槽。
   • 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 镊子：用于处理小的连接器和螺丝。
   • 抗静电手环：强烈推荐！防止静电损坏主板等精密电子元件。
   • 磁吸垫或小盒子：用于分类存放不同长度和规格的螺丝。不同位置的螺丝绝对不能混用！
   • 清洁布：用于清洁拆解过程中留下的指纹。

4. 准备工作环境：


   （图片来源网络，侵删）
   • 选择一个干净、明亮、宽敞的平面。
   • 确保工作台面不会产生过多静电。
   • 关闭电脑,拔掉所有外接电源（适配器）。
   • 如果需要拆下电池，请务必先断开外部电源！ 部分 Latitude 型号的电池是内置的，需要先拆开后盖才能断开。

第二部分：通用拆解步骤（以传统笔记本为例）

警告：拆解有风险，可能导致硬件损坏或失去保修，请自行承担风险。

步骤 1：移除外部所有连接

• 关闭电脑。
• 拔掉电源适配器。
• 断开所有外接设备（鼠标、U盘、显示器等）。

步骤 2：移除电池

• 对于可拆卸电池的型号：找到电池锁扣，向外滑动即可取下。
• 对于内置电池的型号：这是拆解的第一步，通常需要先拆下后盖（见步骤 3），然后断开电池连接器。务必在断开电池连接器后再进行后续操作，以防短路。

步骤 3：移除底壳/后盖

• 翻转笔记本,底部朝上。
• 用 PH0 或 PH1 螺丝刀拧下所有固定后盖的螺丝。注意观察螺丝，有些是长短不一的，必须记住它们的位置或分开放置。
• 有些螺丝可能隐藏在脚垫、标签或支架下方，用撬棒小心地揭开它们。
• 所有螺丝拧下后,用塑料撬棒从后盖缝隙（通常是标签附近或散热口处）轻轻撬开，后盖通常是由许多塑料卡扣固定的，需要均匀用力，逐一解开，避免强行撬开导致卡扣断裂。

步骤 4：断开内部连接器并移除部件

这是最核心也是最需要小心的部分,每一步前，最好先查阅服务手册的图示。

1. 断开主板电源：找到连接到主板的电池排线（如果还没拆的话）和电源按钮排线，小心地用镊子捏住连接器的卡扣，垂直向上拔出，不要直接拉扯线缆。

2. 移除内存条：


   （图片来源网络，侵删）
   • 拨开内存条两侧的卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条两端,以 45 度角拔出。

3. 移除无线网卡/WWAN/蓝牙模块：

   • 拧下固定天线螺丝（如果有的话）。
   • 拔掉天线接头（通常是两根细铜线，记住它们的位置，通常有黑白标记对应主板上）。
   • 拧下固定无线网卡的螺丝,然后以一个角度拔出无线网卡。

4. 移除硬盘/固态硬盘：

   • 拧下固定硬盘仓的螺丝。
   • 拔掉 SATA 或 M.2 的数据线。
   • 将硬盘/SSD 从支架中滑出。

5. 移除键盘和掌托：

   • 这通常是下一步的关键,需要先移除键盘上方的几颗固定螺丝。
   • 用塑料撬棒小心地撬开键盘卡扣,然后向上提起键盘，翻转过来（注意下面连接的数据线）。
   • 断开键盘排线（通常是 ZIF 连接器，小心挑起卡扣），然后取下键盘。
   • 移除掌托（C面）的剩余固定螺丝，然后撬开并取下。

6. 断开其他连接器：

   • 现在你可以看到主板的全貌,根据服务手册，依次断开：
     • 触控板排线
     • 摄像头排线
     • 调制解调器/以太网模块排线
     • 其他各种传感器排线

步骤 5：移除散热模组和主板

1. 移除散热模组：

   • 拧下固定散热器风扇和散热片的螺丝。
   • 注意：很多笔记本的散热螺丝是经过特殊设计的，需要按特定顺序拧下（通常是先对角，再一圈一圈），否则可能导致主板因压力不均而弯曲。
   • 小心地拔掉风扇的电源线,然后取下整个散热模组。
   • 如果需要更换硅脂,此时可以清洁散热片和 CPU/GPU 表面。

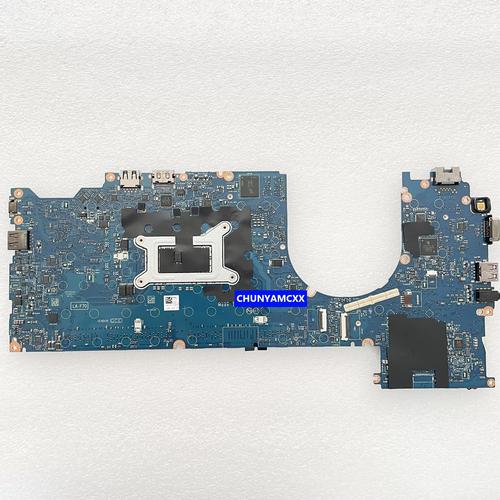

2. 移除主板：

   • 拧下所有将主板固定在机身上的螺丝。
   • 小心地抬起主板一端,然后从机身上滑出，注意主板下方可能还有连接的线缆（如扬声器、指示灯等），需要先断开。

第三部分：组装与注意事项

1. 清洁所有部件：用无水酒精和高纯度棉签清洁旧硅脂和导热垫残留。
2. 更换硅脂/导热垫：如果拆解是为了更换硅脂，确保涂抹适量且均匀，导热垫要选择与原件厚度一致的。
3. 反向操作：组装过程是拆解的逆过程。务必将所有螺丝归位，拧紧力度适中，不要过力。
4. 连接测试：在完全组装好底盖之前，可以先连接电源和屏幕，开机测试一下是否能正常启动，键盘、触摸板、摄像头等是否工作正常，这样可以避免组装完成后才发现问题。
5. 最后检查：确保所有内部线缆没有被夹住或挤压，所有螺丝都已拧紧。

针对 Dell Latitude 的特别提示

• 后盖设计：很多 Latitude 型号（尤其是 7000/9000 系列）采用了一体化的金属后盖，结构更坚固，但拆解难度也更高，需要更小心地处理卡扣。
• 内部排线：Latitude 的内部排线通常很细且脆弱，特别是键盘和触摸板的排线，拔插时一定要垂直用力，切忌生拉硬拽。
• 防拆卸标签：一些关键螺丝（如内存仓、主板固定螺丝）旁边可能有防拆卸标签（ warranty void if removed sticker），拆解会立即导致保修失效，请自行权衡。
• 模块化设计：Latitude 系列通常采用较好的模块化设计，方便用户自行升级内存和硬盘，这是其优点之一。

再次强调： 拆解前，请务必、务必、务必找到你的官方服务手册！ 这能让你事半功倍，并最大程度地避免损坏你的设备，祝你拆解顺利！
