Dell Latitude拆机步骤是怎样的？

由于 Latitude 系列型号众多（如 5000, 7000, 9000 系列），每一代的具体设计都有所不同，因此没有一张“万能”的拆机图适用于所有型号，Latitude 系列的拆机逻辑和步骤非常相似，掌握了通用方法，您就可以应对大部分型号。

本指南将结合通用拆机步骤、关键注意事项以及查找您特定型号官方拆机图的方法。

第一部分：通用拆机步骤与注意事项

在开始之前,请务必阅读以下重要警告：

⚠️ 重要警告：

• 失去保修： 拆机通常会使您的笔记本电脑失去官方保修资格。
• 静电风险： 人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸接地的金属物体（如暖气片）或佩戴防静电手环。
• 数据安全： 拆机前请100%确认已备份所有重要数据。
• 工具要求： 准备合适的工具，特别是小型十字螺丝刀和塑料撬棒，避免损坏外壳和螺丝。

第一步：准备工作

1. 关机并断开电源： 完全关闭笔记本电脑，拔掉电源适配器。
2. 移除所有外设： 拔掉USB设备、鼠标、外接显示器等。
3. 取出电池：
   • 可拆卸电池： 如果您的老款 Latitude 有后盖电池，直接取下即可。
   • 内置电池： 大部分新型号 Latitude 的电池是内置的，通常需要先拆下后盖才能断开电池连接线。这是最关键的一步，后续操作前务必断开电池，以防短路！
4. 准备工具：
   • 小型十字螺丝刀 (PH0, PH1, PH2 是最常见的)
   • 塑料撬棒 (首选，避免划伤外壳)
   • 防静电手环 (强烈推荐)

第二步：拆机通用流程

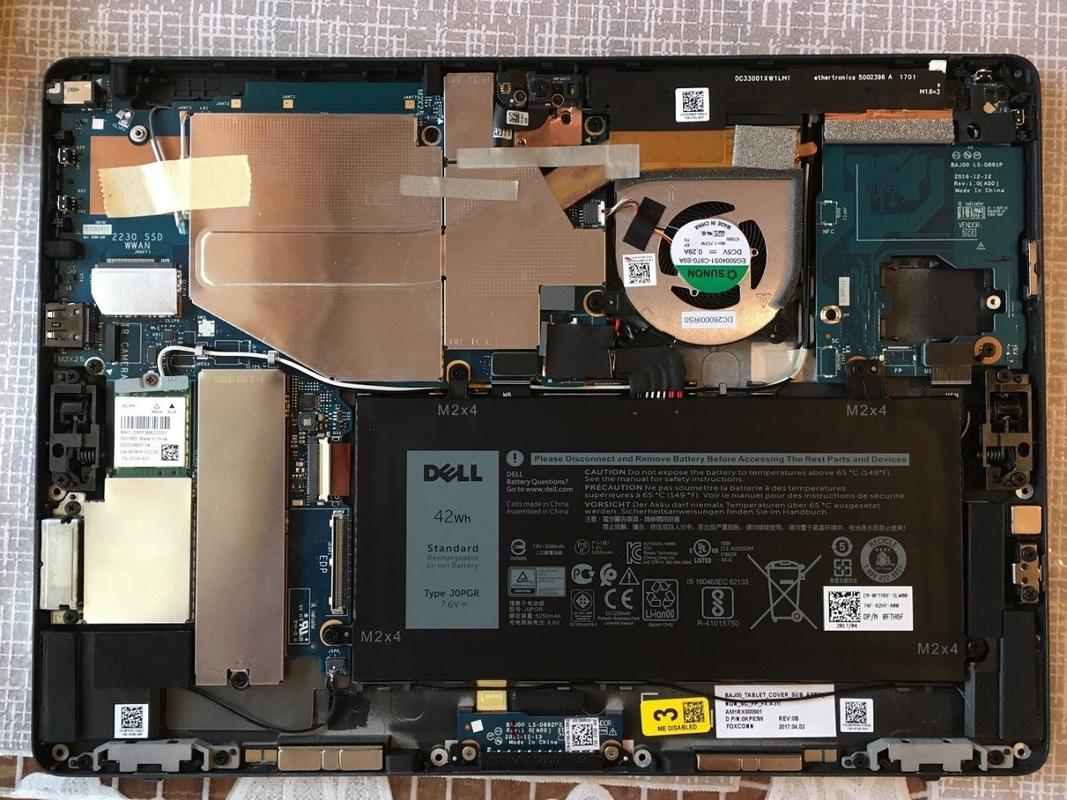

1. 移除后盖


   （图片来源网络，侵删）
   • 大多数 Latitude 的后盖是通过卡扣固定的，没有螺丝。
   • 用塑料撬棒从后盖的缝隙（通常是标签贴纸下方或散热口处）轻轻撬开。
   • 沿着边缘慢慢滑动,解开所有卡扣，动作要轻柔，避免用力过猛导致卡扣断裂。
   • 完全解开卡扣后,后盖即可取下。

2. 断开电池连接

   • 找到电池连接器（通常是一个白色或黑色的插头，上面有小小的扣片）。
   • 用指甲或塑料撬棒轻轻挑起扣片,然后水平拔出插头。千万不要直接垂直拔线！

3. 移除内存条

   • 内存条两侧通常有金属或塑料卡扣。
   • 用力向外掰开卡扣,内存条会自动弹起一个角度。
   • 然后水平取出内存条。

4. 移除无线网卡

   • 无线网卡通常有两根天线（白色和黑色），连接在网卡的天线接口上。
   • 先拔掉天线：将天线接口轻轻垂直拔出，不要硬拉天线线缆。
   • 然后拧下固定无线网卡的一颗小螺丝,网卡即可抽出。

5. 移除硬盘/固态硬盘

   • 机械硬盘： 通常有专门的硬盘托架，先拧下固定托架的螺丝，然后拔掉硬盘的数据线和电源线（如果是可拆卸的托架，直接整个取出）。
   • M.2 固态硬盘： 找到 M.2 插槽上的小螺丝，拧下它，SSD 会以一个很小的角度倾斜在插槽中，直接拔出即可。

6. 移除键盘和掌托

   • 这是 Latitude 系列拆机中最复杂、最容易出错的一步。
   • 键盘： 通常需要先撬开键盘上方的几个塑料卡扣（可能藏在贴纸下或指示灯旁边），然后小心地将键盘排线从主板上拔下，最后才能将键盘整个向上抬起。
   • 掌托/触摸板： 键盘移除后，通常就能看到固定掌托的螺丝，拧下这些螺丝，并断开触摸板的排线，即可取下掌托。

7. 移除散热模组

   • 拧下固定散热风扇和散热铜管的螺丝（通常会有多个，记住位置，因为有些螺丝长度不同）。
   • 先拔掉风扇的电源线。
   • 然后小心地取下整个散热模组,取下时可能会有些阻力，因为散热硅脂已经干涸粘住了，不要用蛮力，轻轻转动即可取下。

8. 移除其他组件

   • 主板上的大部分组件（如CMOS电池、扬声器、各种排线）都已经暴露。
   • 根据您的需要,断开相应排线，拧下固定螺丝，即可移除这些组件。

第二部分：如何查找您特定型号的官方拆机图

强烈建议您在动手前,先找到您自己型号的官方服务手册，这是最准确、最安全的参考资料。

1. 访问戴尔官网支持页面：

   • 打开戴尔官方网站,进入“支持” -> “驱动程序和下载”。
   • 在“服务标签”或“Express Service Code”一栏输入您笔记本底部的服务标签号。这是最准确的方法。
   • 如果没有服务标签,也可以选择“手动选择产品”，选择您的 Latitude 系列型号（如 Latitude 7390, Latitude 5420 等）。

2. 查找服务手册：

   • 进入您的产品页面后,在“手册和文档”或“文档”分类下。
   • 寻找名为 《Service Manual》 或 《维修手册》 的文档，通常是一个PDF文件。
   • 这本手册就是您的“圣经”！ 它会包含：
     • 详细的部件清单图。
     • 分步骤的拆卸和安装流程图。
     • 每一颗螺丝的精确位置和规格（长度等）。
     • 所有排线的连接位置图。

3. 关键词搜索：

   • 如果戴尔官网找不到,您也可以使用搜索引擎。
   • 使用以下关键词组合进行搜索：
     • Dell [您的型号] service manual PDF
     • Dell Latitude [您的型号] 拆解
     • Dell Latitude [您的型号] teardown
     • iFixit Dell Latitude [您的型号] (iFixit 是一个非常著名的电子产品拆解社区，有很多高质量的第三方拆解图和视频)

第三部分：常见 Latitude 系列拆机特点

• Latitude 5000/7000/9000 (较新型号, 如 7420, 7320, 5420 等):

  • 设计： 采用一体化铝合金或镁合金机身，设计更精密。
  • 难点： 后盖非常难拆，卡扣紧且多，键盘和掌托的拆卸步骤繁琐，排线多且脆弱，散热模组通常与主板和I/O接口紧密相连，拆卸空间小。
  • 建议： 必须先找到官方服务手册，严格按照步骤操作。

• Latitude 5000/7000 (较老型号, 如 E7440, E6430 等):

  • 设计： 采用更传统的工程塑料机身，设计相对“开放”。
  • 优点： 拆机逻辑简单，后盖容易打开，组件布局清晰，螺丝也较少。
  • 建议： 对新手比较友好，但仍建议先查阅手册。

1. 安全第一： 断电、断电池、防静电。
2. 准备工具： 合适的螺丝刀和塑料撬棒是成功的一半。
3. 查找手册： 这是最重要的一步！ 通过戴尔官网或搜索引擎找到您型号的《Service Manual》。
4. 耐心细致： 拆机是精细活，遇到卡住的地方不要硬来，多观察，多思考，拍照记录每一步的排线和螺丝位置，方便后续安装。

祝您拆机顺利！如果您能提供具体的 Latitude 型号，我可以尝试帮您定位更精确的资源。
