智能家居布线解决方案：打造一个稳定、高效、面向未来的家
智能家居的体验好坏,70%取决于“看不见”的布线，一套科学、规范的布线系统，是所有智能设备稳定运行、功能扩展和未来升级的基石，本方案旨在帮助您构建一个高性能、高可靠性的家庭网络与控制中枢。
（图片来源网络，侵删）
第一部分：核心理念与设计原则
在动手之前,请先理解以下几个核心原则：
- “一次布线，长期受益”原则：装修布线是“隐蔽工程”，一旦完成，后期改造极其困难且成本高昂，必须以5-10年甚至更长远的眼光来规划，满足当前需求并预留未来扩展空间。
- “强电”与“弱电”分离原则：强电（220V交流电）和弱电（网线、电视线、控制线等）必须分开布线，平行间距建议大于30cm，以避免强电对弱电产生电磁干扰，保证信号质量。
- “核心集中”原则：将所有网络、电视、控制系统的核心设备集中放置在一个地方，形成“家庭弱电箱”或“智能家居控制中心”，这便于管理、散热和维护。
- “冗余备份”原则：在关键位置（如书房、电视墙）多预留1-2个网络点位，以应对未来设备增加或网络升级的需求，宁可布了不用，不要用时没有。
- “无线为主，有线为辅”原则：
- 有线连接：用于网络核心、固定设备（电视、电脑、NAS）、对稳定性要求高的设备（如AP面板、智能门锁摄像头），有线连接是智能家居的“高速公路”，稳定、高速、低延迟。
- 无线连接：用于移动设备、灵活布置的智能设备（如传感器、智能灯泡），无线是“毛细血管”，提供便捷性。
第二部分：家庭网络布线方案（数字生命线）
这是智能家居的基石,目标是全屋千兆覆盖，无死角、无延迟。

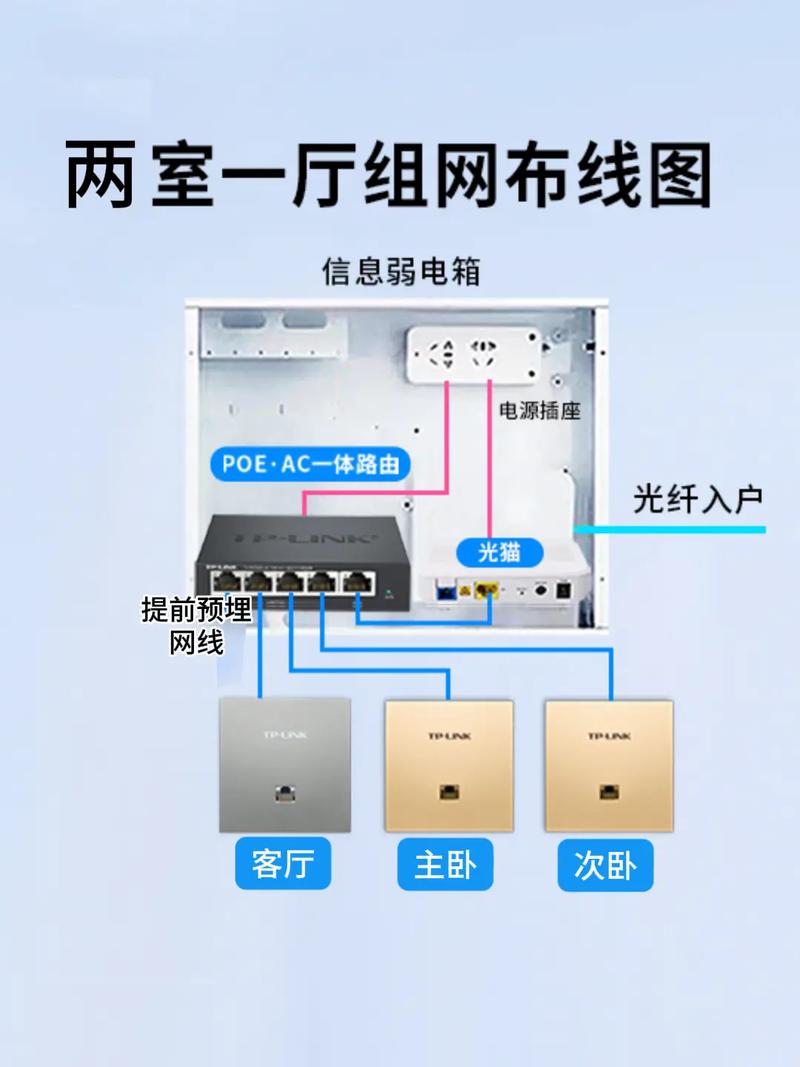

弱电箱规划
- 位置：尽量选择房屋中心位置，或靠近网络入口（光纤猫/光猫位置）的公共区域（如客厅、玄关柜）。
- 尺寸：选择大号弱电箱（深度不小于25cm），内部空间要足够容纳：
- 光猫（运营商提供）
- 主路由器
- 网络交换机
- PoE交换机（如果使用PoE供电的AP或摄像头）
- 小型UPS不间断电源（防止意外断电）
- 预留电源插座（至少2-3个）
- 通风：确保弱电箱有良好的散热孔，必要时加装小风扇。
网络布线标准
- 网线选择：强烈推荐使用超六类（CAT6A）网线，甚至是七类（CAT7）。
- CAT6A：支持万兆（10Gbps）传输速率，抗干扰能力更强，是未来5-10年的主流标准，性价比极高。
- CAT6：千兆（1Gbps）标准，是目前最低要求，但已无升级空间。
- 避免使用五类（CAT5）或超五类（CAT5e），无法满足未来高清视频、高速传输的需求。

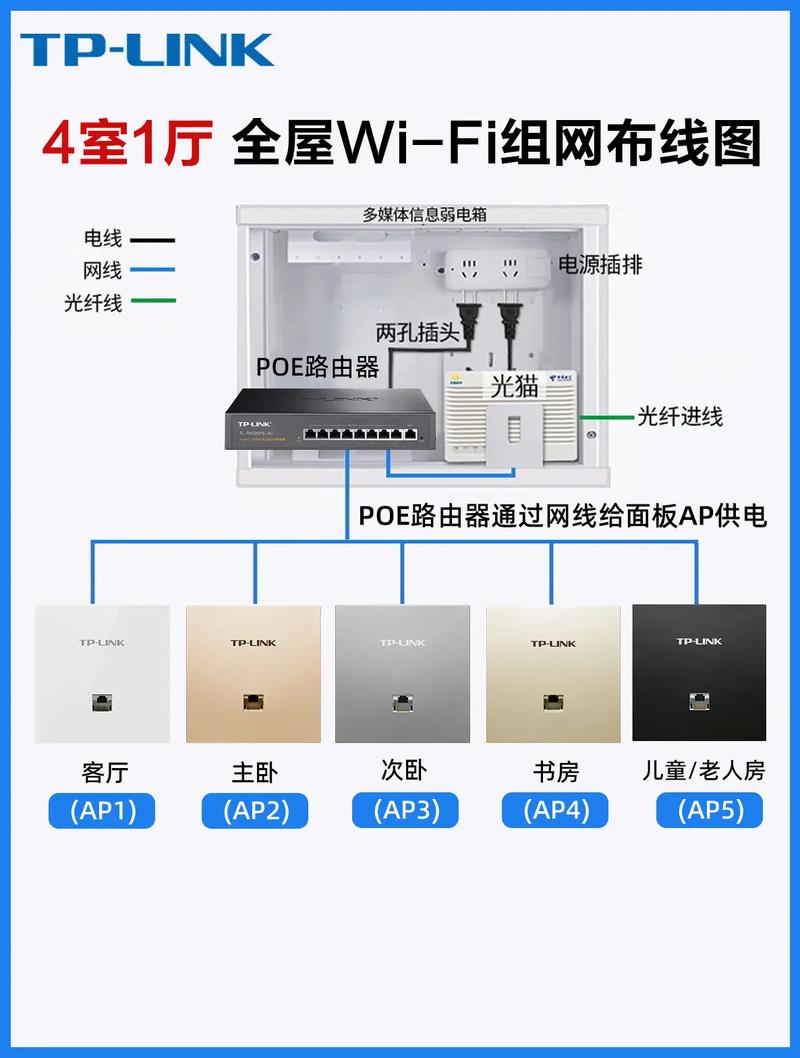

- 路由方式：采用“主路由 + 交换机 + AP面板”的AC+AP组网模式。
- 主路由：在弱电箱内，负责拨号、DHCP分配和路由转发。
- 交换机：在弱电箱内，将主路由的LAN口扩展出多个端口，连接到各个房间的网线。
- AP面板：安装在各个房间（客厅、卧室、书房、卫生间等），作为无线接入点，提供全屋无缝、高速的Wi-Fi覆盖。
网络点位规划
每个房间都需要根据功能规划网络点位（通常为面板形式）：
| 区域 | 建议点位数量 | 备注 |
|---|---|---|
| 客厅 | 2-4个 | 电视墙（2个：电视、游戏机/机顶盒）、沙发旁（1-2个：笔记本、备用） |
| 主卧 | 2个 | 书桌/梳妆台（1-2个）、电视（如果需要） |
| 次卧/儿童房 | 1-2个 | 书桌（1-2个） |
| 书房 | 2-3个 | 办公桌（2个：电脑、NAS）、备用（1个） |
| 厨房 | 1个 | 智能冰箱、咖啡机或预留工作台 |
| 卫生间 | 1个 | 智能镜、智能马桶或预留 |
| 阳台 | 1个 | 智能晾衣架、扫地机器人充电座 |
| 弱电箱 | 1个 | 连接光猫和主路由 |
关键点：
（图片来源网络，侵删）
- 所有房间的网线都必须汇集到弱电箱，形成“星型拓扑结构”。
- 每根网线长度尽量不超过90米，以保证信号质量。
- 网线标签要清晰,两端都做好标记（如“客厅-1”、“主卧-1”）。
第三部分：智能家居系统布线方案（控制中枢）
这部分根据您选择的智能家居协议和品牌有所不同,但核心逻辑一致。
集中控制中心
在弱电箱旁或一个独立的柜子内,建立智能家居控制中心，这里会放置：
- 智能家居主机/网关：如小米Aqara M2、HomePod、Home Assistant服务器等。
- PoE交换机：如果使用PoE供电的设备（如AP、摄像头、智能开关面板）。
- 继电器模块：用于控制非智能家电的通断（如传统灯具、窗帘电机）。
- 红外转发器：用于控制传统家电的遥控（如空调、电视）。
- 传感器接线端子：集中连接各种有线传感器。
智能照明布线
- 最推荐（零火线智能开关）
- 要求：开关盒内必须有火线、零线、地线三根线。
- 优点：功能最全，可调光调色，无闪烁，兼容性好，是未来趋势。
- 做法：所有开关底盒都按此标准预留，即使暂时不用普通开关，也要预留零火线。
- 单火线智能开关
- 要求：开关盒内只有火线和地线，没有零线。
- 优点：改造旧房方便，无需重新布线。
- 缺点：可能存在轻微闪烁，功率受限，部分功能无法实现。
- 智能开关面板（后端控制）
- 要求：开关只控制灯具的火线，开关盒内必须有零线。
- 优点：开关面板本身不需要智能，美观且通用，智能功能由灯具或后端模块实现。
- 做法：开关只负责通断，灯具通过无线（Zigbee/Z-Wave）或连接到继电器模块来智能控制。
智能安防布线
- 监控摄像头
- PoE摄像头：一根网线同时传输数据和供电。强烈推荐！只需在摄像头位置预留一个网络面板即可，安装简单稳定。
- 传统摄像头：需要单独的电源线，需要在摄像头附近预留一个插座。
- 智能门锁
- 通常使用电池供电,无需布线。
- 如果追求极致稳定,可以额外预留一个USB口或小功率电源在门边，用于应急供电。
- 门窗传感器、人体传感器
- 无线传感器：最主流，通过Zigbee/Z-Wave连接到网关。
- 有线传感器：如果对稳定性要求极高，可以预埋RVV 2x0.5或2x0.75的控制线到控制中心。
智能窗帘/电机布线
- 预留插座
- 在窗帘盒旁边或侧墙,预留一个五孔插座，窗帘电机直接插电。
- 优点：布线最简单，电机选择自由。
- 预留五类线
- 在窗帘盒旁预埋一根网线，连接到控制中心，使用支持网线供电的窗帘电机。
- 优点：美观，无外露电线，适合追求极简风格。
- 预留控制线
- 预埋RVV 2x0.5或2x0.75的控制线到控制中心，由继电器模块控制电机通断。
- 优点：完全由系统控制，可联动场景。
第四部分：具体实施步骤
-
设计阶段（装修前）
- 明确需求：列出您想要的智能功能清单（照明、安防、影音、环境控制等）。

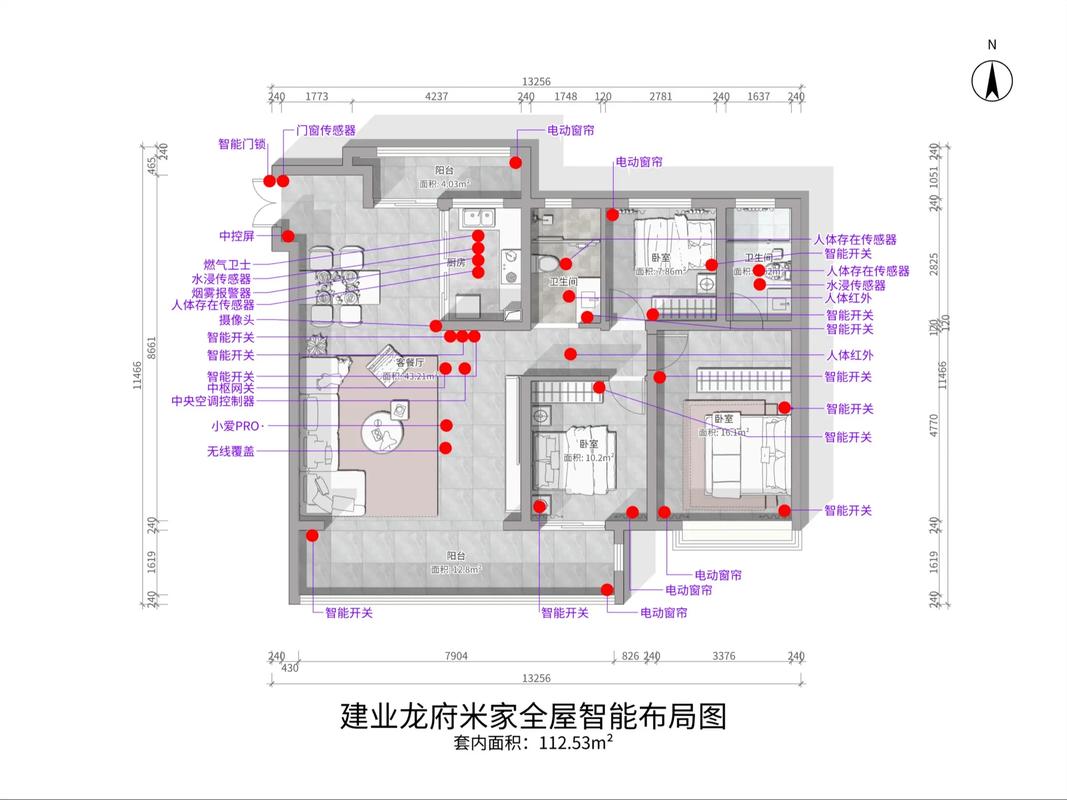

- 绘制户型图：在图上精确标注每个房间的网络点位、智能设备位置、弱电箱和控制中心位置。
- 选择协议和品牌：确定您是使用苹果HomeKit、米家、华为鸿蒙还是其他生态，这会影响设备选型和布线细节（如是否需要PoE）。
- 咨询专业人士：如果预算允许，请专业的智能家居设计师或电工进行规划和报价。
-
施工阶段（水电改造）
（图片来源网络，侵删）- 弹线定位：根据图纸，在墙面和地面弹出开槽和管线的走向。
- 开槽布管：
- 强电和弱电分管、分槽布设，间距大于30cm。
- 横平竖直,拐角处做成圆弧形，便于抽线。
- 线管内尽量不要有接头,接头放在接线盒内。
- 穿线：
- 先穿一根牵引线（如铁丝），再将网线、电线等穿入管内。
- 穿线时不要用力拉扯,避免损伤线缆。
- 同一类型的线穿在同一根管内,管内填充率不超过40%。
- 固定与封槽：线管用管卡固定牢固，用水泥砂浆封槽，确保墙面平整。
-
验收阶段（装修后）
- 测试通断：用电笔测试所有插座是否有电，开关是否能正常控制灯具。
- 测试网络：将所有网线连接到电脑，测试是否能正常上网，并测试网线质量（用测线仪）。
- 拍照留底：对所有布线路径、接线端子、弱电箱内部布局进行拍照存档，方便日后维护。
第五部分：常见误区与避坑指南
- 弱电箱太小，不考虑散热和扩展。
- 后果：设备过热死机，未来无法添加新设备。
- 对策：一步到位，买最大的弱电箱，并预留电源和空间。
- 为了省钱，用五类线或普通电视线。
- 后果：网络成为瓶颈，无法满足4K/8K视频、高速传输需求。
- 对策：网线直接上CAT6A，电视线用七类双屏蔽（S/FTP）线，为未来做好准备。
- 只在客厅和书房拉网线，其他房间靠Wi-Fi中继。
- 后果：Wi-Fi信号不稳定、延迟高，影响游戏、视频通话等体验。
- 对策：坚持“AP面板”方案，每个房间都拉网线，实现真正的全屋覆盖。
- 开关底盒只留火线，不留零线。
- 后果：未来无法升级到功能强大的智能开关，改造困难。
- 对策：所有开关底盒，必须预留火线、零线、地线。
- 所有设备都依赖无线，不考虑有线备份。
- 后果：无线网络拥堵或故障时，整个智能家居系统可能瘫痪。
- 对策：核心设备（如AP、摄像头、电视）必须使用有线连接，无线作为补充。
