XPS 13 9360主板参数有哪些具体规格？

核心摘要

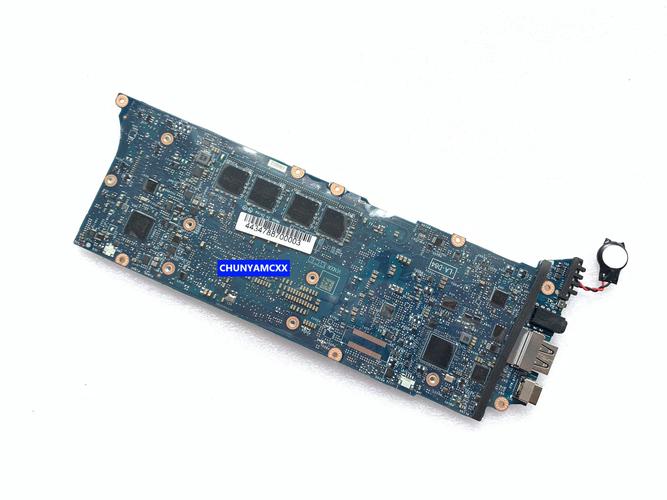

XPS 13 9360 的主板是一块高度集成的、定制化的笔记本电脑主板，核心围绕 Intel Kaby Lake 架构 构建，它采用了 Intel CM236 芯片组，支持第7代酷睿处理器，并采用了 LPDDR3 内存 焊接在主板上，无法自行更换。

主板详细参数

核心芯片组

• 芯片组型号: Intel CM236 (Mobile Platform Controller Hub, PCH)
  • 这是主板的核心控制中心,负责连接 CPU、内存、存储、USB 等各种外设。
  • CM236 是面向高端移动平台的芯片组，支持更多功能和更高的 I/O 带宽。

处理器支持

• 兼容平台: Intel® 7th Generation Core™ Processors (代号 Kaby Lake)
• CPU 插槽: BGA 1356 (Ball Grid Array 1356)
  • 关键点: 处理器是直接焊接在主板上的，用户无法自行升级或更换CPU，购买时选择的 CPU 型号就是最终配置。

内存支持

• 内存类型: 板载焊接触发式内存
  • 关键点: 内存是直接焊接在主板上，没有插槽，用户无法自行升级或更换内存。
• 内存规格: LPDDR3 (低功耗内存)
• 内存频率: 2133 MHz
• 最大容量: 16GB

  通常由两颗 8GB 芯片组成，购买时需选择 8GB 或 16GB 配置。

存储支持

• 存储接口: M.2 2280 Key M (B-Key)
  • 支持 PCIe 3.0 x4 和 SATA 3.0 两种协议的 SSD 固态硬盘。
  • 这意味着您可以安装支持这两种协议的任意 M.2 SSD。
• 硬盘数量: 1个 M.2 插槽
  • 关键点: 这是唯一的硬盘位，出厂时已预装 SSD，用户可以自行更换或升级这块 SSD，这是整机中最主要的可升级部件。
• RAID 支持: 支持 Intel RST (Rapid Storage Technology) RAID 0, 1, 5。

视频图形

• 集成显卡: Intel® HD Graphics 620

  这是集成在 Intel Kaby Lake 处理器内的核芯显，性能足以满足日常办公、高清视频播放和轻度图形处理。

• 视频输出: DisplayPort 1.2 (通过 USB Type-C 接口输出)

  通过主板上的 USB Type-C 接口（支持 Thunderbolt 3 或 DisplayPort Alt Mode）可以输出视频信号到外接显示器。

I/O 接口 (主板原生)

• USB 3.0 (3.1 Gen 1): 主板上原生提供多个 USB 3.0 端口，这些端口通过 CM236 PCH 芯片控制。
• USB Type-C: 主板上有一个或多个 USB Type-C 接口，在 XPS 13 9360 上，这个接口通常支持 Thunderbolt 3 技术。
  • Thunderbolt 3: 提供高达 40 Gbps 的传输速率，支持视频输出 (DP 1.2)、数据传输和充电 (最高可达 65W，取决于适配器)。
• SD 读卡器: 主板集成了 SD 读卡器控制器。
• 音频: Realtek ALC295 高清音频编解码器，支持耳机/麦克风二合一接口。
• 无线局域网: 板载 Intel 无线网卡模块（如 Intel Dual Band Wireless-AC 8260 或 8265），支持 Wi-Fi 802.11ac 和蓝牙。
• 摄像头: 内置摄像头通过 USB 2.0 连接到主板。

其他重要信息

• 主板尺寸: 主板为定制尺寸，专为 XPS 13 的超窄边框机身设计，无法用于其他机型。
• BIOS/UEFI: AMI UEFI BIOS，支持安全启动、硬件监控等功能。
• 供电设计: 主板配备了多相供电设计，以保证第7代酷睿处理器的稳定运行。

用户可升级性总结

根据以上参数,XPS 13 9360 的可升级性非常有限：

重要提示

• 主板型号: 不同批次或具体配置（如 i5 vs i7）的 XPS 13 9360，其主板上的具体芯片布局、BIOS 版本可能会有细微差别，但核心的 CM236 芯片组和整体架构是相同的。
• 保修: 自行拆机（如更换硬盘）可能会导致保修失效，在进行任何硬件操作前，请务必了解相关风险。
• 兼容性: 更换硬盘或无线网卡时，请务必选择兼容的型号，以免损坏主板或导致无法正常工作。

希望这份详细的参数列表能帮助您全面了解 XPS 13 9360 的主板情况。
