下面我将为您提供一份详细的图文式拆机指南,包含准备工作、详细步骤、注意事项以及升级建议。

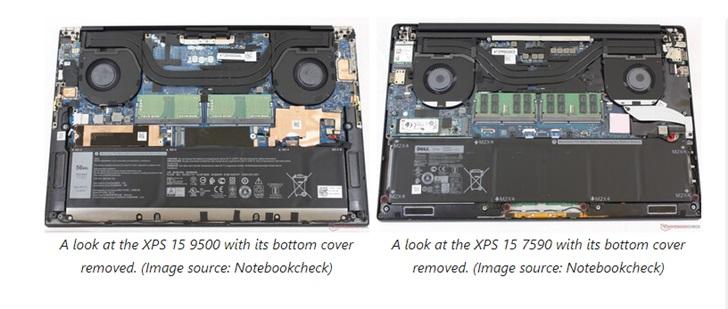

（图片来源网络，侵删）
重要提醒：风险自负！
- 保修失效：自行拆机会导致您的笔记本电脑立即失去官方保修资格。
- 损坏风险：操作不当可能会损坏内部脆弱的排线、螺丝或组件。
- 静电危害：人体静电可能烧毁精密的电子元件，请务必做好防静电措施。
第一部分：准备工作
-
工具：
- 螺丝刀套装：需要 PH000 和 PH00 两种规格的精密十字螺丝刀（用于拆机螺丝），以及 T5 和 T6 星形螺丝刀（用于拆散热器螺丝）。
- 撬棒/塑料卡片：用于撬开卡扣和分离外壳，强烈推荐使用塑料撬棒，避免划伤外壳。
- 防静电手环：强烈推荐！如果手头没有，请确保在操作前触摸金属物体以释放静电。
- 磁力托盘：非常有用，可以防止螺丝丢失，并能分类存放。
- 吹气球/皮老虎：用于清灰。
- 高纯度异丙醇（IPA）和棉签：用于清理导热硅脂。
-
环境：
- 在一个光线充足、干净、平坦的桌面上进行操作。
- 关闭电脑,拔掉所有外部连接线（电源适配器、鼠标、USB设备等）。
- 将电脑完全关机后，长按电源键约15秒，以释放主板上的残余电量。
第二部分：详细拆机步骤
步骤 1：移除底盖
XPS 15 9560 的底盖是通过大量的卡扣固定的，没有螺丝，这是拆机最需要耐心和技巧的一步。
- 将电脑倒置,屏幕朝下。
- 从中间或边缘的缝隙处，用塑料撬棒轻轻插入，不要用金属工具，以免划伤铝合金外壳。
- 沿着边缘缓慢移动撬棒,听到“咔哒”声就是卡扣被撬开了，需要施加一定的力，但不要过于暴力。
- 特别注意：底盖靠近转轴和接口（如USB-C、电源接口）的地方卡扣非常紧，需要多花些时间小心处理。
- 当所有卡扣都松开后,底盖就可以取下了，取下后，轻轻将其放在一边。
步骤 2：断开电池连接（安全第一！）
在接触任何内部元件之前,必须先断开电池连接，防止短路。

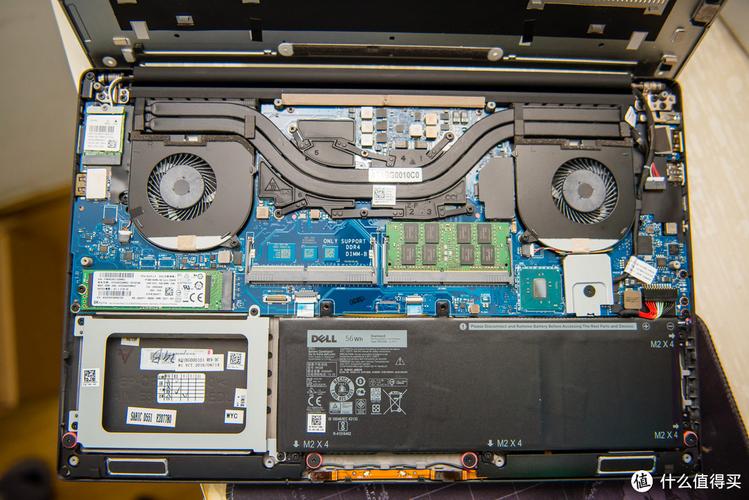

（图片来源网络，侵删）
- 在电池排线的连接器附近,通常有一个小卡扣，用指甲或撬棒轻轻向上拨动这个卡扣。
- 小心地将电池排线从主板上拔出,排线非常脆弱，请垂直于主板拔出，不要左右摇晃。
步骤 3：移除内存和无线网卡
-
内存：
- 内存条两侧有金属卡扣,向外掰开。
- 内存条会自动弹起一个角度（约30度），然后即可将其拔出。
- 更换时,对准插槽，以同样角度斜插入，然后向下按压，直到两侧卡扣自动扣住。
-
无线网卡：
- 首先拔掉天线,天线有两根，通常是黑色和白色的，记住哪根是主天线（通常连接到标有 "MAIN" 或 "0" 的焊点），哪根是辅天线（AUX 或 "1"），拔下时，要垂直向上拔出，不要直接拉扯线缆。
- 拧下固定无线网卡的天线螺丝（通常是十字螺丝）。
- 将无线网卡以约45度角拔出插槽。
步骤 4：移除硬盘
XPS 15 9560 通常使用 M.2 SSD 和一个 2.5英寸的机械硬盘/SSD。
-
M.2 SSD (主系统盘)：

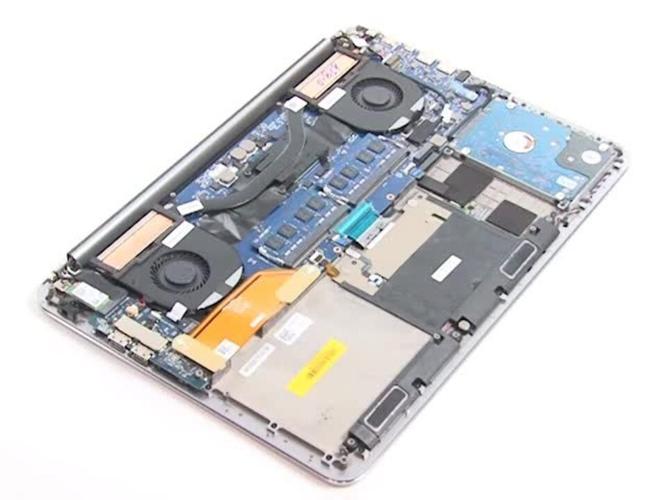

（图片来源网络，侵删）- 找到位于主板一角（通常在电池附近）的 M.2 插槽。
- 拧下固定 SSD 的一颗小螺丝（通常是 T5 星形螺丝）。
- 拧下这颗螺丝后,M.2 SSD 就会自动从插槽中弹起一小段，然后就可以将其拔出。
-
5英寸硬盘 (可选)：
- 找到硬盘托盘,通常被几颗十字螺丝固定在机身上。
- 拧下螺丝,然后轻轻将硬盘托盘连同硬盘一起拔出。
- 硬盘托盘上通常有四颗减震橡胶垫,可以一并取下，方便安装新硬盘。
步骤 5：移除键盘和掌托
这是最复杂的步骤之一,需要非常小心。
-
拆下键盘排线：
- 在键盘上方,靠近屏幕转轴的地方，有一个黑色的胶带，揭开胶带，你会看到键盘排线的连接器。
- 和电池排线一样,向上拨开连接器上的小卡扣，然后垂直拔出排线。
-
拆掉排线支架：
在拔出键盘排线后,你会看到一个金属支架压着排线，拧下固定这个支架的螺丝（通常是十字螺丝），然后取下支架。
-
断开触摸板排线：
在掌托下方,触摸板的排线连接器也在一个小卡扣下，同样，拨开卡扣，垂直拔出排线。
-
移除键盘和掌托总成：
- 现在键盘和掌托已经没有任何线缆连接了。
- 仔细观察,掌托周围还有一些隐藏的卡扣和螺丝，通常在掌托的几个角落有十字螺丝需要拧下。
- 拧下所有螺丝后,再次用撬棒小心地从缝隙处撬开，将整个键盘和掌托总成与机身分离，这个总成是一体的，不要强行分开。
步骤 6：移除散热模组和风扇
现在你可以看到核心的硬件了：CPU、GPU 和散热系统。
- 断开风扇排线：找到连接到主板的两个风扇排线（一个给CPU，一个给GPU），拨开卡扣，垂直拔出。
- 拧下散热器螺丝：散热器由4颗螺丝固定。非常重要！ 这4颗螺丝的拧紧顺序是有要求的，通常是对角线顺序，先拧松所有螺丝，然后按照对角线的顺序（比如左上 -> 右下 -> 右上 -> 左下）分几次逐步拧下，这样可以保证散热底板均匀受力，避免因压力不均导致损坏。
- 取下散热器：拧下螺丝后，散热器可能会因为旧的硅脂而粘在芯片上。不要强行拔出！ 轻轻地左右或前后扭动几下，使其与芯片分离，然后平稳地取下。
步骤 7：CPU 和 GPU
散热器取下后,CPU 和 GPU 核心就完全暴露出来了。
- CPU：CPU 是直接焊死在主板上的，无法自行更换或升级。
- GPU：GPU 也是焊死的，同样无法更换。
- 内存插槽：之前我们已经移除了内存条。
第三部分：清灰、更换硅脂与重新组装
-
清灰：
- 用吹气球或皮老虎仔细清理风扇叶片、散热鳍片和机身上的灰尘，对于顽固的灰尘，可以用软毛刷轻轻刷拭。
- 不要用嘴吹，以免将湿气或唾液吹入内部。
-
更换导热硅脂：
- 用高纯度异丙醇和棉签,彻底擦拭干净 CPU 和 GPU 表面的旧硅脂，直到金属表面光亮如新。
- 在 CPU 和 GPU 核心中央，挤上米粒大小的一颗新的导热硅脂（如利信、酷冷至尊等品牌），不要涂太多，否则会影响导热效果。
- 安装散热器时,按照对角线顺序，分几次将4颗螺丝拧紧，确保力度均匀，不要过紧。
-
重新组装：
- 按照与拆机时相反的顺序进行组装。
- 关键点：
- 确保所有排线（键盘、触摸板、风扇、电池）都正确插入并锁好卡扣。
- 确保天线正确连接到无线网卡上,通常黑色的是主天线。
- 合上底盖时,确保所有卡扣都对齐，然后均匀用力按压，直到听到所有“咔哒”声。
第四部分：升级建议
对于 Dell XPS 15 9560，最有价值的升级是：
-
更换/增加内存：
- 规格：DDR4 2400MHz，非 ECC 类型。
- 最大容量：官方支持最大 32GB (2 x 16GB)，两条通道可以提供最佳性能。
- 推荐品牌：三星、海力士、英睿达等。
-
更换 M.2 SSD：
- 接口：M.2 Key M (2280)，支持 PCIe NVMe 协议，也兼容 SATA 协议（但性能会受限）。
- 推荐：选择 PCIe 3.0 x4 的 NVMe SSD，如三星 970 EVO Plus、西部数据 SN570、英睿达 P5 等，能显著提升系统响应速度和加载时间。
-
增加 2.5英寸硬盘：
- 如果您的版本没有原装硬盘,可以自行添加一个 2.5英寸的硬盘或 SSD 作为仓库盘。
- 接口：SATA III。
- 注意：需要购买一个硬盘托架和四颗减震橡胶垫。
希望这份详细的指南能帮助您顺利完成拆机！祝您操作顺利！
