moto z force 拆机后内部结构有何玄机？

拆机前准备与注意事项

1. 风险提示：拆机有损坏手机、失去保修、甚至造成人身伤害的风险，请确保你具备一定的电子知识和动手能力，并完全理解可能存在的风险。
2. 必备工具：
   • 螺丝刀：需要 T5 和 T6 两种规格的十字螺丝刀，用于拆卸后盖和主板上的螺丝。
   • 吸盘：用于分离屏幕和中框，屏幕与中框的粘合非常紧密。
   • 撬棒/塑料卡片：用于小心地撬开卡扣和分离屏幕排线，推荐使用塑料撬棒，避免金属工具划伤内部元件。
   • 热风枪/吹风机：强烈推荐！ Moto Z Force 的屏幕和中框之间使用了大量的强力胶，必须加热软化后才能用吸盘分离。
   • 镊子：用于夹取小螺丝和排线。
   • 容器：用于分类存放不同长度的螺丝，防止混淆。
3. 断电与准备：完全关机手机，如果屏幕已碎，操作需格外小心，碎片可能划伤手或损坏内部排线。

Moto Z Force 拆机步骤详解

第一步：分离后盖

Moto Z Force 的后盖采用磁吸+卡扣的设计，相对容易分离。

1. 加热边缘：使用热风枪或吹风机，对手机中框和后盖的接缝处均匀加热，温度不宜过高，感觉温热即可（约60-80°C），加热可以软化边缘的胶水，降低分离难度。
2. 使用吸盘：将吸盘贴在手机背部的中心位置。
3. 分离后盖：平稳地向上提拉吸盘，同时用另一只手的手指从边缘轻轻撬开，你会听到“咔哒”声，这是卡扣分离的声音，沿着边缘慢慢滑动，直到后盖完全脱离中框。

注意：后盖与中框之间除了卡扣，可能还有一点胶水，分离时不要用力过猛，以免损坏后盖或中框的卡扣。

第二步：断开电池连接

这是拆机中至关重要的一步，必须先断开电池，否则在后续操作中可能短路，导致主板永久损坏。

1. 移除后盖后，你会看到内部的电池、主板、摄像头等组件。
2. 找到电池排线,它通常位于电池顶部或一侧，连接到主板上。
3. 用撬棒小心地掀起电池排线的黑色胶扣，然后轻轻拔出排线。

第三步：拆卸主板与摄像头模块

1. 断开排线：在断开电池后，继续断开连接屏幕、摄像头、指纹识别器等组件的排线，这些排线通常都有小胶扣，掀起后即可拔出。
2. 拧下螺丝：用 T5/T6 螺丝刀拧下固定主板和摄像头模块的螺丝。注意：不同位置的螺丝长度不同，务必分开放置，安装时不能错位。
3. 取出主板：小心地将主板从机身上取下，摄像头模块、指纹识别器等通常还与主板相连，可以一并取出。

第四步：分离屏幕（最困难的一步）

这是拆机过程中技术难度最高、风险最大的一步，因为 Moto Z Force 的屏幕与中框是通过强力胶完全粘合在一起的，并且内部有复杂的排线。

1. 充分加热：这是成功分离屏幕的关键，使用热风枪对准屏幕边缘和中框的接缝处，均匀、缓慢地加热，可以移动热风枪，避免局部过热烧坏屏幕，加热时间可能需要几分钟，直到胶水明显软化。
2. 使用吸盘和撬棒：在加热的同时，用吸盘吸住屏幕一角，然后用塑料撬棒从已经加热软化的缝隙中慢慢插入，沿着边缘小心地“切割”开胶水，这个过程需要极大的耐心，动作要轻柔、缓慢。
3. 分离排线：当屏幕撬开一定角度后，你会看到连接屏幕的排线，用撬棒小心地掀起排线的胶扣，然后将其从主板上拔下，至此，屏幕组件就可以完全从中框取出了。

⚠️ 重要警告：由于 ShatterShield 屏幕由多层复合而成（包括 AMOLED 显示层、触摸层、刚性保护层等），结构非常脆弱，在分离过程中，即使屏幕外观完好，内部也可能因受力不均而产生裂纹或损坏。强烈不建议非专业人士自行拆换屏幕，极易导致屏幕报废。

（图片来源网络，侵删）

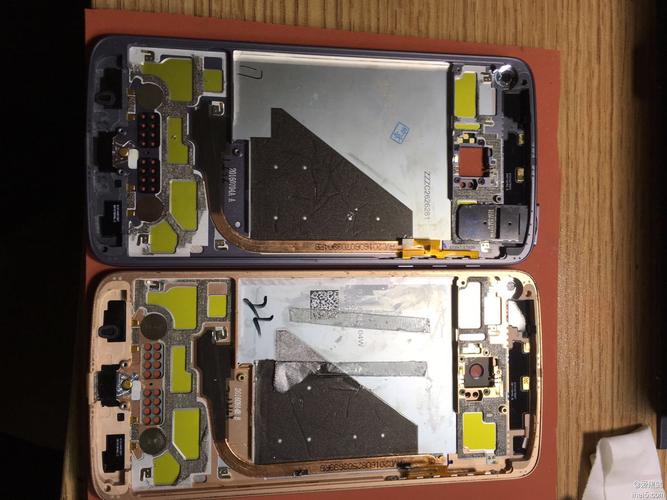

内部结构特点与解析

1. 模块化接口 (Moto Mods Connector)：

   在手机背部中下部,你会看到一排非常精密的金属触点和针脚，这就是 Moto Z 系列的模块化接口，它设计得非常纤薄，但同时也比较脆弱，拆装后盖或模块时要小心避免弯折或损坏。

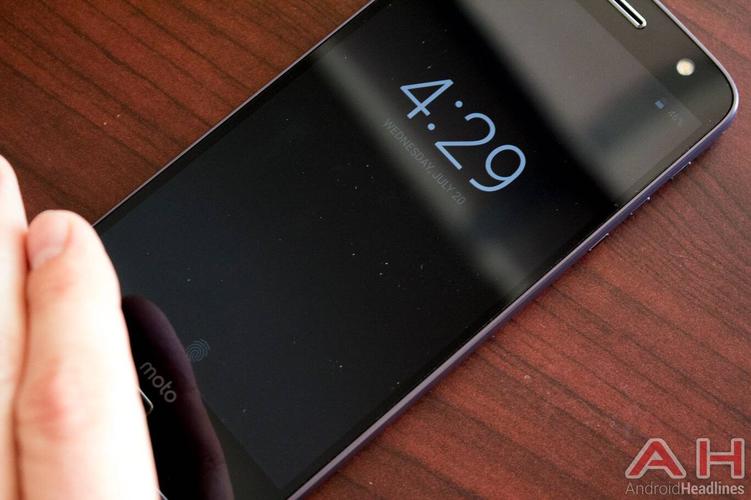

2. ShatterShield 防碎屏技术：

   • 这是 Z Force 的核心，它的屏幕组件并非传统的一整块玻璃，而是由多层材料复合而成：
     • 刚性外层：一块特殊的透明塑料，非常坚硬，能有效抵御冲击。
     • AMOLED 显示层：负责显示图像。
     • 触摸感应层：负责触摸操作。
     • 内层缓冲：柔性材料，用于吸收冲击力。
   • 这种多层结构使得屏幕即使破裂,也不会像普通玻璃那样产生尖锐的碎片，但同时也让屏幕的厚度增加，且更难维修。

3. 电池设计：


   （图片来源网络，侵删）

   电池被强力胶粘在机身上,拆卸时需要加热并小心地用撬棒分离，这是为了保证电池的稳固性和手机的轻薄。

4. 主板布局：

   主板布局相对紧凑,采用了叠层设计，以节省内部空间，主要芯片（如骁龙820处理器）等都焊接在主板上，用户无法自行更换。

5. 扬声器与麦克风：

   扬声器模块位于底部,麦克风则分布在手机顶部和底部，这些组件通常通过卡扣或螺丝固定，更换相对容易。

维修难度与常见问题

• 更换后盖：难度低，只需加热、吸开卡扣即可，是用户最可自行完成的维修。
• 更换电池：难度中等，需要断开所有排线，加热分离粘住的电池，有一定技术要求。
• 更换摄像头：难度中等，需要拆卸主板，操作相对复杂。
• 更换屏幕：难度极高，由于强力胶粘合和 ShatterShield 屏幕的脆弱性，强烈建议寻求专业维修服务，自行操作失败率极高。
• 主板维修：难度极高，需要专业的焊接技术和设备，普通用户无法完成。

Moto Z Force 的拆机过程揭示了其模块化和坚固设计的本质，它的模块化接口是其最大的亮点，但同时也带来了脆弱的风险，而 ShatterShield 屏幕虽然提升了耐用性，却给维修带来了巨大的挑战。

如果你只是想更换后盖或清理内部，可以尝试，但任何涉及屏幕分离或主板维修的操作，都建议将其交给专业的维修人员，以免造成不可挽回的损失。
