apple watch 2拆机

Apple Watch Series 2 拆机概览

Apple Watch Series 2 的内部结构与初代相比有显著变化，最主要的是引入了防水设计和内置GPS，这使得其内部结构更加紧凑，密封性要求更高,拆解难度也相应增加。

核心看点

1. 防水设计：这是拆解的最大挑战，Series 2 的后盖采用强力胶水密封，并且新增了防水胶圈和防水胶垫,任何粗暴的开启方式都会导致防水功能永久失效。
2. 内置GPS模块：在主板上可以清晰地看到一个独立的、金属外壳包裹的GPS芯片，这是它与初代 Watch 最核心的硬件区别之一。
3. Taptic Engine 触感引擎：线性执行器（Taptic Engine）的体积和设计相比初代有所优化,提供了更精确的触感反馈。
4. 电池：电池容量有所提升，但与表壳的粘合方式同样非常牢固,需要专业工具才能安全取下。

拆解工具准备

在进行拆解前,请务必准备好以下工具：

• 热风枪/吹风机：软化后盖边缘的强力胶水，是拆解的必备工具。
• suction cup (吸盘)：用于初步吸开后盖。
• 塑料撬片/薄撬棒：避免使用金属工具划伤内部脆弱的组件。
• iOpener 或类似的加热垫：可以更均匀、安全地加热手表后盖,是热风枪的绝佳补充。
• #00 Phillips 螺丝刀：用于拆卸固定后盖的螺丝（部分型号）。
• 镊子：用于夹取小零件。
• 塑料卡片/卡片撬棒：辅助分离后盖。
• 耐高温胶带/加热台：在分离过程中固定手表,防止意外损坏。
• 工作台垫：防止静电损坏精密电子元件。

详细拆解步骤

警告：拆解风险极高，可能导致设备永久损坏、失去所有功能并丧失防水能力，请谨慎操作！

第一步：准备工作与加热

1. 关闭手表：长按侧边按钮，滑动“关机”。
2. 移除表带：按下表带侧面的释放按钮,将表带取下。
3. 加热后盖：这是最关键的一步。
   • 使用热风枪调至中低档（约 150-200°C），在距离手表后盖约 5-10 厘米处,均匀地沿后盖边缘缓慢移动加热。
   • 强烈建议配合 iOpener 加热垫，将其放在手表下方，从内部加热,可以避免局部过热损坏屏幕。
   • 加热时间约 1-2 分钟，目标是让后盖边缘的胶水变软,而不是让整个手表滚烫。

第二步：分离后盖

1. 使用吸盘：将吸盘牢固地按在后盖中心。
2. 尝试撬开：一边轻轻向上拉吸盘,一边用薄塑料撬片从后盖与表壳的缝隙中缓慢插入。
3. 逐步分离：插入撬片后，不要急于深入，沿边缘慢慢移动，用撬片和卡片配合，一点点地“切割”并分离软化后的胶水，你会发现,后盖和表壳之间有一圈黑色的防水胶圈。
4. 小心抬起：当感觉到大部分胶水已被分离后，可以非常小心地将后盖垂直向上抬起。注意：后盖与屏幕下方可能还有非常细小的排线或数据线连接,需要格外小心。

第三步：断开电池连接

1. 移开后盖：成功分离后盖后，你会看到内部的结构,首先映入眼帘的就是巨大的电池。
2. 断开电池：电池通过一根柔性排线连接到主板上，找到连接器，用镊子轻轻夹住排线头，垂直向上拔出，切勿左右摇晃,以免损坏连接器。

第四步：拆除固定螺丝与组件

1. 拆除主板固定螺丝：在电池和屏幕组件之间，你会看到几颗固定主板的螺丝，用 #00 螺丝刀将其一一取下并妥善保管。
2. 断开其他连接：主板通过几根排线与 Taptic Engine、数码表冠、心率传感器等组件相连，依次找到这些连接器,小心地将它们拔出。
3. 取出主板：当所有螺丝和排线都断开后,就可以将主板组件从表壳中完整地取出了。

第五步：分离屏幕与电池

1. 分离屏幕组件：主板取下后，剩下的就是屏幕组件和电池，屏幕组件（Retina 显示屏和 Force Touch 传感器层）通过非常脆弱的排线与电池托盘相连,你需要用撬片小心地分离它们。
2. 取出电池：电池是粘在表壳底部的，粘合力极强，你需要从电池边缘插入撬片，慢慢将其从表壳上剥离，这个过程需要极大的耐心，切勿使用暴力，否则电池可能会变形、破裂甚至起火。

拆解后内部结构详解

当你成功拆开后,可以看到以下主要组件：

1. 后盖：包含心率传感器、四个触点（用于磁性充电）和防水胶圈。
2. 电池：一块容量为 279 mAh 的锂聚合物电池,占据了内部大量空间。
3. 主板：
   • S1P SoC 芯片：这是 Apple Watch 的核心处理器，集成了 CPU、GPU、协处理器、内存等，Series 2 的 S1P 性能相比初代有所提升。
   • GPS 模块：在主板上一个独立的金属屏蔽罩内，这就是 Series 2 内置 GPS 的硬件所在。
   • 无线充电线圈：位于手表底部,用于通过磁吸方式进行无线充电。
4. Taptic Engine：一个精密的线性执行器，负责提供各种触感反馈，如通知、点击等。
5. 数码表冠组件：包含旋转感应器和按压按钮,通过排线连接到主板。

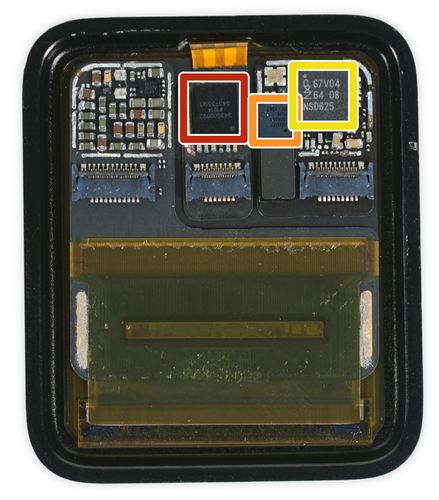

6. Retina 显示屏：包含显示屏和 Force Touch 压力感应层,是手表最脆弱的部分之一。
7. 扬声器/麦克风：位于手表侧面的开孔处，用于免提通话和 Siri。

重要风险与总结

• 防水功能永久失效：即使你重新安装了后盖，也无法恢复到出厂级别的防水性能，强力胶水和胶圈一旦破坏,很难完美复原。
• 屏幕损坏：在加热和撬开过程中，极易损坏昂贵的 OLED 屏幕。
• 电池风险：锂电池如果被刺穿或过度弯折,有起火和爆炸的风险。
• 失去保修：任何自行拆解行为都会立即使你的 Apple Watch 失去官方保修服务。

Apple Watch Series 2 的拆解是一项高难度、高风险的操作，它的内部布局紧密，防水设计给拆解带来了巨大挑战，对于普通用户来说，强烈不建议自行拆解，如果你需要进行维修，最好寻求专业的第三方维修服务，如果你是技术爱好者并决定挑战，请务必做好万全的准备,并接受设备可能损坏的后果。
