Dell OptiPlex 9020拆机要注意什么？

在开始之前，请务必阅读以下重要提示：

1. 安全第一：断开所有电源线、显示器线、USB 设备等外接连接，佩戴防静电手环，或经常触摸金属机箱以释放静电，防止损坏内部精密电子元件。
2. 工作环境：在光线充足、干净、平坦的桌面上进行操作，准备好一个螺丝盒来存放拆下的螺丝，因为它们很小且容易丢失。
3. 识别型号：在拆机前，请确认您的 OptiPlex 9020 具体是哪种型号（USFF, SFF, DT），通常在机箱背面或顶部的标签上会注明，"OptiPlex 9020 Ultra Small Form Factor"。
4. 文档参考：戴尔官网提供官方的《服务手册》，里面包含最精确的拆解图示和步骤，强烈建议在拆机前，根据您的服务标签号在戴尔官网下载对应型号的 PDF 手册作为参考。
   • 戴尔支持手册下载页面：https://www.dell.com/support/home (输入您的服务标签)

OptiPlex 9020 Ultra Small Form Factor (USFF) - 最常见

这是最像“小盒子”的型号，也是最难拆的一种，它的设计非常紧凑，几乎所有组件都集成在主板上。

准备工作：

• 一把小号十字螺丝刀。
• 塑料撬棒或塑料卡片（用于撬开卡扣，避免划伤塑料外壳）。
• 防静电手环（可选但推荐）。

拆机步骤：

第一步：移除底盖

1. 将 USFF 主机倒置，放在柔软的布或垫子上，以免刮花外壳。
2. 您会看到底部有几颗固定螺丝（通常是十字螺丝）。
3. 关键点：USFF 的设计非常巧妙，螺丝拧下后，外壳并不会立刻松开，您需要用撬棒沿着外壳边缘小心地撬开卡扣。
4. 从边缘开始,慢慢用撬棒插入外壳和底盘之间的缝隙，轻轻施力，你会听到“咔哒”一声，表示卡扣被撬开，沿着边缘一圈操作，直到所有卡扣都被解开。
5. 小心地将底盖取下,取下后，您会看到内部的散热风扇、内存条、无线网卡和 M.2 固态硬盘（如果有的话）。

第二步：访问内部组件

• 内存条：内存条通常有两个，两侧有白色的卡扣，向外掰开卡扣，内存条会自动弹起，然后就可以拔出。
• 无线网卡：无线网卡通常是一个小型的 PCIe 卡，上面有两条天线，先拔掉天线头（小心，很脆弱），然后拧下固定它的小螺丝，垂直向上拔出即可。
• M.2 固态硬盘：如果您的机器配备了 M.2 SSD，它会插在一个小的插槽上，旁边通常有一个小螺丝用于固定，拧下这个螺丝，M.2 SSD 就会以一个很小的角度翘起，然后可以拔出。
• 5英寸硬盘（如果支持）：标准 USFF 型号内部空间狭小，通常不支持安装 2.5英寸机械硬盘或固态硬盘，它主要是为 M.2 SSD 和云存储设计的，如果需要加装硬盘，可能需要购买专用的硬盘支架或使用外置硬盘盒。
• CMOS 电池：主板上的纽扣电池，用于保存 BIOS 设置，更换时，用指甲或塑料工具轻轻将其从主插槽中推出。

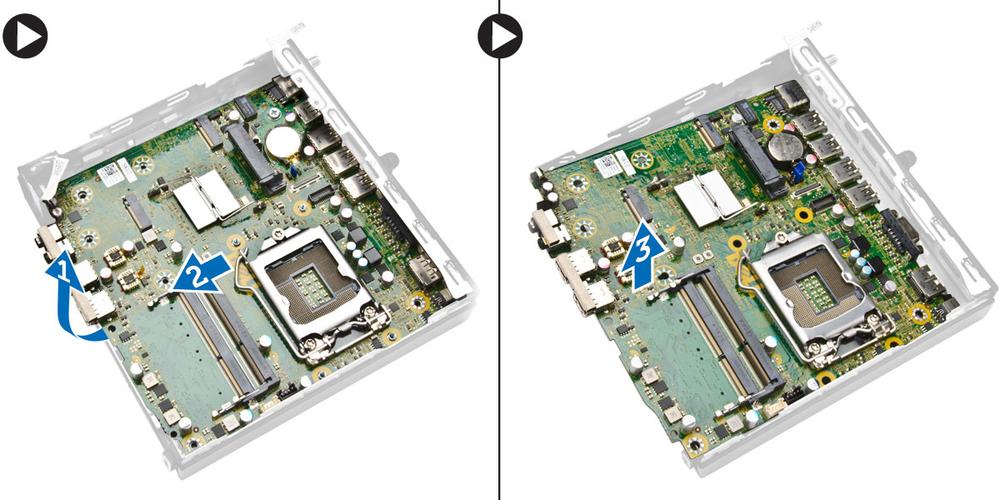

第三步：更换主板或 CPU（高级操作）

• USFF 的 CPU 和显卡是直接焊接在主板上的，用户无法自行更换或升级。
• 如果需要更换 CPU 或显卡，只能更换整个主板。

第四步：重新组装

1. 按照与拆卸相反的顺序安装所有组件。
2. 确保所有部件都已正确插入并卡紧。
3. 将底盖对准位置,轻轻按压，直到所有卡扣“咔哒”一声都扣合回去。
4. 拧回所有底部的螺丝。

OptiPlex 9020 Small Form Factor (SFF)

SFF 体积比 USFF 大，像一个立式的小机箱，内部空间更宽敞，可扩展性更好。

拆机步骤：

第一步：移开机箱侧板

1. 将 SFF 主机平放。
2. 观察机箱的侧面和背面,侧板是由几颗十字螺丝固定的。
3. 拧下这些螺丝,然后抓住侧板的拉手（通常是凹槽或把手），向后滑动并取下侧板。

第二步：访问内部组件

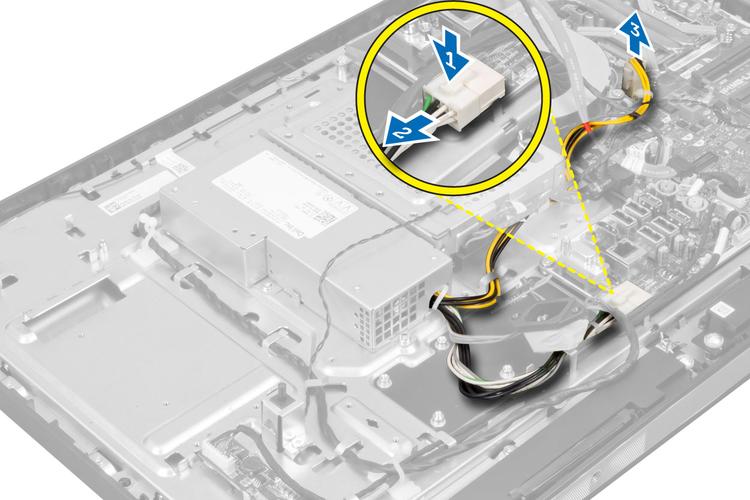

• 电源：电源在机箱的左侧，由几颗螺丝固定，拔掉所有连接到主板、硬盘和光驱的电源线后，就可以将电源整个拆下。
• 光驱/软驱：如果安装了，通常位于机箱顶部前部，拧下两侧的螺丝，向前推出即可。
• 硬盘（3.5英寸）：硬盘通常安装在机箱前部的硬盘笼中，拔掉数据线和电源线，拧下两侧或顶部的固定螺丝，然后抽出硬盘托架。
• 内存条：位于主板上，两侧有卡扣，操作方法和 USFF 相同。
• 无线网卡：位于主板后部 I/O 接口附近，通常是 M.2 或 PCIe 接口，拧下螺丝拔掉天线后即可取出。
• PCIe 扩展卡：如独立显卡（如果型号支持）、声卡等，拧下固定挡板的螺丝，拔掉固定卡扣，然后垂直拔出。
• CPU 和散热器：SFF 型号通常支持更换 CPU，需要先拔掉 CPU 风扇的电源，然后拧下散热器固定螺丝，小心地取下散热器，之后，按下 CPU 插座旁的拉杆，就可以取出 CPU。

第三步：重新组装

1. 按照拆卸的相反顺序安装组件。
2. 确保所有数据线和电源线都连接牢固。
3. 将侧板对准机箱,向前推入，直到卡紧。
4. 拧回固定侧板的螺丝。

OptiPlex 9020 Desktop (DT) - 立式/卧式

这是最标准的台式机形态,最容易拆解，空间最大，可扩展性最好。

拆机步骤：

第一步：移开机箱盖

1. DT 型号通常是立式或卧式机箱，卧式机箱的盖板在顶部，立式机箱的盖板在侧面。
2. 拧下固定盖板的几颗十字螺丝。
3. 向后滑动或向上抬起盖板,即可取下。

第二步：访问内部组件

• 内部组件布局：内部布局和 SFF 类似，但空间更充裕。
• 电源：通常位于机箱的右上角（立式）或一侧，固定螺丝更多，拔掉所有连接线后即可拆下。
• 硬盘和光驱：安装在驱动器笼中，操作直观，拧下螺丝即可抽出。
• 内存、PCIe 卡、CPU：更换方法和 SFF 完全相同，但因为空间大，操作起来更加方便。

第三步：重新组装

1. 与 SFF 类似，按相反顺序安装。
2. 确保盖板正确归位并拧紧螺丝。

总结与关键提示
