Cisco UCS 5108 刀片服务器机箱 概述
Cisco UCS 5108 是一个 4U 高度的机箱，设计用于容纳最多 8 台半宽（Half-Width）或 4 台全宽（Full-Width）的刀片服务器，它通过 Cisco Fabric Interconnects (FI) 实现了服务器、网络和存储的深度统一管理，是 Cisco Unified Computing System (UCS) 架构的核心组件之一。
（图片来源网络，侵删）
核心参数详解
物理规格
| 参数 | 描述 |
|---|---|
| 高度 | 4U (约 17.7 厘米 / 7 英寸) |
| 宽度 | 标准 19 英寸机架宽度 |
| 深度 | 2 厘米 (17 英寸)，不含线缆和把手 |
| 重量 | 空载机箱约 25 公斤 (55 磅) |
| 最大容量 | 8 台半宽刀片服务器 或 4 台全宽刀片服务器 |
| 电源 | 冗余热插拔电源，常见配置为 2 个或 4 个。 |
| 风扇 | 冗余热插拔风扇模块，通常有多个风扇模块，可在不停机的情况下更换。 |
| 管理端口 | 独立的带外管理端口，用于连接到管理网络。 |
计算能力 (刀片服务器兼容性)
UCS 5108 机箱本身不包含处理器或内存，它作为刀片服务器的载体，它支持多种 UCS 系列刀片服务器,主要包括：
-

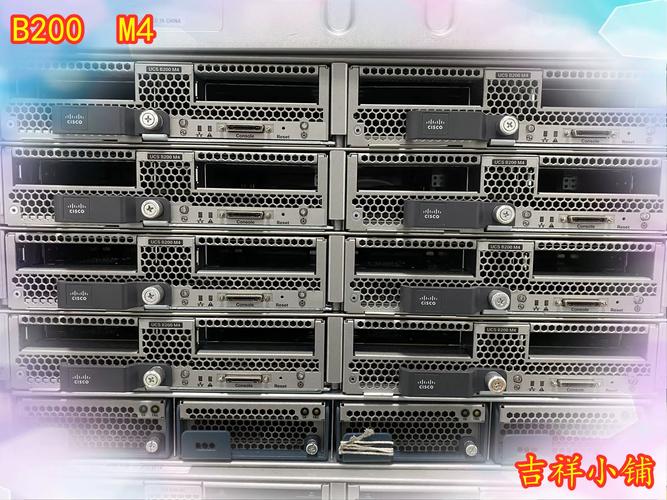

半宽刀片服务器 (最多 8 台):
- B200 系列:
- Cisco UCS B200 M1 (较旧型号)
- Cisco UCS B200 M2 (较旧型号)

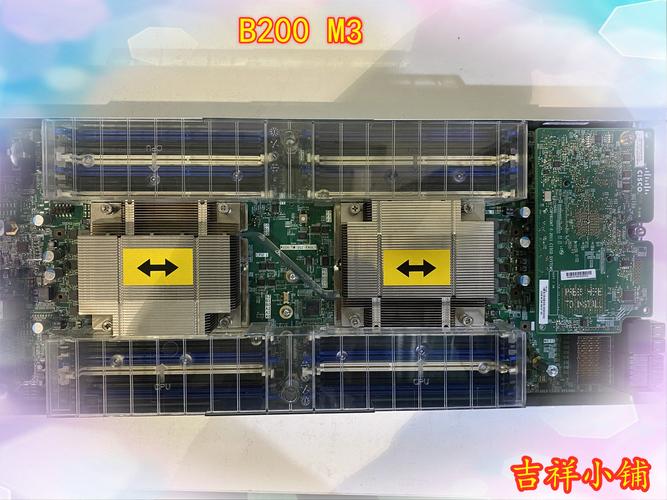

- Cisco UCS B200 M3 (非常经典的型号)
- Cisco UCS B200 M4
- B420 系列:
- Cisco UCS B420 M3 (双路处理器)
- Cisco UCS B420 M4 (双路处理器)
- B200 系列:
-
全宽刀片服务器 (最多 4 台):
- B250 系列:
Cisco UCS B250 M3 (较旧型号)
（图片来源网络，侵删） - B440 系列:
- Cisco UCS B440 M4 (四路处理器)
- B250 系列:
注意: 虽然某些更新的 UCS Manager 软件版本可能支持更新的刀片（如 B200 M5/M6），但在硬件兼容性上，UCS 5108 机箱是为 M3 和 M4 系代刀片设计的，对于更新的刀片，应考虑更新的机箱型号（如 UCS 5108 或 UCS 6200 系列）。
网络与 I/O
这是 UCS 架构的核心优势，所有网络通信都通过背板上的 Fabric Extender (FEX) 功能完成。
| 参数 | 描述 |
|---|---|
| 连接方式 | 必须通过 Cisco Fabric Interconnects (FI) 连接，通常两台 FI 配置为高可用集群。 |
| 背板带宽 | 40 Gbps，这是指机箱内部每个刀片服务器到背板的聚合带宽。 |
| 上行链路 | 机箱通过 4 个或 8 个 10 Gbps 的上行链路端口连接到 Fabric Interconnect，这些端口通常是 SFP+ 光纤接口。 |
| 网络虚拟化 | 支持 Cisco vNIC (虚拟网络接口卡) 技术，每个刀片服务器可以虚拟出多个 vNIC，这些 vNIC 直接与网络策略关联，无需在服务器操作系统层面配置 VLAN。 |
| 管理网络 | 机箱和所有插入的刀片服务器都通过一个统一的管理平面进行管理，由 UCS Manager 软件控制。 |
存储能力
存储能力完全取决于插入的刀片服务器型号。
| 参数 | 描述 |
|---|---|
| 本地存储 | 存储由刀片服务器自身提供： • B200 M3/M4: 通常支持 2-3 个 2.5 英寸 SAS/SATA/SSD 硬盘。 • B420 M4: 通常支持 4-8 个 2.5 英寸 SAS/SATA/SSD 硬盘。 • B440 M4: 通常支持 8-16 个 2.5 英寸 SAS/SATA/SSD 硬盘。 |
| 外置存储 | 通过 Fabric Interconnect 连接到外部存储网络（如 SAN），支持 FCoE (Fibre Channel over Ethernet) 和 iSCSI 协议，实现 SAN 存储的整合与访问。 |
管理
| 参数 | 描述 |
|---|---|
| 管理控制器 | 集成 Cisco Integrated Management Controller (IMC)，提供带外管理功能。 |
| 管理软件 | 通过 Cisco UCS Manager (UCSM) 进行集中管理，UCSM 是一个图形化界面，可以管理整个 UCS 域，包括机箱、刀片、网络、存储和策略。 |
| 管理接口 | 通常提供一个专用的 RJ-45 管理端口和一个专用的 USB 端口。 |
| 固件/BIOS | 支持固件的统一升级和管理。 |
电源与散热
| 参数 | 描述 |
|---|---|
| 电源模块 | 热插拔、冗余电源，常见型号： • C1K4-PAC: 1200W AC 电源 • C1K4-PDC: 1200W DC 电源 • C2K4-PAC: 2000W AC 电源 (用于高功耗配置) |
| 散热 | 热插拔、冗余风扇模块，风扇转速可根据机箱内部温度自动调节，以优化散热和噪音。 |
| 类别 | 关键规格 |
|---|---|
| 物理规格 | 4U 高度，最多 8 台半宽或 4 台全宽刀片 |
| 计算平台 | 主要兼容 UCS B200 M3/M4, B420 M4, B440 M4 等刀片 |
| 网络架构 | 通过 Fabric Interconnect 连接，背板带宽 40 Gbps，上行 4/8 x 10G SFP+ |
| 网络技术 | 核心 UCS 特性：vNIC, vHBA, 统一策略 |
| 存储支持 | 本地 SAS/SATA/SSD + 外部 FCoE/iSCSI SAN |
| 管理方式 | 集中通过 Cisco UCS Manager (UCSM) 进行统一管理 |
| 电源/散热 | 冗余热插拔电源和风扇模块 |
典型应用场景
由于其高密度和统一管理的特性，Cisco UCS 5108 非常适合以下场景：
（图片来源网络，侵删）
- 虚拟化: 作为 VMware vSphere 或 Microsoft Hyper-V 的主机池,实现快速部署和灵活调配。
- 数据中心整合: 将大量物理服务器整合到少数几个机箱中，简化管理,降低空间和能耗成本。
- 云服务提供商: 作为构建私有云或托管云平台的基础架构。
- 高性能计算: 需要高密度计算节点和低延迟网络的应用。
希望这份详细的参数表能帮助您全面了解 Cisco UCS 5108，如果您需要了解某个特定刀片型号的参数或有其他问题,请随时提出。
