Surface Pro2拆机，内部结构有何玄机？

重要声明与风险提示

1. 失去保修：拆机将立即让你的设备失去官方保修。
2. 数据安全：在开始之前，请务必备份所有重要数据，可以使用外置硬盘或云服务进行备份。
3. 损坏风险：拆机过程存在损坏设备的风险，包括屏幕、外壳、电池和内部元件，请严格按照步骤操作，不要使用蛮力。
4. 电池危险：Surface Pro 2 的电池是可拆卸的，但仍需小心处理，避免刺穿、弯曲或短路电池端子，如果电池鼓包，请立即停止操作并寻求专业帮助。
5. 责任自负：本指南仅供参考，任何因拆机导致的损坏或损失，由您自行承担。

第一部分：准备工作

所需工具

1. 撬棒/塑料卡片：至少两把，推荐使用专业的塑料撬棒，可以有效避免划伤外壳，如果没有，旧银行卡或会员卡也可以。
2. T5 和 T6 梅花螺丝刀：用于拆卸背面的螺丝。
3. 塑料撬片：用于分离屏幕边框和中框，比撬棒更薄更灵活。
4. 吸盘：用于吸附屏幕，方便分离屏幕和中框。
5. 防静电手环：强烈建议佩戴，以防止静电损坏精密电子元件。
6. 工作台：一个干净、光线充足、宽敞的平面。
7. 容器：用于存放拆下的螺丝，因为不同位置的螺丝长度可能不同，搞混会导致后续安装困难。

第二部分：详细拆机步骤

准备工作与移除支架

1. 关机并断开所有连接：确保 Surface Pro 2 已完全关机，并断开电源适配器、键盘盖、所有外接设备等。
2. 移除支架：将设备背面朝上，你会看到支架的两个卡扣，用手指或撬棒轻轻向外掰开卡扣，即可取下支架。

拆卸后盖

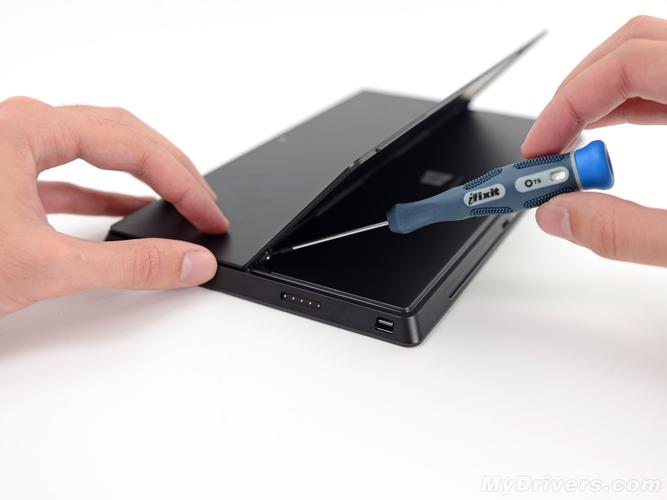

1. 拧下所有螺丝：将设备背面朝上，用 T5 螺丝刀拧下所有螺丝，Surface Pro 2 的背面共有 10 颗螺丝。
   • 注意：这些螺丝长度不完全相同，建议按照位置顺序摆放，或者拍照记录，以便安装时能对号入座，较长的是固定中框的螺丝，较短的是固定无线网卡天线的螺丝。
2. 撬开后盖：
   • 在背面贴纸的边缘（通常是微软logo下方或侧面）用薄塑料撬片或卡片小心插入。
   • 沿着边缘慢慢滑动,切断后盖与中框之间的胶水，需要稍微用一点力，但一定要均匀，避免撬弯后盖。
   • 当一个边缘撬开后,用吸盘吸住后盖，继续沿四周滑动，直到整个后盖被分离。
   • 小心：后盖与中框之间有连接排线（可能是摄像头或状态灯的），完全分离前不要强行拉开。

断开内部排线

1. 抬起后盖：将后盖小心地抬起，但不要完全移开，因为下面有排线连接。
2. 断开排线：
   • 你会看到几根连接到主板和屏幕的排线,这些排线通常通过一个小的黑色塑料卡扣固定。
   • 用指甲或撬棒轻轻地将卡扣向上抬起（不是向外拉），然后就可以将排线从插槽中抽出。
   • 常见的排线包括：
     • 电池排线：连接到主板上，通常是扁平的宽排线。
     • 状态灯/摄像头排线：连接到屏幕下方。
     • 无线网卡天线线：有两根，连接到无线网卡上（通常是白色的和黑色的细线）。

拆卸电池

电池是拆机过程中最需要注意的部分。

1. 断开电池排线：按照步骤三的方法，断开连接到主板的电池排线。
2. 移除电池固定胶带：电池上贴有双面胶带或魔术贴，用于将其固定在中框内。
3. 小心分离电池：
   • 用塑料撬片从电池边缘的缝隙插入,慢慢将电池与中框分离。
   • 电池非常脆弱,绝对不要用金属工具直接接触电池，以免造成内部短路。
   • 需要耐心地、一点一点地用撬片和热风枪（可选，但能极大降低难度）加热胶带，同时将电池慢慢“剥离”中框，这个过程可能需要 10-20 分钟。
   • 如果电池有轻微鼓包,操作时要格外小心。

拆卸屏幕组件

1. 断开屏幕排线：现在只剩下连接屏幕的排线了，同样，找到它的黑色卡扣，向上抬起并拔出排线。
2. 分离屏幕和中框：
   • 用塑料撬片沿着屏幕边框的缝隙,小心地插入屏幕和中框之间。
   • 沿着四周滑动,切断屏幕边框上的胶水。
   • 注意：屏幕非常脆弱且昂贵，操作时务必轻柔，避免对屏幕施加压力或弯曲。
   • 分离后,整个屏幕组件就可以从设备中取出了。

拆卸主板和其他组件

现在你可以看到内部的核心部件了。

1. 拧下主板螺丝：用 T6 螺丝刀拧下固定主板的几颗螺丝。
2. 断开其他连接：断开连接到主板的其他排线（如扬声器、触摸板等）。

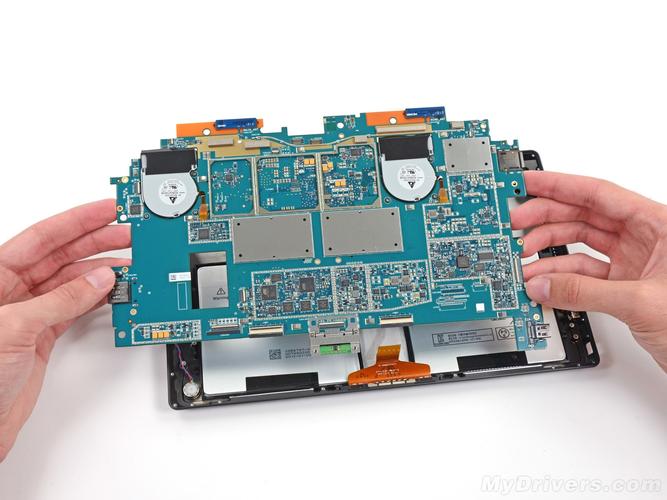

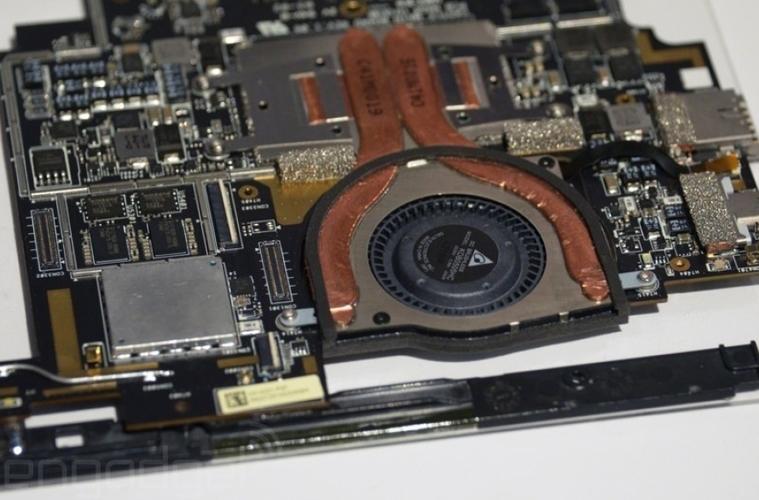

3. 取下主板：小心地将主板从设备中取出，注意主板下方可能还有散热风扇和铜管，它们是固定在主板上的，可以一起取出。
4. 拆卸风扇：如果需要清洁或更换风扇，拧下固定风扇的螺丝即可。
5. 拆卸内存/SSD：
   • Surface Pro 2 的内存和 SSD 是焊接在主板上的，用户无法自行升级，这是设计上的一个重要限制。

第三部分：清洁、维修与重新组装

• 清洁：如果只是清洁灰尘，可以用软毛刷和压缩空气罐清理风扇、散热片和排线接口，注意不要让液体进入任何接口。
• 维修：如果你是为了更换某个部件（如电池、屏幕），在安装新部件前，确保接口干净无尘。
• 重新组装：
  1. 按照与拆卸相反的顺序进行组装。
  2. 特别注意：在安装电池和屏幕时，确保排线完全插入插槽，然后听到“咔哒”一声，再轻轻按下卡扣将其固定好，这是最常见的安装失败原因。
  3. 在合上后盖之前,再次检查所有排线是否都已连接。
  4. 拧回螺丝时,请确保使用正确长度的螺丝，并按照对角线的顺序拧紧，以保证压力均匀。

常见问题与解决方案

• Q: 后盖撬不开，感觉非常紧？

  A: 胶水可能很牢固，可以尝试用热风枪（低温档）均匀加热后盖边缘，软化胶水后再撬，注意不要过热，以免损坏内部元件。

• Q: 拆开后盖后，排线拉断了怎么办？


  （图片来源网络，侵删）

  A: 这是一个高风险操作，排线非常细小脆弱，如果只是松动，可以尝试重新插拔，如果已经断裂，需要焊接或更换整块主板/屏幕组件，成本极高。

• Q: 重新组装后，触摸屏/键盘/触控板不工作了？

  A: 99% 的原因是排线没有插好或没有卡紧，请重新打开后盖，检查所有排线是否完全插入插槽，并确保黑色卡扣已经扣到位。

• Q: Surface Pro 2 可以升级内存和硬盘吗？


  （图片来源网络，侵删）
  • A: 不可以，内存和 SSD 都是直接焊接在主板上的，用户无法自行升级，这是 Surface Pro 2 乃至早期 Surface Pro 系列的一个主要缺点。

希望这份详细的指南能帮助你顺利完成拆机工作！祝你操作顺利！
