惠普EliteBook 2570P拆机步骤详解？

在开始之前，请务必阅读以下重要提示：

1. 安全第一： 断开所有外部电源（AC适配器），并移除电池，如果电池是内置的且不易拆卸，请确保在断电后等待几分钟,让电容中的电量完全释放。
2. 防静电： 人体静电可能损坏精密的电子元件，建议佩戴防静电手环，或在触摸金属部件前触摸一下接地的金属物体（如暖气管）以释放静电。
3. 工具准备： 准备一套合适的螺丝刀，特别是 PH0 和 PH1 的十字螺丝刀，可能还需要一个塑料撬棒（或信用卡）来拆卸卡扣。
4. 记录与拍照： 拆卸过程中，螺丝的种类和长度各不相同，强烈建议使用一个小盒子分门别类地存放螺丝，并随时拍照记录下每个步骤,以便后续安装。
5. 注意排线： 很多部件（如键盘、触摸板、摄像头）都通过非常细小的排线连接主板，拆卸时要小心拔插排线，不要用力拉扯，通常需要先掀开排线插槽上的小金属卡扣,才能取出或插入排线。

拆机步骤详解

第一步：准备工作与移除外部部件

1. 关机并断电： 完全关闭电脑,拔掉电源适配器。
2. 移除电池：
   • 将电脑翻到背面。
   • 你会看到电池由两颗十字螺丝固定,拧下这两颗螺丝。
   • 电池上有一个提手,向外拉动提手即可将电池取出。
3. 移除光驱（如果配备）：
   • 在背面，光驱由一颗螺丝固定,拧下这颗螺丝。
   • 将光驱从插槽中水平向外拉出即可。

第二步：拆下后盖

2570p 的后盖是通过卡扣固定的,没有螺丝。

1. 将电脑翻到正面,屏幕朝向你。
2. 注意： 拆后盖时，通常需要先拆下键盘，因为键盘的金属框架是固定后盖的一部分，这一步我们实际上先进入 第三步，拆下键盘和掌托,后盖才能顺利取下。

第三步：拆下键盘、掌托和上盖

这是整个拆机过程中最关键、最需要小心的步骤。

1. 移除掌托螺丝：
   • 将电脑翻到背面，找到掌托（键盘下方的区域）周围的螺丝，它们通常藏在橡胶脚垫下,需要用牙签或撬棒将其挑开。
   • 拧下所有掌托相关的螺丝。注意长度和位置，一定要分开放置！
2. 断开排线：
   • 将电脑翻到正面,打开屏幕。
   • 小心地将屏幕向上打开约120-150度,这样更容易操作。
   • 你需要断开几根关键的排线：
     • 摄像头排线： 屏幕转轴附近,通常有黑色或白色的排线。
     • 无线网卡天线： 屏幕转轴附近，通常有两根细长的白色线（天线）。
     • 触摸板排线： 键盘下方,掌托区域。
     • 键盘排线： 键盘下方,掌托区域。
   • 如何拔插排线： 用指甲或撬棒轻轻挑起排线插槽上的小金属卡扣（通常是Z字形），然后才能将排线水平拔出，插入时，先将排线完全插入插槽,然后轻轻压下卡扣将其固定。
3. 拆下键盘：
   • 键盘由几颗螺丝固定在掌托下方。
   • 拧下这些螺丝后,键盘就可以被轻轻撬起。
   • 小心地将键盘向上翻起，但不要完全脱离机身,因为它还连接着一根排线。
   • 找到键盘排线，按照上述方法断开,然后将键盘完全移除。
4. 拆下掌托和上盖：
   • 掌托区域应该只剩下几颗螺丝固定着,拧下它们。
   • 用塑料撬棒从掌托的缝隙（如掌托与屏幕边框的缝隙）开始,小心地撬开所有卡扣。
   • 一旦所有卡扣都被撬开，整个上盖（包含掌托、触摸板、开机按钮等）就可以从主板上分离出来,你将看到完整的内部结构。

第四步：访问内部主要部件

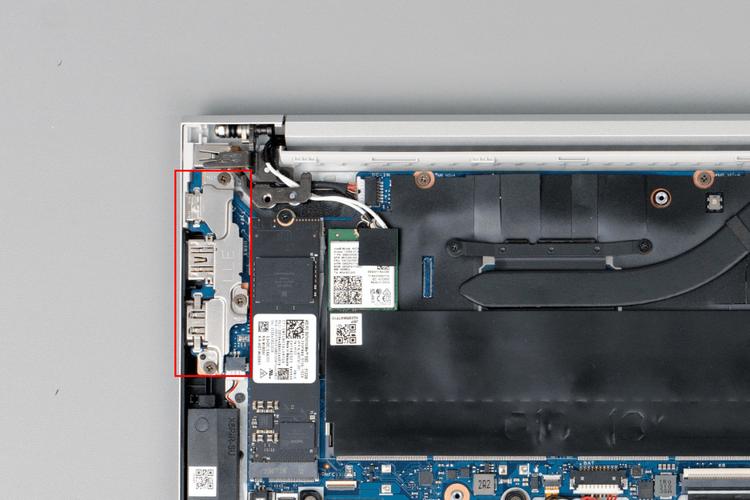

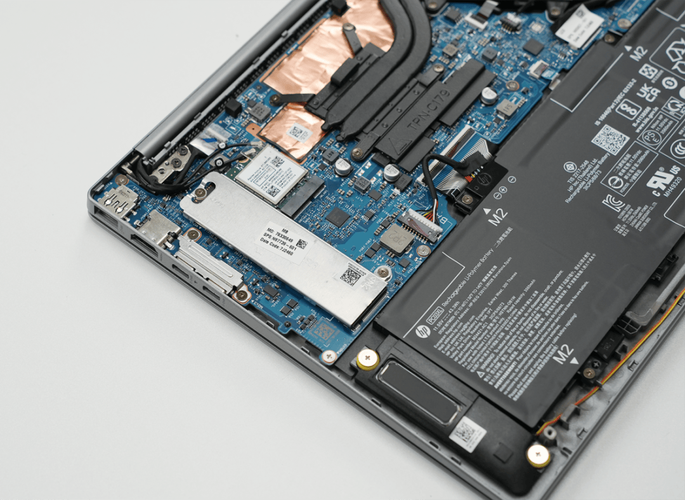

现在你可以看到主板、散热模组、内存、硬盘等核心部件。

1. 散热模组：
   • 散热模组由几颗螺丝固定在主板上,并且通常连接着CPU和GPU的排线。
   • 断开风扇的电源排线。
   • 拧下散热模组的固定螺丝（通常是4颗），并按照顺序放置,因为螺丝可能长度不同。
   • 小心地将散热模组取下。注意： 如果CPU和GPU之间有导热垫，不要轻易丢弃或弄脏，如果需要更换硅脂,请一并清洁。
2. 内存：
   • 内存条通常有两个插槽,位于散热模组下方。
   • 内存条两侧有金属卡扣，向外拨开卡扣，内存条会自动弹起,然后即可拔出。
3. 无线网卡：
   • 无线网卡通常由一颗小螺丝固定,并且有两根天线需要拔下。
   • 拧下螺丝,将网卡以约45度角拔出。
4. 硬盘：
   • 硬盘通常被一个金属支架固定。
   • 断开硬盘的数据和电源排线。
   • 拧下固定支架的螺丝,然后将硬盘连同支架一起取出。
   • 如果需要更换,将硬盘从支架上拆下即可。
5. CMOS 电池：
   • 位于主板上,是一个小小的圆形纽扣电池。
   • 它通常由一个小的塑料卡扣或一根金属丝固定，解开固定装置,即可将其拔出。
   • 作用： 取下CMOS电池可以清除BIOS密码,并恢复BIOS设置为默认值。

第五步：清洁、升级与安装

• 清洁： 如果你只是想清洁灰尘，现在是用毛刷和吹气球（或压缩空气罐）清洁散热鳍片和风扇的最佳时机。
• 升级：
  • 内存： 可以更换或增加DDR3内存条。
  • 硬盘： 可以更换为2.5英寸的SATA SSD,这是提升2570p性能最有效的方法。
  • 无线网卡： 可以更换为支持Wi-Fi 6的AX200/AX210等型号（需确认天线接口兼容）。
• 安装：
  • 安装过程与拆卸过程完全相反,请务必按照你之前拍摄的图片和分类的螺丝进行安装。
  • 特别注意： 安装散热模组时,请确保在CPU和GPU上均匀涂抹新的导热硅脂。
  • 重新连接所有排线，特别是屏幕和键盘的排线,确保卡扣都已扣紧。
  • 合上后盖和掌托,拧上所有螺丝。

惠普 EliteBook 2570p 的拆机虽然步骤较多，但逻辑清晰，最核心的难点在于拆下键盘和掌托，以及处理各种细小的排线，只要你有耐心，仔细操作,完全可以成功完成。

祝你拆机顺利！ 如果在过程中遇到任何问题,可以随时提问。
