⚠️ 重要安全提示：

1. 断开电源： 在开始任何操作之前,请务必拔掉打印机的电源线和所有连接线缆。
2. 断开墨盒： 拆机前，请先取出所有墨盒,避免墨水泄漏。
3. 佩戴手套： 建议佩戴防静电手套和护目镜,防止划伤手部或墨水溅入眼睛。
4. 工作台面： 在干净、光线充足、铺上软布或报纸的工作台上进行操作,防止刮伤外壳和零件掉落。
5. 拍照记录： 每一步拆卸前，用手机拍照，特别是关于线缆连接和螺丝位置,以便于后续安装。
6. 零件收纳： 准备一个盒子或小袋子，分类存放拆下的螺丝和小零件,避免丢失。
7. 注意卡扣： Epson 打机外壳通常由很多塑料卡扣固定，拆卸时请务必小心，使用塑料撬棒,避免暴力导致卡扣断裂。

第一部分：准备工作与外壳拆卸

这是最基础的一步，目的是打开外壳,接触到内部的机械结构。

所需工具：

• 小型十字螺丝刀
• 塑料撬棒（非常重要,避免刮伤塑料）
• 镊子（用于夹取小零件）

步骤：

1. 放置打印机： 将打印机倒置或侧置，以便于从底部和侧面拆卸螺丝，这里我们选择倒置,因为底部的螺丝通常是固定外壳的关键。
2. 拆除底部螺丝：
   • 在打印机的底部，你会找到几个橡胶脚垫,用小刀或撬棒小心地将它们撬开。
   • 橡胶脚垫下面通常隐藏着固定外壳的十字螺丝,将所有螺丝拧下并妥善放置。
   • 注意： 有些螺丝长度可能不同，请务必记住它们各自的位置,或者按顺序放好。
3. 分离外壳：
   • 将打印机正放,底部的螺丝已经全部拆除。
   • 使用塑料撬棒，沿着打印机外壳的缝隙（通常是前盖、后盖和侧面的接缝）小心地撬开。
   • 从后部或侧面开始，逐步分离上下两部分外壳，你会听到“咔哒”声,这是卡扣在分离。
   • 关键点： 分离外壳时，请务必注意连接前面板控制板（如果有）和状态指示灯的排线，这些排线通常很短,需要先断开或小心地让外壳通过。
4. 完全移除外壳：

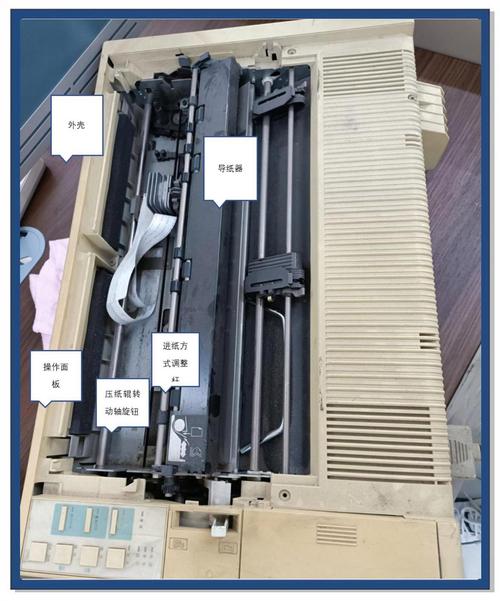

   当所有卡扣都松开后，小心地将上半部分或下半部分的外壳取下,打印机的内部机械结构就完全暴露出来了。


   （图片来源网络，侵删）

第二部分：内部核心部件拆卸

进入内部后，你会看到几个核心部件：打印头、墨车、传动机构、主电路板等。

打印头

打印头是 Epson 打印机的核心，通常位于墨车下方,是固定在机架上的。

• 定位： 打印头是一个金属制的长条形部件,上面有很多微小的喷孔。
• 拆卸：
  1. 找到连接打印头的柔性扁平电缆，它会从打印头连接到主电路板，轻轻拔下这个连接器（通常有一个小卡扣，需要先抬起）。
  2. 打印头通常由一到两个螺丝固定在金属机架上,拧下这些螺丝。
  3. 小心地取下打印头。注意： 打印头非常精密且昂贵，切勿用手触摸其喷嘴部分,也不要掉落。

墨车

墨车是装载墨盒并负责左右移动的部件。

• 定位： 墨车位于打印头下方,由一根齿条带驱动。
• 拆卸：
  1. 断开线缆： 墨车上通常连接着两根线缆：一根是连接到打印头的柔性扁平电缆，另一根是连接到主电路板的传感器线缆,先将这两根线缆拔下。
  2. 解开齿条带： 墨车由一根黑色的齿条带（同步带）驱动，你需要将这根带子从墨车的齿轮上松开，可以先将墨车移动到打印机一侧,以便于操作。
  3. 移除固定螺丝： 墨车本身可能由螺丝固定在导轨上，也可能只是通过导轨和卡槽定位，检查一下,拧下所有固定螺丝。
  4. 取出墨车。

清洁单元/刮墨垫

这是位于打印机最右侧（或左侧）的一个部件,负责在每次打印后清洁打印头。

• 定位： 一个带有橡胶刮片和海绵的塑料盒,通常位于墨车行程的末端。
• 拆卸：
  1. 找到固定清洁单元的螺丝。
  2. 拧下螺丝,小心地将其拔出。
  3. 注意清洁单元可能连接有传感器线缆,一并拔下。

传动机构

包括步进电机、导轨、齿条带等。

• 定位： 步进电机通常在打印机的一侧，通过齿轮驱动齿条带,从而带动墨车移动。
• 拆卸：
  1. 拧下固定步进电机的螺丝。
  2. 电机可能还连接着主电路板的线缆,拔下它。
  3. 如果需要，可以取下齿条带和导轨，但通常在清洁或维修时,不需要完全拆下整个传动机构。

主电路板

• 定位： 通常在打印机的后部或底部,是最大的电路板。
• 拆卸：
  1. 断开所有连接： 这是最关键的一步，将连接到电路板上的所有线缆一一拔下，包括电源线、电机线、传感器线、控制面板线等,最好拍照记录。
  2. 拧下固定电路板的螺丝。
  3. 小心地取下电路板。

第三部分：拆机后的清洁与维护

拆开打印机的主要目的是进行清洁和维护。

1. 清洁打印头：
   • 使用无水酒精（浓度95%以上）和棉签，轻轻擦拭打印头底部的触点和喷嘴，不要用纸巾,容易掉屑。
   • 可以用注射器吸取少量酒精，从打印头的进墨口（如果有）注入,帮助溶解堵塞的墨水。
2. 清洁墨车：

   检查墨车底部的海绵和吸墨口,用酒精棉签清洁。

3. 清洁导轨和齿条带：

   用酒精棉签擦拭导轨和齿条带，确保无灰尘和墨水污渍,以保证墨车移动顺畅。

4. 清洁清洁单元：

   如果清洁单元的刮片或海绵老化严重，可以考虑更换,否则用酒精清洁干净。

5. 检查皮圈：

   Epson 打印机内部有很多用于密封和吸墨的橡胶皮圈，检查它们是否老化、变硬或破损，如有需要,应予以更换。

第四部分：组装与测试

清洁完成后,按照与拆卸相反的顺序进行组装。

1. 安装主电路板： 将电路板放回原位，拧紧螺丝，然后重新连接所有线缆，确保每根线缆都插到位,没有插反或插错。
2. 安装传动机构： 安装步进电机和导轨。
3. 安装清洁单元： 放回清洁单元并拧紧螺丝。
4. 安装墨车：
   • 将齿条带重新套在墨车的齿轮上。
   • 将墨车放回导轨上,确保它能左右顺畅移动。
   • 连接好墨车上的两根线缆。
5. 安装打印头： 将打印头放回原位，拧紧固定螺丝,然后连接好打印头线缆。
6. 合上外壳： 小心地将上半部分外壳扣回下半部分，确保所有卡扣都“咔哒”一声对齐并扣紧。
7. 安装底部螺丝： 将打印机倒置，装回所有底部的螺丝,并重新粘好橡胶脚垫。
8. 测试：
   • 插上电源，开机,检查所有指示灯是否正常。
   • 装入墨盒。
   • 通过打印机自带的清洁程序进行打印头清洁。
   • 打印一张测试页，检查打印效果是否正常，墨车移动是否顺畅,有无异响。

希望这份详细的图解指南能帮助您成功完成 Epson 600F 的拆机、清洁和维护工作！祝您操作顺利！
