三星Galaxy Tab拆开后藏着哪些秘密？

⚠️ 重要声明：风险自负

• 保修失效：自行拆机将立即导致设备官方保修失效。
• 数据丢失：操作不当可能导致设备损坏、数据丢失甚至完全无法开机。
• 安全风险：内部有电池等敏感元件，操作不当有短路、起火的风险。
• 建议：如果您没有拆机经验，建议将设备交给专业的维修店，如果您决定自行操作，请务必全程小心谨慎。

第一部分：准备工作

工具准备

“工欲善其事，必先利其器”，准备一套合适的工具至关重要。

• 必备工具：

  • 热风枪 / 吹风机：用于软化屏幕边缘的胶水，没有热风枪，大功率吹风机（调至最高温）可以替代，但效果稍差且需要更长时间。
  • 撬棒/撬片：推荐使用 塑料撬棒（如 iFixit 拆机套装），可以避免刮伤机身和屏幕，至少需要几片不同厚度的。
  • 吸盘：用于吸附屏幕，便于开始撬开。
  • 螺丝刀套装：需要包含 Phillips #00 (PH000) 螺丝刀，这是三星设备最常用的螺丝尺寸，最好有磁吸功能，方便取螺丝。
  • 镊子：尖头和弯头镊子各一把，用于夹取小零件和排线。
  • 塑料卡片/薄塑料片：如旧会员卡、吉他拨片等，用于初步分离屏幕和边框。

• 可选但推荐：

  • 拆机胶带：用于在分离屏幕后粘住屏幕总成，防止其意外掉落摔碎。
  • iOpener：一种专用的加热布，可以均匀地加热屏幕边缘，比热风枪更温和。
  • 工作灯/放大镜：提供良好的照明，便于观察细节。
  • 抗静电手环：防止静电损坏内部电子元件。

环境准备

• 在一个干净、明亮、宽敞的平面上进行操作。
• 在桌上铺一块柔软的布或毛巾，防止刮伤设备或零件掉落摔坏。
• 准备一个小盒子或磁吸垫，用于分类存放拆下的螺丝（不同位置的螺丝长度可能不同，装混会导致装回后压坏屏幕或主板）。

软件准备

• 备份数据！备份数据！备份数据！ 重要的事情说三遍，使用 Samsung Smart Switch 或云服务（Samsung Cloud, Google Drive）将所有重要数据备份到电脑或云端。

第二部分：通用拆机步骤（以 Galaxy Tab S/SFE/FE 系列为例）

不同型号的 Galaxy Tab 在细节上会有差异，但基本流程相似。

步骤 1: 加热屏幕边缘

• 目的：软化屏幕与金属边框之间固定的 B-7300/B-7200 胶水。
• 操作：
  1. 将设备屏幕朝上放置在柔软的布上。
  2. 使用热风枪或吹风机,在低温（约 80-100°C）和中低风速下，沿着屏幕边缘缓慢移动，均匀加热，建议绕屏幕加热 2-3 圈。
  3. 注意：不要将热风枪对准一个点长时间加热，以免烧坏屏幕或内部元件，加热时间不宜过长，感觉屏幕边缘温热即可（大约 60-80°C）。

步骤 2: 初步分离屏幕

• 目的：打开一条缝隙，为后续撬开创造条件。
• 操作：
  1. 将吸盘吸附在屏幕右下角（或任何方便施力的位置）。
  2. 用一只手按住设备背面,另一只手垂直向上拉吸盘。
  3. 用薄塑料卡片从屏幕和边框的缝隙中轻轻插入，尝试打开一条小缝隙，一旦有缝隙，立刻用撬棒卡住。

步骤 3: 撬开屏幕

• 目的：沿着屏幕边缘，逐步分离屏幕和边框。
• 操作：
  1. 从已打开的缝隙开始,使用塑料撬棒，配合塑料卡片，沿着屏幕边缘慢慢移动，一边撬，一边用卡片划开被融化的胶水。
  2. 技巧：保持撬棒和卡片紧贴屏幕背面，而不是直接插在屏幕和边框之间，这样可以最大限度地减少对屏幕的压迫，降低屏幕碎裂的风险。
  3. 顺着一个方向（例如顺时针）一圈一圈地撬开，每撬开一段，就用拆机胶带将屏幕和边框粘在一起，防止屏幕意外弹回摔碎。
  4. 当撬到接近最后一边时（通常是电源键或音量键一侧），要格外小心，因为这里通常有排线连接。

步骤 4: 断开屏幕排线

• 目的：完全分离屏幕总成。
• 操作：
  1. 小心地抬起屏幕,你会看到屏幕连接到主板的几根排线。
  2. 千万不要直接拔排线！ 绝大多数排线都使用 ZIF (零插入力) 连接器。
  3. 找到连接器上的小卡扣（通常是黑色的，在一端或两侧）。
  4. 用指甲或撬棒轻轻地将卡扣向上抬起（大约 90 度），排线就会自动松开。
  5. 然后就可以用镊子将排线水平地抽出来,装回时，先将排线插到底，再压下卡扣并听到“咔”的一声即可。

步骤 5: 拆卸内部组件

• 目的：根据你的维修需求（如换电池、清灰、换主板等），拆卸相应部件。
• 操作：

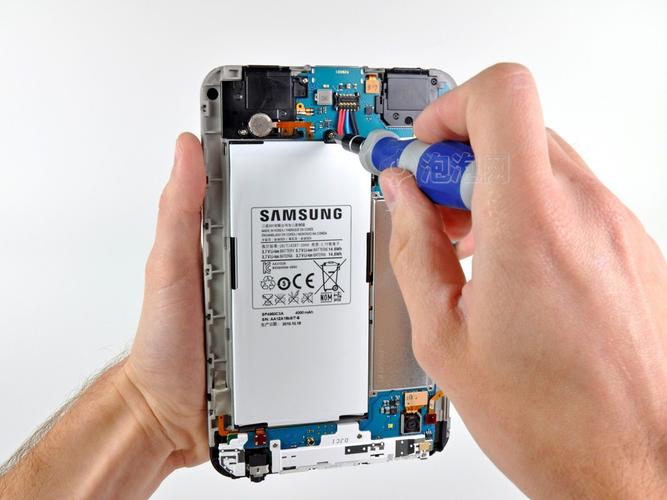

  1. 断开电池连接器：这是最重要的一步！在操作任何其他部件之前，必须先断开电池与主板的连接，防止短路。
  2. 拧下所有固定后盖或内部支架的螺丝。务必分类存放！

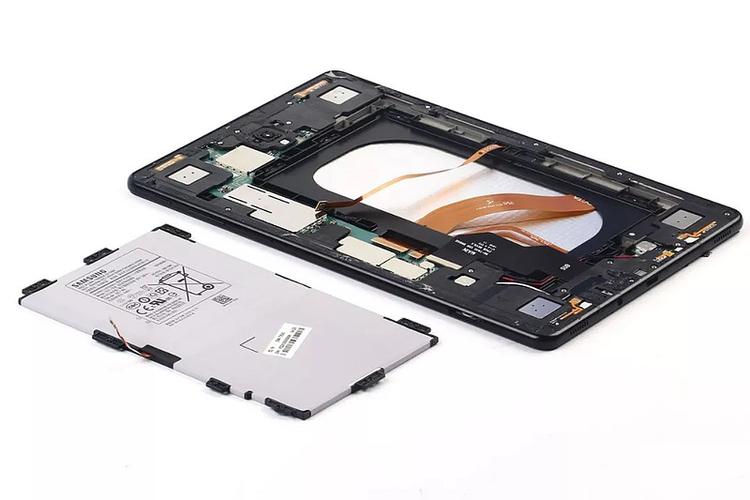

  3. 小心地移除后盖或支架,你就可以看到电池、扬声器、摄像头等部件。
  4. 拆卸这些部件时,同样需要断开它们的 ZIF 排线，记住每个排线的位置，最好拍照留念。
  5. 更换电池通常是 Galaxy Tab 拆机中最困难的任务，因为电池用大量胶水粘在机身上，需要非常小心地用撬棒和热风枪慢慢分离。

步骤 6: 组装

• 目的：将所有部件装回。
• 操作：
  1. 清洁：确保所有接触面干净无尘、无胶残留。
  2. 安装：按照拆卸的相反顺序进行安装，先连接内部组件的排线，再连接屏幕排线，最后连接电池排线。
  3. 上胶：如果更换了屏幕，需要重新涂上新的 B-7300/B-7200 胶水，胶水要均匀涂抹在边框上。
  4. 合屏：将屏幕对准边框，从一端开始，轻轻按压，让屏幕和胶水紧密贴合，可以借助压具或书本均匀施压，静置几小时让胶水固化。
  5. 拧螺丝：将所有螺丝按照正确的位置和长度拧回，不要过度拧紧，以免损坏螺丝孔或内部元件。

第三部分：不同型号 Galaxy Tab 的注意事项

1. Galaxy Tab S 系列 (如 S7, S8, S9)：


   （图片来源网络，侵删）
   • S Pen 槽：屏幕底部有一个 S Pen 槽，附近有排线和传感器，撬开屏幕时要格外小心，避免损坏。
   • 后置摄像头：部分型号的摄像头模组是粘在屏幕背面的，分离屏幕时可能会一起被带下来，需要轻轻取下。
   • 电池：通常采用大面积胶水固定，拆卸难度较高。

2. Galaxy Tab S FE 系列 (如 S7 FE, S8 FE)：

   • 结构相对简单：通常比 S 系列更容易拆机，是新手练习的好选择。
   • 注意螺丝位置：部分螺丝可能藏在脚垫或标签下，需要先仔细检查并移除。

3. Galaxy Tab A 系列 (如 A7, A8)：

   • 入门级设计：通常更注重成本，内部结构可能更紧凑，但螺丝和排线布局相对直接。
   • 电池：同样需要大量胶水，但面积可能比 S 系列小一些。

4. 较老型号 (如 Tab S3, Tab S4, Tab A 2025)：

   • 物理 Home 键：一些老型号在屏幕下方有物理 Home 键，这个区域的结构会更复杂，排线更多，是拆机难点。
   • 胶水技术：老型号的胶水可能更硬，需要更充分地加热。

第四部分：拆机视频和教程资源

文字描述不如直观的视频演示,在动手前，强烈建议先在网上找到与你具体型号完全匹配的拆机视频。

• 推荐网站：
  • iFixit：ifixit.com - 提供非常详细的图文拆机指南和评分（1-10分，10分最难）。
  • YouTube：搜索 "Your Tablet Model + Teardown" 或 "Your Tablet Model + 拆机"（"Galaxy Tab S7 Teardown"），有很多专业的维修频道，如 JerryRigEverything, PBKreviews, iFixit 等。

三星 Galaxy Tab 拆机是一项精细的工作，成功的关键在于：

1. 对工具的熟练掌握。
2. 耐心和细致，特别是加热和分离屏幕的过程。
3. 提前研究，观看与你设备型号完全一致的拆机视频，做到心中有数。
4. 分类存放螺丝，这是装回后不出问题的保证。

祝您拆机顺利！
