这份详细的 ThinkPad W530 拆机指南将带你一步步完成整个过程，涵盖准备工作、步骤、以及注意事项。
（图片来源网络，侵删）
重要提示：安全第一！
- 断开所有电源： 在开始之前，请务必拔掉电源适配器，并移除笔记本电池，对于 W530，电池位于底部,通过一个锁扣固定。
- 防止静电： 人体静电可能损坏精密的电子元件，请佩戴防静电手环，或者经常触摸金属物体（如未上漆的机箱螺丝）来释放静电。
- 准备合适的工具： 准备一套合适的螺丝刀,尤其是小十字螺丝刀和塑料撬棒。
- 记录与拍照： 拆机过程中会拆下很多螺丝，它们可能长度不同，建议边拆边拍照，或者用一个小盒子分门别类地存放，并做好标记,以免装回时装错。
第一步：准备工作与移除部件
在拆开整个机身之前,我们需要先移除所有外接部件和盖板。
-
移除电池：

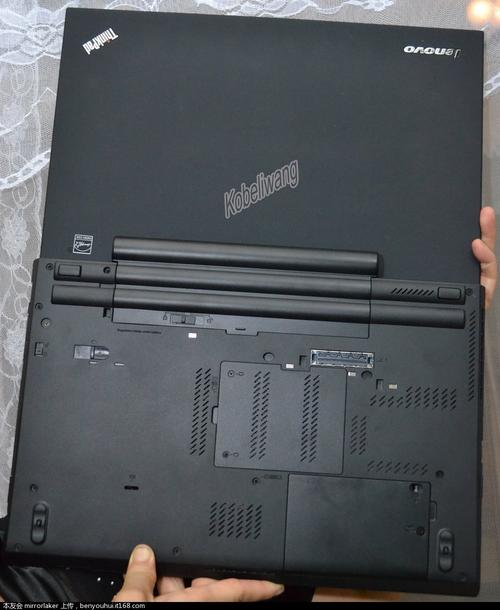

- 将笔记本翻到背面。
- 找到并滑动两个电池锁扣（通常位于电池两侧）。
- 电池会自动弹起,然后将其拔出。
-
移除光驱（可选）：
- W530 的光驱是模块化的,从机身右侧取出。
- 在背面找到光驱的固定螺丝,拧下。
- 将光驱向斜后方推出即可。
-
移除内存后盖：
（图片来源网络，侵删）- 在背面找到标有 "RAM" 或内存图标的盖板。
- 拧下固定盖板的螺丝（通常只有一颗）。
- 用撬棒或指甲从缝隙中轻轻撬开盖板,然后取下。
-
移除硬盘托架：
- 在背面找到标有 "HDD" 或硬盘图标的盖板。
- 拧下固定盖板的螺丝（通常有两颗）。
- 取下盖板后,你会看到一个硬盘托架。
- 拧下托架两侧的螺丝,然后水平向后抽出整个硬盘。
-
移除无线网卡（Wi-Fi/蓝牙）：
- 打开内存后盖,你会看到无线网卡。
- 先将天线线缆从网卡的两个小金属触点上拔下（天线是脆弱的，请用镊子或指甲轻轻捏住根部拔出，不要拉扯线缆）。
- 然后拧下网卡固定螺丝，或者将网卡侧面的卡扣拨开,即可将网卡抽出。
第二步：拆解主机底部
现在我们可以开始拆解主机底部的螺丝了。
-
拆下所有底部螺丝：
- 将笔记本翻到正面,打开屏幕。
- 仔细检查整个笔记本的底部和侧面边缘,拧下所有可见的十字螺丝。
- 特别注意：
- 有些螺丝可能隐藏在橡胶脚垫下面,需要用撬棒将其挑开。
- 螺丝的长度可能不同，务必分类存放！特别是固定键盘和掌托的长螺丝,和固定其他外壳的短螺丝混在一起会导致安装时损坏内部结构。
-
断开内部连接线（可选，但推荐）：
- 为了完全分离上下盖,我们需要断开几根关键的内部连接线。
- 摄像头连接线： 屏幕转轴附近，通常有一个小排线插头,轻轻拔起。
- 无线开关天线线： 如果之前没拆，现在可以在屏幕转轴附近找到,并拔下。
- 触摸板排线： 键盘下方,需要先撬开键盘才能看到。
第三步：分离键盘与掌托
这是拆解中最关键也是最需要小心的一步。
-
取下键盘：
- 将键盘轻轻向上翻起,你会看到它通过一根排线连接到主板上。
- 找到排线连接器（通常是一个小塑料卡扣），向上或向外拨开卡扣,然后轻轻将排线拔出。
- 完全取下键盘。
-
取下掌托/触摸板模块：
- 键盘下方就是掌托,它包含了触摸板和开机按钮等。
- 拧下固定掌托的螺丝（这些螺丝在键盘下方，所以必须先拆键盘）。
- 轻轻撬起掌托的边缘，它会卡在机身上的一些卡扣里，用塑料撬棒沿着边缘慢慢滑动,依次解开所有卡扣。
- 同样，掌托也有一根触摸板排线连接到主板,按照同样的方法拔掉。
第四步：分离上下盖
整个内部结构已经暴露，你可以轻松地将笔记本的上盖（屏幕和键盘面）与下盖（主机底面）分开了。
-
分离外壳：
- 从笔记本的转轴处开始,用塑料撬棒小心地撬开上下盖之间的缝隙。
- 沿着边缘慢慢滑动，依次解开所有卡扣，整个过程要轻柔,避免用力过猛导致外壳破裂。
- 分离后,你会看到屏幕排线仍然连接着主板。
-
断开屏幕排线：
- 屏幕排线从屏幕底部穿过转轴,连接到主板上。
- 小心地翻开屏幕，找到主板上的排线连接器，同样拨开卡扣,拔出排线。
- 上下盖已经完全分离。
第五步：访问内部组件
恭喜！现在你可以看到 W530 的“五脏六腑”了。
- 散热模块： 你会看到巨大的散热风扇和热管，连接到 CPU 和 GPU 上，如果需要更换硅脂或清理风扇,现在就可以操作了。
- 主板： 主板位于掌托下方，上面集成了 CPU、GPU、芯片组等核心部件。
- 内存插槽： 在掌托下方，有两个 DDR3 内存插槽,你可以在这里添加或更换内存条。
- 无线网卡插槽： 主板上预留了 WWAN（3G/4G）和蓝牙模块的插槽,可以自行加装。
- CMOS 电池： 位于主板上，是一个银色的纽扣电池，用于保存 BIOS 设置，如果需要重置 BIOS,可以取下它几分钟。
第六步：重新组装
组装过程与拆解过程完全相反。
- 确保所有连接线都已断开： 在分离上下盖前,确保所有内部排线都已拔出。
- 对齐卡扣： 将上盖对准下盖，从转轴处开始，轻轻按压,确保所有卡扣都准确扣合。
- 安装掌托和键盘： 先连接好排线，再安装掌托和键盘,最后拧上螺丝。
- 连接内部排线： 安装好掌托和键盘后，重新连接摄像头、触摸板、屏幕等排线。
- 安装底部外壳： 将所有分类好的螺丝按照原位拧回。特别注意螺丝长度！
- 测试： 在装回电池和光驱之前，先连接电源适配器开机，确保一切正常（屏幕亮起、键盘背光正常、能进入 BIOS）。
- 完成： 确认无误后，装回电池、光驱,并贴上橡胶脚垫。
总结与建议
- 耐心是关键： W5530 的结构比较复杂，卡扣和螺丝较多,整个过程需要极大的耐心。
- 善用工具： 塑料撬棒是你的好朋友,它可以有效防止你在撬动时刮伤外壳。
- 查找视频： 如果觉得文字说明不够直观，强烈建议在 YouTube 或 Bilibili 上搜索 "ThinkPad W530 disassembly",观看视频教程会更直观易懂。
- 升级建议： W530 最高支持 32GB DDR3 1600MHz 内存，可以轻松升级，更换一个 SSD 作为系统盘,可以极大地提升其响应速度。
祝你拆机顺利！
