Aliware 18 R3拆机，内部结构与散热如何？

1. 风险自负： 拆机有损坏设备、失去保修的风险,请确保您了解所有风险并愿意承担。
2. 断电断电断电： 在进行任何操作前，请务必完全关闭电脑，拔掉电源适配器，并移除所有外接设备，如果电池可拆卸,请将其取出。
3. 防静电： 人体静电可能精密电子元件造成永久性损伤，请佩戴防静电手环,并确保您接触的金属部分已接地。
4. 记录： 拆卸过程中，请拍照或记录下每一步的螺丝位置、线缆连接方式,以便后续安装。
5. 工具准备： 准备一套精密螺丝刀（包含 T5, T6, T8, T9, T10 等型号）、塑料撬棒、镊子和吹气球（或压缩空气罐）。

第一步：准备工作

1. 备份数据： 在拆机前,请务必备份您硬盘中的重要数据。
2. 选择场地： 在一个光线充足、干净、平整且宽敞的桌面进行操作。
3. 关机断电： 如上所述，完全关闭电脑,拔掉所有线缆。
4. 移除电池：
   • 将 Alienware 18 R3 翻转过来,背面朝上。
   • 您会看到电池的固定区域，通常由几颗螺丝固定,拧下这些螺丝。
   • 小心地将电池的排线从主板上拔出。注意： 有些排线非常脆弱，请使用指甲或塑料撬棒轻轻撬起卡扣，然后拔出,切勿直接硬拉。

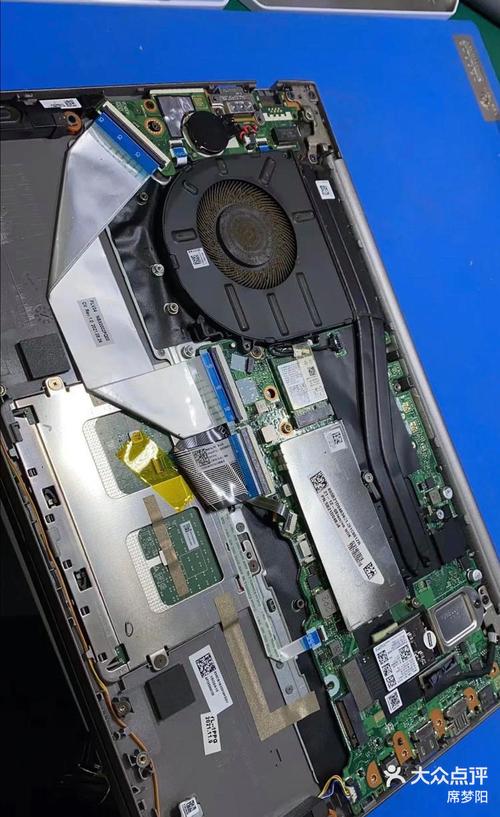

第二步：拆卸后盖

1. 寻找隐藏螺丝： 将笔记本翻转回正面，打开屏幕，在键盘区域靠近屏幕转轴的凹槽处，通常会有 1-2 颗隐藏的螺丝,用合适的螺丝刀将其拧下。
2. 移除后盖螺丝： 再次将笔记本翻转过来，背面朝上，拧下所有固定后盖的螺丝。注意： 不同位置的螺丝长度可能不同，请务必按顺序摆放,以便回装时对号入座。
3. 撬开后盖：
   • 从后盖边缘（通常是靠近屏幕转轴的一侧）使用塑料撬棒,轻轻地将后盖与机身分离。
   • 沿着边缘缓慢移动，逐步撬开卡扣，Alienware 的卡扣通常比较紧，需要耐心，用力要均匀,避免塑料卡扣断裂。
   • 撬开后，小心地将后盖取下。注意： 后盖与主板之间可能有天线线缆连接,取下时要轻柔。

第三步：断开内部连接

在开始拆卸主要部件前，需要断开所有连接线缆,请务必拍照记录！

1. 断开键盘/触摸板排线：
   • 键盘和触摸板的排线通常位于主板上,靠近顶部或底部。
   • 轻轻掀起排线锁扣（通常是 Z 字形或直角形），然后小心地将排线拔出。切勿直接拉线缆本身。
2. 断开无线网卡天线：
   • 无线网卡的天线通常有两根,连接在无线网卡的天线接口上。
   • 天线接口是金属触点，直接向上拔出即可，同样,不要拉线缆。
3. 断开其他排线：

   根据您的拆机目的，可能还需要断开摄像头、指纹识别器、读卡器等设备的排线,逐一找到并断开它们。

第四步：拆卸核心部件

现在您可以开始拆卸主要硬件了。

A. 拆卸内存条

1. 内存条两侧通常有金属卡扣。
2. 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
3. 以约 45 度角抓住内存条两端,将其拔出。

B. 拆卸无线网卡

1. 无线网卡通常通过一根或两根天线线缆连接,并有一颗小螺丝固定在主板上。
2. 先拧下固定螺丝，然后轻轻将无线网卡以 45 度角拔出插槽。
3. 断开天线线缆。

C. 拆卸硬盘 (SSD/HDD)

Alienware 18 R3 通常有多个硬盘位（2.5英寸机械硬盘位 + M.2固态硬盘位）。

1. 5英寸硬盘 (HDD/SSD):
   • 找到硬盘托架，它通常由 4 颗螺丝固定在硬盘笼上。
   • 拧下螺丝,将整个硬盘托架连同硬盘一起取出。
   • 如果只需要硬盘,再从托架上拧下固定硬盘的螺丝即可。
2. M.2 固态硬盘:
   • M.2 硬盘通常被一个小螺丝固定在主板上。
   • 拧下这个小螺丝，M.2 硬盘会以一个角度翘起。
   • 将其从插槽中拔出。

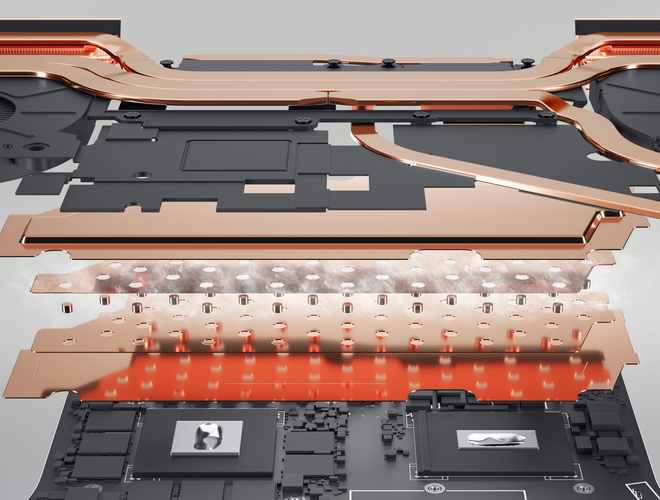

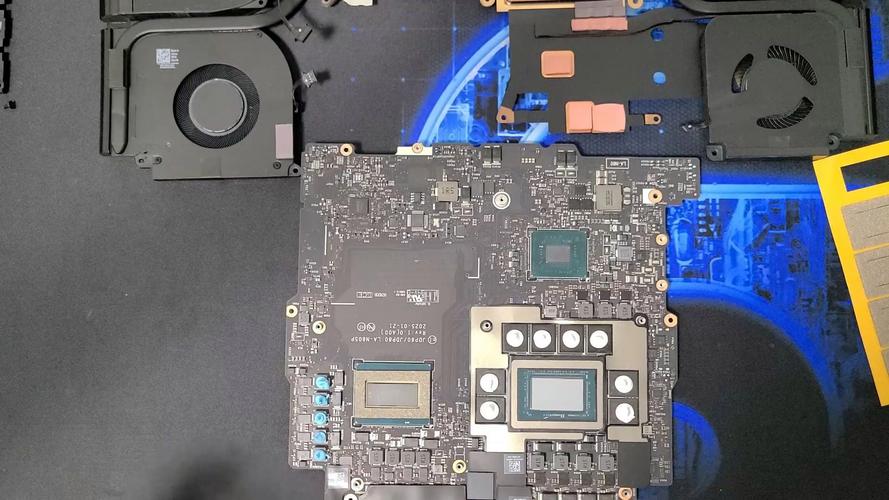

D. 拆卸散热模组 (CPU/GPU 散热器)

这是最复杂的一步,请务必小心！

1. 移除散热器固定螺丝：
   • 散热器通常由多颗螺丝固定在主板上。注意： 这些螺丝可能长度不同，并且有固定的拧紧顺序（通常是交叉对角顺序），以避免主板变形,请务必拍照记录下螺丝的位置和型号。
   • 按照记录的顺序,逐一拧下所有螺丝。
2. 取下散热器：
   • 拧下螺丝后,散热器可能会因为导热硅脂的粘性而粘在芯片上。
   • 切勿强行拔出！ 请双手握住散热器两端，轻轻、平稳地左右晃动,使其与芯片分离。
   • 小心地取下整个散热器。
3. 清洁和更换硅脂：
   • 用高纯度异丙醇和无尘布彻底清洁 CPU 和 GPU 芯片表面以及散热器底座上的旧硅脂。
   • 在芯片中央挤入一小颗米粒大小的新的导热硅脂（如信越7921），然后用塑料卡片均匀涂抹开,形成一层极薄的薄膜。
   • 回装时，请务必按照对角线的顺序分几次逐步拧紧散热器螺丝，以确保压力均匀。

E. 拆卸风扇

1. 散热器取下后,风扇就暴露出来了。
2. 拧下固定风扇的螺丝,并断开风扇的电源线。
3. 取下风扇，如果需要清洁,可以用吹气球或压缩空气清理扇叶和出风口。

第五步：重新组装

组装过程与拆卸过程完全相反。

1. 安装风扇和散热器： 按照拆卸的逆序安装风扇和散热器。特别注意散热器螺丝的对角线拧紧顺序和力度。
2. 安装硬盘和内存： 将内存和硬盘按原样插回并固定好。
3. 连接所有排线： 按照之前拍下的照片，逐一连接好键盘、触摸板、无线网卡天线等所有排线,确保排线完全插入并锁好卡扣。
4. 合上后盖： 对准机身和后盖的卡扣，从一侧开始，轻轻按压，直到所有卡扣都“咔哒”一声扣合,然后拧上所有后盖螺丝。
5. 安装电池： 将电池排线插回主板,然后拧上固定电池的螺丝。
6. 首次开机： 接上电源适配器，不要立即装回电池，先进行一次开机测试，确保所有部件工作正常，没有报警声或显示问题，如果一切正常，再关机,装回电池。

清洁和维护建议

• 风扇和散热器： 这是积灰最严重的地方，用压缩空气罐（保持一定距离，避免液体喷出）或吹气球清理风扇叶片和散热鳍片，如果灰尘非常顽固，可以像拆卸散热器一样,将风扇和散热器取下进行深度清洁。
• 进风口： 确保进风口没有被灰尘堵塞,以保证良好的散热。
• 出风口： 定期检查出风口,确保热空气能顺畅排出。

拆 Alienware 18 R3 需要一定的耐心和细心，特别是处理散热器和排线时，只要遵循步骤，做好记录，您就能顺利完成拆机、清洁或升级,祝您好运！
