ThinkPad T540p拆机要注意哪些细节？

这份详细的 ThinkPad T540p 拆机教程将引导你一步步完成整个过程，包括所需工具、步骤、注意事项以及常见升级项目。

拆机前准备

必备工具：

• PH0 和 PH1 十字螺丝刀：T540p 大量使用了这两种规格的螺丝,请务必准备。
• 塑料撬棒或薄卡片：用于撬开卡扣和分离塑料外壳,避免划伤机身。
• 防静电手环（可选但推荐）：防止静电损坏内部精密元件。
• 磁吸垫或小盒子：用于分类存放拆下的螺丝，防止混淆和丢失，T540p 的螺丝长度和用途不同,混用可能导致无法装回。
• 干净的软布和工作台：提供一个干净、整洁的操作环境。

重要注意事项：

• 完全关机并断开电源：确保笔记本电脑已完全关机,并拔掉电源适配器。
• 移除所有电池：这是最关键的一步，T540p 的电池可以轻松拆卸，必须先取下,以避免短路风险。
• 备份数据：虽然拆机本身不会导致数据丢失，但任何操作都存在意外风险,强烈建议提前备份重要数据。
• 记录螺丝位置：用手机拍照或画草图记录下螺丝的位置和长度,这是新手最容易犯错的地方。

拆机步骤详解

第一步：移除电池和光驱

1. 翻转笔记本：将 ThinkPad T540p 翻过来,背面朝上。
2. 取下电池：
   • 向下拨动电池两侧的卡扣,电池会自动弹起。
   • 提起电池,将其从插槽中完全取出。
3. 取下光驱 (如果存在)：
   • 找到光驱插槽旁的一个小圆形塑料盖板,用撬棒将其撬开。
   • 盖板下有一个小金属扳手,向外拉动它。
   • 光驱会自动弹出一段，然后可以抓住它,水平拉出并取下。

第二步：拆卸后盖

1. 拧下所有后盖螺丝：
   • 使用 PH0 或 PH1 螺丝刀,拧下后盖上所有的螺丝。
   • 注意：有些螺丝隐藏在脚垫或标签下方，仔细观察，通常会有 10-12 颗螺丝。
   • 将螺丝按位置分类放置。
2. 分离后盖：
   • 从后盖边缘（通常是内存仓附近或角落）用塑料撬棒小心地插入,轻轻撬开卡扣。
   • T540p 的后盖是卡扣固定的，需要沿着边缘一圈一圈地撬开，不要用力过猛,以免损坏卡扣。
   • 后盖取下后,内部结构就完全暴露了。

第三步：拆卸键盘和掌托

这是拆机中最需要耐心和细心的步骤,因为涉及到排线。

1. 断开主电池排线：
   • 在主板靠近电池槽的位置,你会看到一个主电池的排线。
   • 轻轻向上拔起排线插槽两侧的小卡扣，然后就可以将排线拔出。千万不要直接拉扯排线本身！
2. 拆卸键盘：

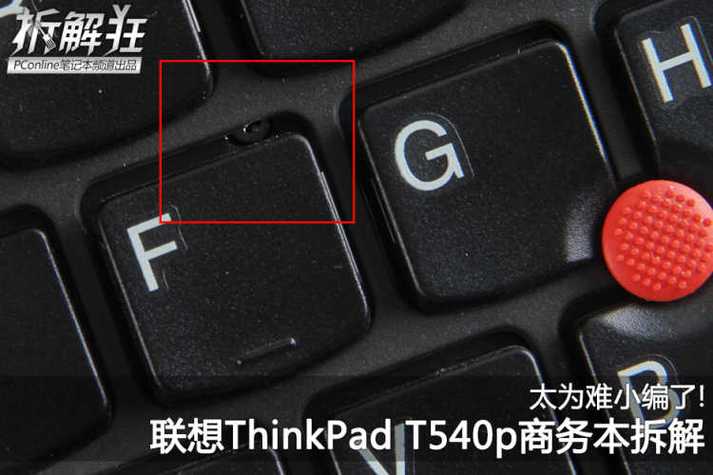

   • 翻回正面，键盘上方有一条细长的橡胶垫,用撬棒将其取下。
   • 橡胶垫下有一颗 PH0 螺丝,拧下它。
   • 用塑料撬棒从键盘上方（屏幕转轴处）小心地将键盘向上撬起，键盘下方有多个卡扣,需要逐一解开。
   • 键盘撬起后，你会看到连接到主板的排线。先断开排线，再完全移除键盘。
   • 断开排线：轻轻拨起排线插槽的黑色卡扣,然后抽出排线。

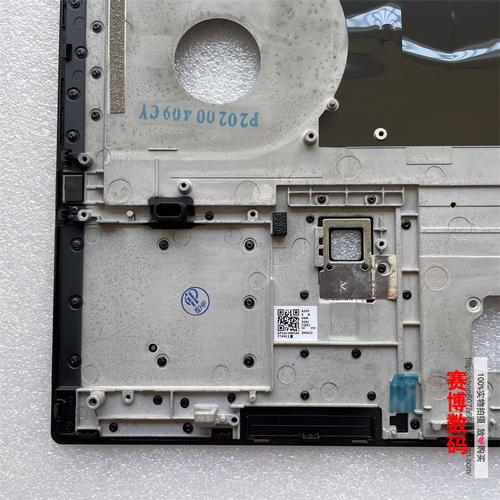

3. 拆卸掌托/触摸板：
   • 移除键盘后，整个上盖（包括掌托和触摸板）就可以被向上抬起。
   • 你会看到掌托连接着两根排线：一根是触摸板，另一根可能是电源按钮或指纹识别器（如果配置了）。
   • 同样，先拨开卡扣，再断开排线,然后将整个上盖组件移开。

第四步：访问内部组件

你可以清晰地看到笔记本的“五脏六腑”了。

1. 断开屏幕排线：
   • 屏幕的排线从屏幕转轴处连接到主板中央。
   • 拨开排线插槽的卡扣，小心地将排线拔出，这部分线很脆弱,操作务必轻柔。
2. 断开其他排线：
   • 根据你的操作目的，可能还需要断开无线网卡、蓝牙模块、摄像头等排线，操作方式相同：先拨卡扣，再拔排线。

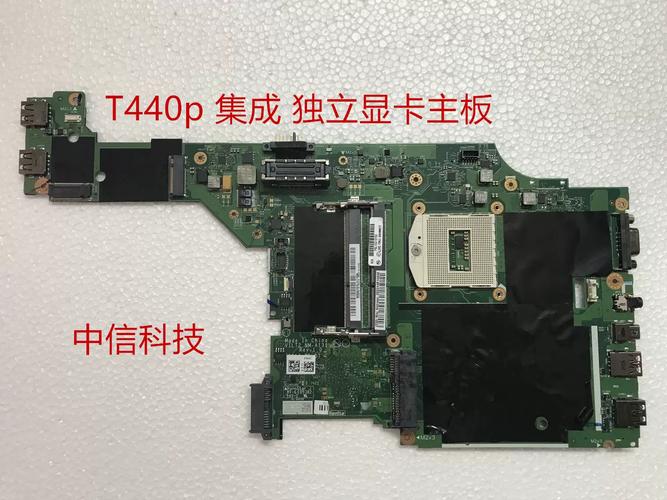

3. 拧下主板固定螺丝：

   主板四周和中间有多颗螺丝将其固定在机壳上,将它们全部拧下并分类存放。

4. 移除主板：

   小心地向上抬起主板的一端，然后将其从机壳中滑出，注意主板边缘可能会卡住一些部件,要轻轻晃动。

常见升级与清洁

升级内存

• 位置：内存条位于键盘下方,无需完全拆机到主板级别。
• 步骤：
  1. 按照上述步骤 第一步和第二步,取下电池和后盖。
  2. 你会看到两个内存插槽，通常上面一个有预装内存,下面一个是空的。
  3. 拧下内存仓盖板的螺丝,取下盖板。
  4. 内存条两侧有金属卡扣，向外拨开，内存条会自动弹起,然后就可以拔出。
  5. 安装新内存时，以约 30 度角插入插槽，然后向下按压，直到两侧卡扣自动“咔”一声扣住。

更换/加装固态硬盘 和机械硬盘

• 位置：硬盘位于主板的另一侧,由一个金属硬盘架固定。
• 步骤：
  1. 同样，先完成 第一步和第二步。
  2. 找到硬盘仓，它通常由 4 颗螺丝固定。
  3. 拧下螺丝,取出整个硬盘架。
  4. 硬盘架上通常有 2.5 英寸的机械硬盘 和一个 mSATA 接口的固态硬盘插槽。
  5. 拧下硬盘架上的螺丝，即可更换或加装硬盘，注意 SATA 接口和 mSATA 接口的方向。

清理散热系统

• 原因：T540p 使用时间长了，风扇和散热鳍片会积累大量灰尘，导致散热不良,降频卡顿。
• 步骤：
  1. 按照上述步骤 第三步和第四步,将主板完全移除。
  2. 你会看到风扇和散热铜管组成的散热模组。
  3. 拧下固定散热模组的螺丝,然后小心地拔出风扇的电源线。
  4. 取下散热模组。
  5. 使用小刷子、吹气球（皮老虎）或压缩空气罐，仔细清理散热鳍片和风扇叶片上的灰尘。注意：如果是用压缩空气，不要让风扇叶片无限制空转,可以用手轻轻按住。

组装与测试

1. 反向操作：按照拆卸的相反顺序进行组装，确保所有排线都正确插入并锁好卡扣,所有螺丝都拧回原位。
2. 不要急于上后盖：在装回后盖之前，先连接电源开机，进入 BIOS 或操作系统，确保所有硬件（内存、硬盘、屏幕等）都被正确识别。
3. 检查功能：测试键盘、触摸板、USB 接口、屏幕显示等是否正常。
4. 完成组装：确认一切正常后，装回后盖,拧上所有螺丝。

拆机过程虽然繁琐，但只要你细心、耐心，并严格按照步骤操作，完全可以成功完成,祝你拆机顺利！
