thinkpad e450c拆机

⚠️ 重要安全与准备工作

1. 断开所有连接： 关闭电脑，拔掉电源适配器，并移除电池（如果可以拆卸）。
2. 防静电措施：人体静电可能会损坏精密的电子元件，请务必在接触电脑前，触摸一下金属物体（如暖气片）以释放静电,或者佩戴防静电手环。
3. 准备工具：
   • 十字螺丝刀 (PH0)： 用于拆解大部分螺丝。
   • 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳,避免划伤外壳。
   • 小容器： 用于存放拆下的螺丝，因为不同位置的螺丝长度可能不同,混用会导致损坏。
4. 记录过程： 建议边拆边用手机拍照记录每一步，特别是排线的连接方式,以便在安装时能正确还原。
5. 保修问题： 拆机会使你的笔记本失去官方保修,请自行评估风险。

ThinkPad E450c 拆机步骤详解

ThinkPad E450c 的设计相对模块化，拆解过程并不算复杂,主要分为以下几个阶段：

准备工作与移除后盖

1. 放置笔记本： 将笔记本背面朝上,平放在柔软的布或垫子上。

2. 移除电池（如果可拆卸）： E450c 的电池通常是内置的，无法直接从后盖取出，但如果你有外置光驱，可能会在光驱位找到一块可拆卸的电池盖,请一并移除。

3. 拆下后盖螺丝： 仔细观察笔记本背面，你会看到很多螺丝，其中一些螺丝被橡胶垫或塑料贴纸覆盖着。

   • 用塑料撬棒小心地揭开这些橡胶垫和贴纸。
   • 关键点： 记住螺丝的位置，较长或带有垫圈的螺丝用于固定硬盘、内存等内部组件，较短的是用于固定后盖的。切勿混用！
   • 将所有后盖螺丝拧下并放入小容器中。

4. 分离后盖：


   （图片来源网络，侵删）
   • 后盖通过大量的塑料卡扣固定在机身上。
   • 从笔记本边缘（通常是散热窗或接口密集的一侧）开始,用塑料撬棒小心地插入后盖和机身之间的缝隙。
   • 沿着边缘缓慢移动，逐一撬开卡扣，可能需要用一些力气，但请务必保持耐心,避免用力过猛导致卡扣断裂。
   • 当所有卡扣都松开后，后盖就可以取下了，取下后盖时，请慢一点,因为里面可能还连着一些排线。

内部组件升级与清理

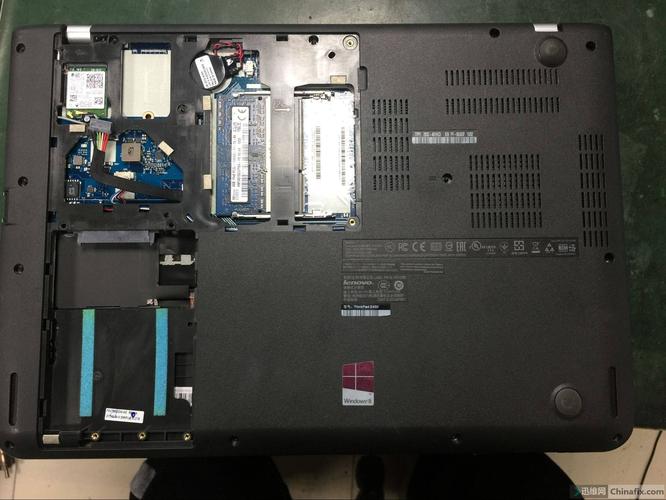

取下后盖后，你就可以看到内部的核心组件了，通常包括：内存条、无线网卡、硬盘、散热风扇和主板。

1. 内存条升级：

   • 内存条通常位于后盖的下半部分,被两个金属固定夹固定。
   • 向外掰开两边的固定夹,内存条会自动弹起一个角度。
   • 以大约30-45度的角度拔出内存条。
   • 安装新内存时，将金手指对准插槽，斜着插入,然后按下并锁紧固定夹。

2. 无线网卡更换：

   • 无线网卡通常位于内存条旁边或上方,通过两根天线连接。
   • 找到连接在网卡天线上的两根细小的金属线（通常是黑色和白色）,用指甲或塑料撬棒小心地将它们从网卡的天线接口上拔下。
   • 拧下固定无线网卡的一颗小螺丝。
   • 将网卡以一个角度拔出。
   • 安装新网卡时，先将天线接好（记住黑色通常是主天线，白色是辅天线）,然后插入网卡并拧回螺丝。

3. 硬盘/固态硬盘 更换：


   （图片来源网络，侵删）
   • 硬盘通常被一个金属支架固定。
   • 拔掉硬盘连接到主板的SATA数据线和电源线（有些是排线，有些是短接口）。
   • 拧下固定硬盘支架的螺丝。
   • 取下硬盘支架,然后从支架中拧下硬盘。
   • 如果要安装固态硬盘，可以将SSD装回这个支架，然后按相反步骤装回，你也可以选择将2.5寸硬盘位换为M.2 SSD转接板，但这通常需要移除键盘,稍后说明。

4. 散热器与风扇清洁（非常关键）：

   • 这是拆机的主要目的之一——清灰。
   • 找到连接到散热器风扇的电源线,拔掉它。
   • 拧下固定散热器铜管和风扇的螺丝,通常有两颗。
   • 小心地取下散热器，由于上面有导热硅脂，可能会轻微粘在CPU/GPU芯片上,可以稍微左右晃动一下取下。
   • 清洁：
     • 用软毛刷和吹气球（皮老虎）或压缩空气罐,仔细清理风扇扇叶和散热鳍片上的灰尘。
     • 用棉签蘸取少量高浓度酒精（或专用的导热硅脂清洁剂），擦拭CPU和GPU芯片表面以及散热器底部的残留硅脂,直到干净为止。
   • 涂抹新硅脂：
     • 在CPU和GPU芯片的中心,挤一小颗米粒大小的导热硅脂。
     • 将散热器轻轻放回原位，不要移动,让硅脂均匀分布。
     • 拧回散热器螺丝,确保力度均匀。
     • 将风扇电源线插回。

键盘与主板（高级操作）

如果你想更换主板、清理键盘下方积灰，或者安装M.2 SSD,就需要拆下键盘。

1. 移除C面掌托：

   • 将笔记本翻过来,正面朝上。
   • 用塑料撬棒从掌托边缘（通常是指纹识别器旁边或电源键周围）开始,小心地撬开C面键盘和掌托的塑料边框。
   • 边撬边观察，找到并断开连接在主板上的各种排线，如电源开关、状态灯、触摸板等，拔排线时，要捏住塑料卡扣向外拔,而不是直接拉线。

2. 移除键盘：

   • C面掌托取下后,键盘就完全暴露出来了。
   • 拧下固定键盘的几颗螺丝。
   • 键盘通过一根扁平的排线连接到主板，小心地掀开排线锁扣,拔下排线。
   • 键盘就可以完整地取下了。

3. 访问主板与M.2插槽：

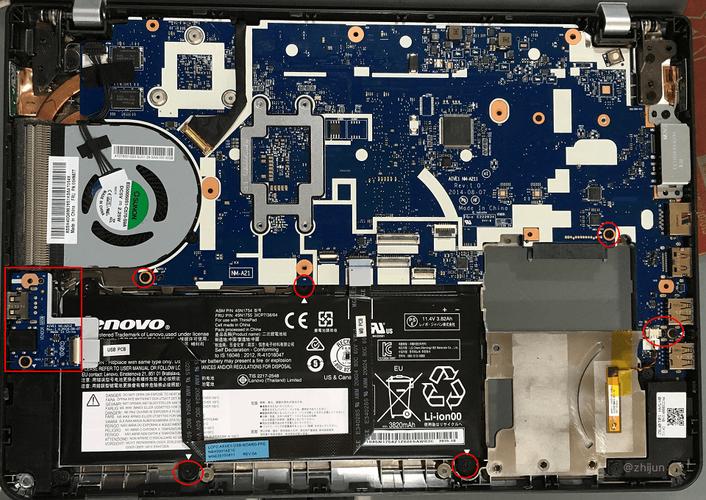

   • 取下键盘后,你就可以看到主板了。

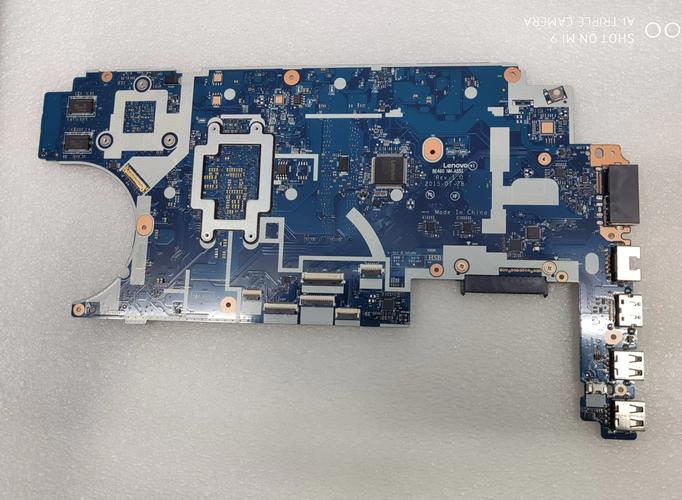

   • 拧下固定主板的螺丝,然后小心地将主板抬起。
   • 在主板的背面（通常在无线网卡下方），你会看到一个M.2插槽，这就是安装M.2 SSD的地方。
   • 按照主板上的说明，插入M.2 SSD,并用一颗小螺丝将其固定在主板上。

⚠️ 安装与注意事项

1. 反向操作： 安装过程是拆解的完全逆向操作。
2. 检查排线： 在合上C面后盖前，确保所有排线都插好且牢固,排线插反或接触不良是导致笔记本无法开机的主要原因。
3. 螺丝归位： 严格按照之前记录的位置拧回所有螺丝,尤其是不同长度的螺丝。
4. 最后测试： 在完全合上所有外壳之前，可以先连接电源开机测试一下，确保所有功能（屏幕、键盘、触摸板、Wi-Fi等）都正常。
5. 最终合盖： 确认一切正常后，再合上C面和D面（后盖）。

希望这份详细的指南能帮助你顺利完成 ThinkPad E450c 的拆机工作！祝你成功！
