重要提示与准备工作
- 风险自负：拆机会失去官方保修，操作不当可能导致硬件损坏或笔记本无法正常工作,请确保你了解并愿意承担这些风险。
- 断电与断开所有连接：
- 完全关机：不要只是睡眠或休眠,确保操作系统已完全关闭。
- 拔掉电源适配器：将充电器从笔记本和电源插座上拔下。
- 移除所有外设：拔掉鼠标、U盘、扩展坞等所有连接线。
- 释放静电：人体静电可能精密的电子元件造成永久性损坏，操作前请务必：
- 触摸金属水管、暖气片等接地物体,释放身上静电。
- 最好佩戴防静电手环,并将其夹在机箱金属部分上。
- 准备工具：
- 螺丝刀：你需要一套精密螺丝刀，主要包含 PH0 (十字0号) 和 PH1 (十字1号)，5480 大部分使用 PH0，少数地方可能需要 PH1。
- 塑料撬棒/塑料卡片：用于撬开卡扣,避免划伤脆弱的塑料外壳。
- 容器：用来分类存放拆下的螺丝，因为不同位置的螺丝长度不同，混用会导致后续安装损坏主板！
- 毛巾：将笔记本倒扣在柔软的毛巾上,防止刮伤屏幕和C面。
拆机步骤详解
第一步：准备工作与移除后盖电池
- 将笔记本 断电 并翻转到背面。
- 使用 PH0 螺丝刀，拧下后盖所有可见的螺丝。注意：有些螺丝可能藏在橡胶脚垫或标签下面,可以用热风枪稍微加热或用针小心挑开标签。
- 将所有螺丝按位置分开放置。
- Latitude 5480 的一大特点是内置了 可拆卸的后盖电池，在拆开后盖之前，强烈建议先移除电池，以防短路。
- 拧下固定电池排线的螺丝（通常只有1-2颗）。
- 小心地用塑料撬棒断开电池排线与主板的连接，排线接口通常有一个小卡扣,需要先向上或向外拨开才能拔出排线。
- 拔掉排线后,电池就可以被轻松取出来了。
第二步：打开后盖
- 所有螺丝拧下后，将笔记本正面向上,放在毛巾上。
- 从后盖的缝隙处，用塑料撬棒小心地沿边缘滑动，解开卡扣，Latitude 5480 的卡扣设计比较紧密，需要耐心,不要用力过猛。
- 当所有卡扣都松开后,后盖就可以取下来了。
第三步：移除键盘和掌托
- 取下后盖后,你会看到内部的金属屏蔽罩和键盘排线。
- 移除键盘：
- 拧下固定键盘的几颗螺丝（通常在键盘上方或周围）。
- 断开键盘排线，排线在键盘上方，同样需要先拨开小卡扣,然后轻轻拔出。
- 从上向下将键盘轻轻抬起，并翻转到屏幕一侧（注意不要拉扯到排线）。
- 移除掌托（C面）：
- 拧下固定掌托的所有螺丝，这些螺丝可能藏在指示灯、触摸板按键等下方。
- 断开所有连接到掌托的排线，包括：
- 电源按钮排线
- 触摸板排线
- 指纹识别器排线（如果有的话）
- 同样,拨开排线接口的卡扣再拔出。
- 完全断开所有连接后,就可以将整个掌托取下来了。
第四步：断开主板连接与移除主板
- 移除掌托后,整个主板就完全暴露出来了。
- 仔细识别并断开所有排线和连接器：
- 屏幕排线（从屏幕转轴处连接到主板）
- 无线网卡天线（通常有两根，白色的和黑色的,连接在无线网卡上）
- 调制解调器/蜂窝网络卡排线（如果有的话）
- 其他各种小排线（如摄像头、读卡器等）
- 务必记住每根线的位置，或者拍照留念！ 这是最容易出错的一步。
- 拧下固定主板的全部螺丝。
- 小心地抬起主板的一端，然后将其从机箱中滑出,注意主板下方可能还有线缆或支架需要小心避让。
第五步：移除其他主要部件（可选）
你可以根据需要更换或清洁以下部件：

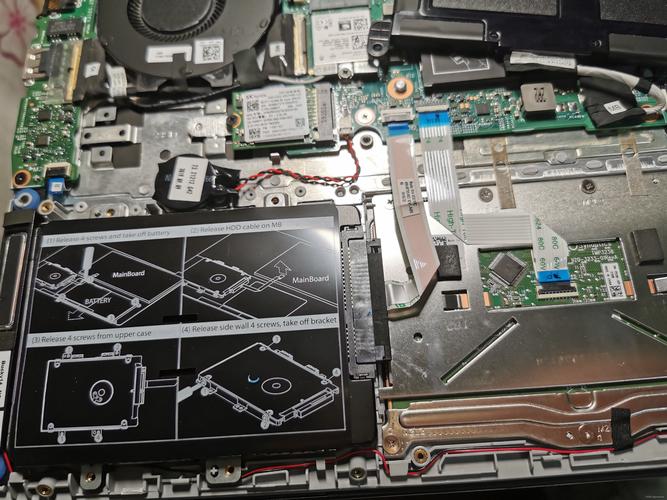

（图片来源网络，侵删）

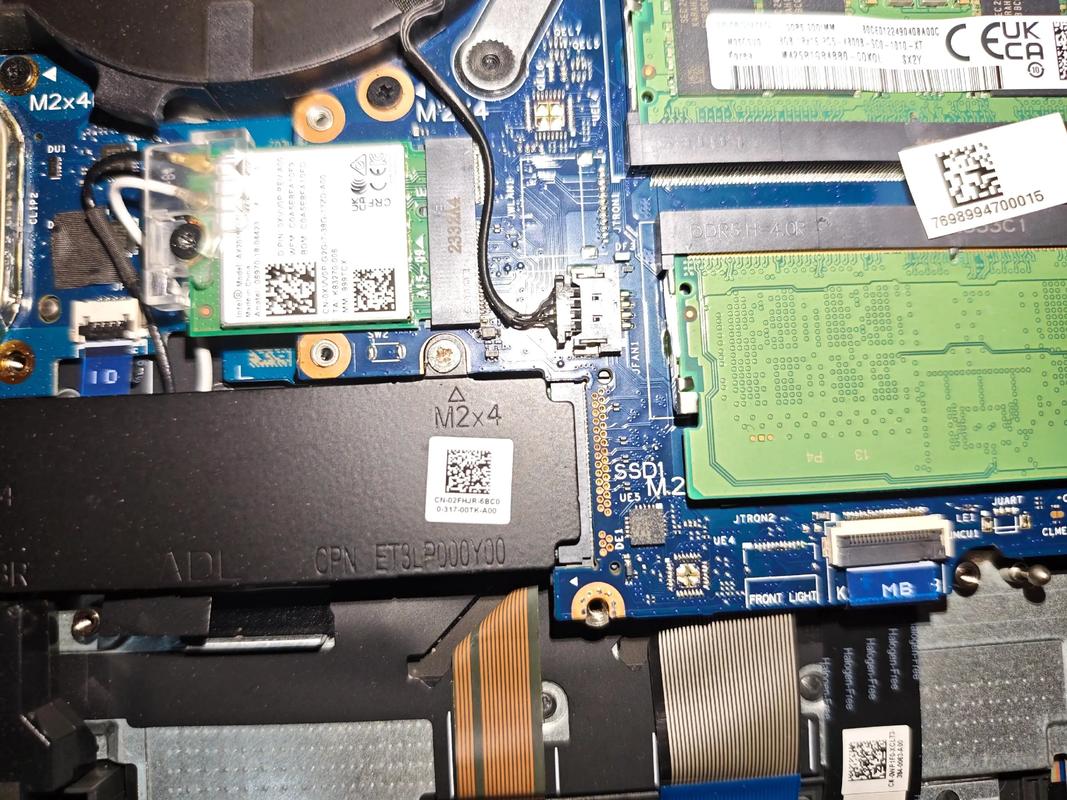

- 内存：内存条两侧有金属卡扣,向外拨开即可取下。
- 无线网卡：拧下固定天线的螺丝，然后拔出网卡本身，通常是 M.2 接口,呈一定角度。
- 固态硬盘：找到 SSD，通常是 M.2 接口，拧下固定螺丝，SSD 会自动弹起,即可拔出。
- 散热模块：
- 拧下散热风扇的螺丝。
- 拔掉风扇的电源线。
- 拧下散热片与 CPU/GPU 连接的螺丝（通常按对角线顺序拧松和拧紧）。
- 小心取下散热片,并清理旧的硅脂。
- 如果需要更换 CPU，此时就可以取下（注意 CPU 的针脚非常脆弱）。
安装与还原步骤
安装过程与拆卸过程 完全相反,请务必注意以下几点：
- 更换散热硅脂：如果拆除了散热模块，一定要在 CPU 和 GPU 芯片上涂抹新的、高质量的散热硅脂。
- 螺丝归位：将所有螺丝按原来的位置和长度拧回，拧紧顺序建议从中间向四周,对主板等大部件要均匀施力。
- 排线连接：连接所有排线时，确保方向正确，听到“咔哒”声 或看到卡扣归位,表示已完全插入。
- 测试：在完全装好所有外壳之前，可以先连接电源适配器开机，测试一下屏幕、键盘、触摸板等是否正常工作，如果一切正常,再继续安装后盖和掌托。
- 后盖安装：安装后盖时，确保所有卡扣都已对齐，然后均匀用力按压，直到听到所有卡扣“咔哒”一声全部扣上。
总结与建议
- 耐心是关键：戴尔 Latitude 5480 的内部结构紧凑，卡扣较多,不要使用蛮力。
- 记录是保障：在拆解复杂部件（特别是排线）前,用手机拍照是个非常好的习惯。
- 清洁与升级：对于 Latitude 5480 这样的商务本，定期清灰、更换硅脂和升级内存/SSD 是保持其性能和稳定性的有效方法。
- 寻求帮助：如果在某个步骤卡住，不确定如何操作,建议停止并查阅更多资料或寻求专业人士的帮助。
希望这份详细的指南能帮助你顺利完成戴尔 Latitude 5480 的拆机！
