重要提示
- 安全第一：在拆机前，请确保对讲机已关机并从电池上取下。
- 保修失效：自行拆机会导致对讲机官方保修立即失效。
- 防静电：操作前请触摸金属物体以释放自身静电，避免静电损坏内部精密电子元件。
- 记录步骤：拍照或记录每一步的拆解过程，特别是螺丝的位置和不同部件的连接方式，以便后续安装。
- 螺丝分类：TK-3107 的螺丝有长有短，还有用于固定天线的特殊螺丝，请务必将它们分开放置，避免安装时装错。
所需工具
- 小型十字螺丝刀：这是最主要的工具。
- 塑料撬棒或薄卡片：用于撬开塑料卡扣，避免划伤外壳。
- 镊子：用于夹取小零件或断开连接器。
- 小容器：用于分类存放拆下的螺丝。
详细拆机步骤
第一步：准备工作与外壳初步分离
- 取下电池：这是必须的第一步，找到电池背部的锁扣，按下后向上滑动即可取下电池。
- 取下天线：逆时针旋转天线，将其从对讲机主体上拧下，请妥善保管，因为天线底部的螺纹是易损件。
- 拧下外部螺丝：
- 翻转对讲机,找到背部的电池仓盖，拧下固定电池仓盖的 2颗螺丝。
- 取下电池仓盖后,你会看到对讲机主体和外壳连接处的所有螺丝。
- 拧下 背部的 2颗螺丝。
- 拧下 侧面的 1颗螺丝。
- 拧下 顶部的 1颗螺丝（靠近PTT按钮和扬声器）。
- 注意：此时你总共拧下了 6颗螺丝，请确保所有螺丝都已取下。
第二步：分离前壳与后壳
- 寻找卡扣：对讲机的外壳主要是通过塑料卡扣和螺丝固定的，现在螺丝已经全部拆除，你需要小心地分离前后壳。
- 开始撬开：
- 使用塑料撬棒或薄卡片,从对讲机底部的缝隙开始，慢慢将卡片插入，并沿着边缘滑动，感受卡扣的位置。
- 当你感觉到有阻力时,轻轻用力向上撬，直到听到“咔哒”一声，表示一个卡扣已经松开。
- 动作要轻柔，避免用力过猛导致卡扣断裂。
- 逐步分离：沿着整个外壳的边缘（底部、侧面、顶部）重复此过程，逐步松开所有的卡扣。
- 注意线缆：在分离前后壳的过程中，你会看到内部有几根连接线缆连接着前壳的部件（如键盘板、显示屏、扬声器等），当壳体分离到一定程度时，这些线缆会绷紧。
第三步：断开内部连接器
这是拆机中最关键也最需要小心的步骤。

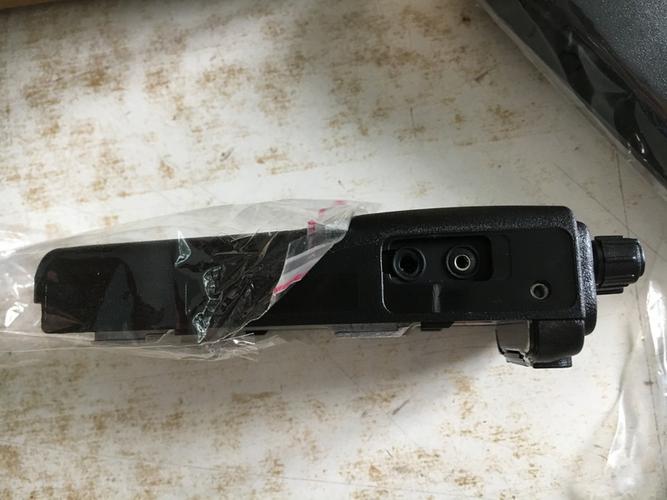

（图片来源网络，侵删）
- 识别连接器：你可能会看到以下几种连接器：
- 键盘板连接器：通常是一个扁平的、带有很多金属触点的排线（ZIF连接器），连接到主板。
- 显示屏连接器：也是一个扁平的排线，连接到主板。
- 扬声器连接器：通常是两根或三根带插头的线缆。
- PTT (Push-To-Talk) 按钮连接器：连接在麦克风和PTT开关上。
- 断开连接器：
- 对于 排线连接器：你需要先轻轻掀开连接器上方的黑色小卡扣，然后非常平缓地将排线水平拔出。千万不要垂直向上拔，否则会损坏排线或连接器插槽。
- 对于 带插头的线缆：直接抓住塑料插头拔出即可，不要拉扯线缆本身。
- 完全分离：将所有连接器断开后，前壳（包含键盘、显示屏、扬声器等）就可以完全从对讲机主体上取下了，对讲机的主板、电池触片、麦克风等部件仍然在后壳上。
第四步：进一步拆解（可选）
如果你需要对主板进行清洁、更换电池触片或检查天线座，可以继续拆解。
- 取下主板：
- 拧下固定主板的 4颗螺丝。
- 小心地将主板从后壳中向上提起,注意，天线座的线缆可能还连接着，需要先断开它。
- 断开天线座连接器：这是一个小型的白色或黑色插头，直接拔出即可。
- 取下主板：现在主板可以完全取下。
- 其他部件：
- 电池触片：通常直接卡在后壳上，可以轻松取下进行清洁或更换。
- 麦克风：固定在后壳上，可能有螺丝或卡扣，可以取下。
- 扬声器：固定在前壳上，通常有螺丝。
拆机后的常见维护
- 清洁：
- 键盘：用棉签蘸少量酒精，轻轻擦拭按键下方，清除灰尘和污垢。
- 电池触片：用橡皮擦或蘸有酒精的棉签擦拭电池仓内的金属触片和对讲机上的金属触片，去除氧化层，确保良好接触。
- PCB板：用软毛刷或吹气球清除主板上的灰尘，如果非常脏，可以用蘸有高纯度酒精的棉签轻轻擦拭，但酒精绝对不能流入芯片或连接器。
- 检查：
- 检查所有排线是否有损坏或折痕。
- 检查电容、电阻等元件是否有鼓包、烧焦的痕迹。
- 检查天线座的螺纹是否完好。
- 更换：
- 如果电池老化,可以购买新电池更换。
- 如果电池触片损坏,可以购买配件更换。
重新组装
组装过程与拆机过程完全相反,请按照之前的照片或记录进行操作。
- 将所有部件放回原位。
- 重新连接所有内部连接器（排线、插头等），确保插到底并锁好卡扣。
- 将前壳和后壳对准,轻轻按压，直到所有卡扣“咔哒”一声全部扣合。
- 拧回所有螺丝,确保力度适中，不要过紧。
- 重新装上天线和电池,开机测试。
希望这份详细的指南能帮助您成功拆解和重新组装您的 Kenwood TK-3107 对讲机！
