ThinkPad R60i拆机步骤是怎样的？

⚠️ 拆机前的重要提示

1. 断开所有电源： 确保电脑已完全关机，并拔掉电源适配器，如果笔记本电池是可拆卸的,请将其取下。
2. 防静电： 人体静电可能损坏精密电子元件，建议在接触主板前，触摸一下金属物体（如暖气管）释放静电,或佩戴防静电手环。
3. 工作环境： 找一个干净、光线充足、平坦的桌面，准备一个容器来存放拆下的小螺丝，因为不同位置的螺丝长度可能不同,混用会导致装回去时损坏外壳。
4. 记录拍照： 在拆解过程中，特别是断开排线时，强烈建议用手机拍照记录,方便后续安装。
5. 温柔耐心： 不要使用蛮力，遇到卡住的地方,先检查是否有螺丝未拧下或卡扣未打开。

ThinkPad R60i 拆机步骤详解

第一步：准备工作

1. 取下电池： 将笔记本翻过来，找到电池的锁扣（通常是一个可以左右滑动的塑料片），将其滑动到解锁位置，然后电池会自动弹起一点,即可将其取下。
2. 取下硬盘：
   • 翻到笔记本背面，找到硬盘仓盖板（通常在笔记本的右下角，一个长方形的盖板）。
   • 拧下固定盖板的螺丝。
   • 取下盖板后,你会看到一个金属硬盘托架。
   • 拧下固定硬盘托架的螺丝（通常是2颗）,然后轻轻将硬盘托架以约45度角拔出。
   • 从托架上拧下硬盘,完成硬盘拆卸。
3. 取下内存条：
   • 内存仓通常也在背面,靠近硬盘仓或在旁边的一个小盖板下。
   • 拧下盖板螺丝,取下盖板。
   • 你会看到内存条两侧有金属卡扣，向外掰开卡扣，内存条会自动弹起一个角度,然后即可将其拔出。

第二步：拆卸底壳（D面）

R60i 的底壳是通过多个螺丝固定的，你需要将笔记本翻过来,D面朝上。

1. 拧下所有螺丝： 仔细观察整个底壳，拧下所有可见的十字螺丝。注意：
   • 有些螺丝非常短，有些比较长,一定要分开放置。
   • 内存仓和硬盘仓的螺丝可能已经在前一步拧掉了。
   • 在脚垫和标签下面可能还藏有螺丝,需要用小工具撬开检查。
2. 分离底壳： 拧下所有螺丝后，将笔记本翻回正面（A面朝上）。
   • 从笔记本的后部（转轴处）开始,用薄塑料撬片或指甲小心地插入底壳和主壳体之间的缝隙。
   • 沿着缝隙慢慢滑动撬片，分离卡扣，ThinkPad的卡扣设计得比较紧密,需要耐心。
   • 依次分离侧边和前部（掌托下方）的卡扣。
   • 特别注意： 底壳和主板之间仍然连接着一些排线，不要强行分离！分离大部分卡扣后，将底壳抬起,但不要完全拿开。

第三步：断开内部排线

现在你可以看到内部结构了，在完全取下底壳之前,需要断开所有连接到D面的排线。

1. 触摸板排线：
   • 这是连接到主板上最常见的一根排线,通常位于掌托下方。
   • 找到排线接口（一个小的白色塑料块）,向上轻轻抬起塑料卡扣。
   • 然后就可以用镊子或手指将排线从接口中水平拔出。
2. 电源按钮排线：
   • 在转轴附近,连接到电源按钮的排线。
   • 同样，找到接口，抬起卡扣,然后水平拔出排线。
3. 其他可能排线： 根据你的具体型号，可能还有其他指示灯等排线，方法相同：先抬卡扣，再水平拔出。

第四步：取下底壳

断开所有排线后,现在可以安全地将整个底壳从笔记本上取下了。

第五步：拆卸键盘和掌托（可选，用于深度清洁或更换主板）

如果你想进一步拆卸，比如更换主板、清洁风扇或更换CPU,就需要拆下键盘和掌托。

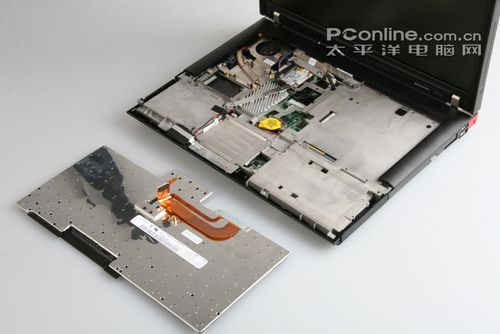

1. 取下键盘：
   • 翻回正面（A面朝上）,键盘被几个卡扣固定在掌托上。
   • 从键盘的上方（屏幕边框侧）开始，用撬片小心地从上往下推卡扣,直到键盘弹起。
   • 键盘弹起后，不要直接向上拉,因为它下面还连着一根排线连接到主板。
   • 像之前一样，断开键盘排线（抬起卡扣，水平拔出）。
   • 然后就可以将整个键盘取下。
2. 取下掌托：
   • 键盘取下后，掌托（Power键、指示灯所在的那块塑料板）就只剩几个螺丝固定了。
   • 拧下掌托周围的螺丝。
   • 小心地分离掌托和机身，它下面也可能有连接到主板前置接口（USB、音频等）的排线,需要同样方法断开。
   • 取下掌托后,整个上半部分的主板和散热系统就完全暴露了。

第六步：拆卸散热模组和主板（可选）

1. 拆卸散热模组：
   • 拧下固定散热风扇的螺丝。
   • 拔掉风扇的电源线。
   • 拧下固定散热铜管和散热片的螺丝（通常是2-4颗）。
   • 小心地取下整个散热模组，取下时可能会粘一些旧硅脂,不要用力拉。
2. 拆卸主板：
   • 断开所有连接到主板的排线（如无线网卡天线、USB接口等）。
   • 拧下固定主板的螺丝（分布在主板四周）。
   • 小心地抬起主板,从机身后部将其滑出。

常见维修与升级建议

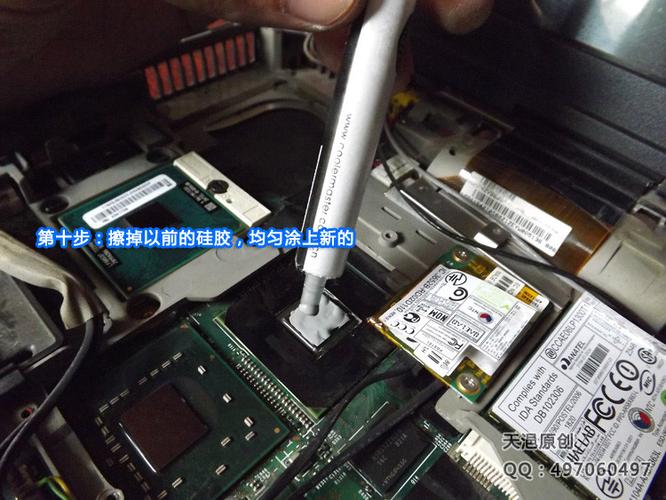

• 清灰换硅脂： 对于R60i这种老机器，清灰和更换CPU/显卡散热硅脂是提升散热性能、降低噪音和温度最有效的方法，建议使用质量好的硅脂,如信越7921或利民TF7。
• 升级内存： R60i通常有两个内存插槽，最高支持2GB x 2 = 4GB内存,升级到4GB可以显著改善多任务处理能力。
• 更换硬盘： 可以从机械硬盘更换为固态硬盘，这是提升整机速度最明显的升级，需要购买一个2.5寸的SATA固态硬盘和转接托架。
• 更换键盘： 如果按键失灵或损坏，可以单独更换键盘,非常方便。

希望这份详细的指南能帮助你成功拆解你的 ThinkPad R60i！祝你维修顺利！
