ThinkPad X200t拆机步骤是怎样的？

这份详细的拆机指南将分为准备工作、核心步骤、风险提示和常见升级建议四个部分。

第一部分：准备工作

在开始之前,请务必准备好以下工具和环境：

1. 工具：

   • 塑料撬棒/拨片： 绝对必备！ 金属工具极易划伤脆弱的塑料外壳和卡扣，推荐使用 iFixit 等品牌的塑料撬棒套装。
   • 小型十字螺丝刀： 用于拆卸螺丝，X200T 的螺丝尺寸较小,建议使用磁吸螺丝刀或准备一个磁铁辅助。
   • 防静电手环： 防止静电损坏主板等精密电子元件。
   • 容器： 用来分类存放从不同位置拆下的螺丝，防止混淆，A4 纸上画个图标记位置是很好的方法。
   • 清洁布和酒精棉片： 用于清洁拆下来的部件。

2. 环境：

   • 选择一个光线充足、干净、平整的工作台。
   • 准备好一个软布或鼠标垫，将屏幕面朝下放置,避免划伤屏幕。

3. 准备工作：


   （图片来源网络，侵删）
   • 完全关机并断开所有外接电源（适配器、底座等）。
   • 取出电池。 这是安全操作的第一步，将笔记本翻转，找到电池锁扣,向外滑动并取出电池。
   • 静电释放。 在接触主板前，触摸一下金属水管或暖气片等接地物体,释放自身静电。

第二部分：详细拆机步骤

ThinkPad X200T 的拆机遵循“由外到内，从下到上”的原则,我们先从最容易操作的下壳开始。

步骤 1：拆卸下壳

1. 移除内存/硬盘盖板： 翻转笔记本，在底部找到标有 “RAM” 和 “HDD” 或 “SSD” 的盖板，拧下固定螺丝，取下盖板,这里可以提前升级内存或更换硬盘。
2. 拆下所有底部螺丝： 仔细检查整个笔记本底部，拧下所有螺丝。注意：
   • 螺丝长度可能不同,务必分开放置。
   • 有些螺丝可能隐藏在脚垫或标签下,可以用热风枪稍微加热软化胶粘的脚垫再小心揭开。
   • 特别注意转轴附近和掌托边缘的螺丝。
3. 分离下壳： 从后部（屏幕转轴侧）或侧面开始，用塑料撬棒小心地沿着缝隙撬开下壳，X200T 的卡扣设计比较密集，需要耐心地逐一解开。切勿使用蛮力！
4. 断开内部连接： 当下壳被撬开一定角度后，你会看到内部连接线，此时需要断开：
   • 触摸屏排线： 这是最脆弱的部分之一，通常是一个很小的扁平排线，连接到屏幕底部，轻轻拔下其连接器（通常是 ZIF 排线，需要先抬起小卡扣才能拔出）。
   • 无线网卡天线： 通常有两条细长的天线，用黑色或白色的卡扣固定,拔下卡扣即可取下天线。
   • 其他连接线： 如果你的机器有内置 WWAN（3G/4G 模块）,也需要断开其天线。
5. 完全移除下壳： 确保所有连接都已断开后,将下壳完全取下。

步骤 2：拆卸键盘和掌托

1. 拆卸键盘：
   • 拧下固定键盘的螺丝（通常在键盘周围和下方）。
   • 用塑料撬棒从键盘上方的缝隙开始,小心地将键盘框架撬起。
   • 键盘下方通常有一条排线连接到主板，像触摸屏排线一样，抬起小卡扣,拔出排线。
   • 取下键盘,注意不要拉扯到排线。
2. 拆卸掌托/触摸板：
   • 键盘下方就是掌托区域,拧下固定掌托的螺丝。
   • 小心地分离掌托，它下面可能还有几根连接线（如电源按钮、指纹识别器、触摸板排线等）。
   • 同样，找到这些排线，抬起卡扣并拔出,然后取下整个掌托模块。

步骤 3：拆卸屏幕和转轴

这是拆机中最复杂、风险最高的步骤,请务必加倍小心。

1. 断开所有屏幕连接：
   • 现在你应该能看到屏幕和转轴的背面。
   • 找到从屏幕背部连接到主板的屏幕数据排线（通常很宽，有 30 针或 40 针）。极其脆弱！ 小心抬起其两端的卡扣,然后轻轻拔出。
   • 如果你的 X200T 是带电磁笔的版本，还会有手写笔感应线圈排线,也需要一并拔下。
2. 移除屏幕固定螺丝：

   拧下将屏幕框架固定在转轴上的所有螺丝，通常在屏幕的左、右、下边缘。

3. 分离屏幕与转轴：
   • 小心地从转轴上滑出整个屏幕总成，由于 X200T 的屏幕是 Tablet 模式，转轴结构复杂，可能会有一些卡扣或阻尼，请缓慢、均匀地用力。
   • 将屏幕面朝下放在软布上,避免任何压力施加到屏幕表面。

步骤 4：拆卸主板和其他组件

内部核心部件已经完全暴露。

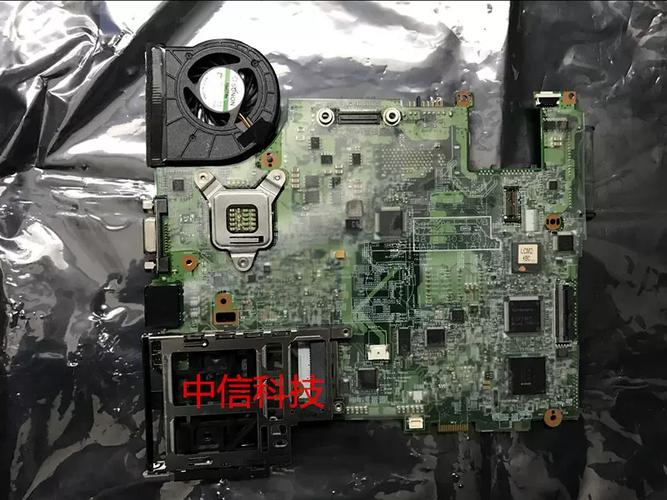

1. 拆卸主板：
   • 拧下固定主板的螺丝。
   • 断开所有剩余的连接线，如电源开关、USB 端口、风扇等。
   • 小心地抬起主板,并将其从机箱中取出。
2. 拆卸散热模块：
   • 如果需要更换硅脂或清洁风扇,现在可以拆卸散热模块。
   • 拧下固定散热器（铜管+散热鳍片）的螺丝，然后拔下风扇的电源线,即可取下整个散热模块。
3. 拆卸其他组件：
   • CPU： 主板上的 CPU 通常是被散热器压住的，取下散热器后即可看到 CPU，注意 CPU 的针脚（PGA）非常脆弱,安装时对准插槽。
   • 无线网卡/蓝牙模块： 通常通过一个小的螺丝固定在主板上,拧下螺丝拔出即可。
   • 扬声器： 固定在机箱底部,可以一并拆下清洁或更换。

第三部分：风险提示与重要提醒

1. 屏幕排线是“玻璃心”： 触摸屏数据排线、屏幕数据排线和手写笔感应线圈排线都极其脆弱，任何不当的拉扯、弯折或插拔都可能导致其断裂,维修成本高昂。
2. 卡扣设计： ThinkPad 大量使用塑料卡扣，而非螺丝，撬动时一定要用塑料工具，且力度要轻,避免掰断卡扣。
3. 螺丝管理： 不同位置的螺丝长度和用途不同,装错可能会导致外壳无法闭合或内部部件错位。
4. 静电防护： 主板、CPU 等对静电非常敏感,务必佩戴防静电手环。
5. 保修： 拆机会立即失去官方保修，如果你的机器还在保修期内,请务必谨慎。
6. 数据备份： 在拆机前，特别是涉及硬盘/SSD 操作时,请务必备份所有重要数据。

第四部分：常见升级建议

对于 X200T 最常见的升级有：

1. 内存升级：

   • 支持类型： DDR3 1066MHz SODIMM 内存。
   • 最大容量： 官方最大支持 8GB (2 x 4GB)，非官方有用户测试过 16GB (2 x 8GB) 也能被识别，但存在兼容性风险,不推荐。
   • 安装位置： 在底部 RAM 盖板下，有两个插槽,支持双通道。

2. 硬盘/SSD 升级：

   • 接口： 2.5英寸 SATA 接口。
   • 推荐： 使用固态硬盘 是提升体验最明显的升级，一块 SATA III 接口的 SSD 速度远超原装的机械硬盘。
   • 安装： 在底部 HDD 盖板下,可以轻松更换。

3. 无线网卡升级：

   • 接口： Mini PCIe 接口。
   • 注意： X200T 的天线设计可能不支持高功率的新款网卡，推荐选择兼容性好的型号，如 Intel Centrino Advanced-N 6200 或 6300，支持 802.11n 和蓝牙。

4. CPU 升级：

   • 插槽： Socket P (PGA478)。
   • 推荐： 可以从原装的 SU7300/SU9400 升级到性能更强的 P8700/P8800 (TDP 25W) 或 T9900 (TDP 35W，需要确保散热系统良好)。

希望这份详细的指南能帮助你顺利完成 ThinkPad X200T 的拆机工作！祝你操作顺利！
