Antec VP450P 是一款非常经典和普及的入门级电源，其内部设计也很有代表性，常被用于电源教学和评测，它采用 主动式 PFC (Active PFC) + LLC 半桥谐振 + DC to DC 的架构，在 450W 功率段提供了不错的转换效率。
（图片来源网络，侵删）
拆机前准备与注意事项
- 安全第一！：在拆解前，请务必拔掉电源线，并长按电源开关 10 秒以上，释放内部电容的残余电量。
- 工具：您需要一把十字螺丝刀和一些基本的手工工具（如镊子、撬棒）。
- 观察：拆机前先仔细观察电源外壳的螺丝位置，VP450P 的外壳由上下两部分组成，大部分螺丝在底部，少数在侧面。
拆解步骤图解
步骤 1：移除外壳
-
将电源翻过来,拧下底部的所有螺丝。
-
拧下侧面标签下的隐藏螺丝（如果有）。
-
用撬棒或一字螺丝刀小心地从缝隙处撬开外壳,外壳通常通过卡扣固定，需要一些力气。
-
分离上下外壳,您会看到电源的内部构造，首先映入眼帘的是 12V 主变压器，它占据了电源的核心位置。
（图片来源网络，侵删）
内部核心组件详解
打开外壳后,我们可以将内部组件分为几个主要区域：
区域 1：输入端 (AC 交流电转换区)
这个区域负责将 220V 的交流电转换成高压直流电。
-
AC 输入插座与保险丝
- 功能：连接市电，内部有保险丝用于过流保护。
- 位置：通常位于电源的侧面或顶部边缘。
-

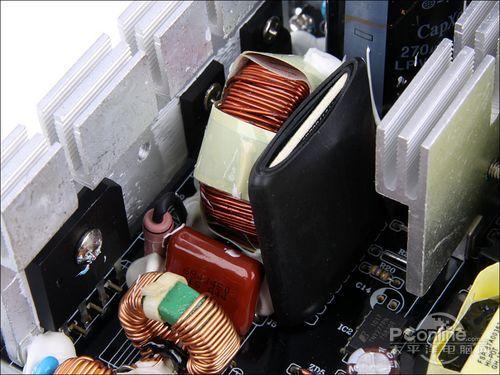

共模电感 (Common Mode Choke)
（图片来源网络，侵删）- 功能：滤除电源线上传入的电磁干扰，同时也防止电源自身产生的干扰污染电网。
- 识别：通常是一个较大的、绕有铜线的环形磁芯。
-
X 电容与 Y 电容
- 功能：与共模电感协同工作，进一步滤除差模和共模噪声。
- X电容：跨接在火线和零线之间，滤除差模干扰。
- Y电容：跨接在火线/零线和地线之间，滤除共模干扰。
-
桥式整流堆
- 功能：将 220V 交流电转换成约 310V 的脉动直流电。
- 识别：通常是一个带有散热片的黑色方块，上面有
GBU或KBJ等型号标识。
-
主动式 PFC (Active PFC) 电路
- 功能：这是 VP450P 的一个重要特性，它通过升压电路将整流后的 310V 直流电提升到约 380V 的稳定高压直流电，这不仅提高了功率因数（更省电），也为后级的 LLC 谐振电路提供了稳定的工作电压。
- 核心组件：
- PFC 电感：一个带有较大气隙的磁芯线圈。
- PFC 开关管 (MOSFET)：通常是一个或两个，由 PFC 控制芯片驱动，高频开关以实现升压。
- PFC 控制芯片：如 NCP1654 或类似型号，是 PFC 电路的大脑。
- PFC 二极管：一个快恢复二极管，用于整流升压后的电流。
- 位置：通常位于输入端和主变压器之间，并带有散热片。
区域 2：功率变换与输出端 (DC 直流电转换区)
这个区域负责将高压直流电转换成电脑各部件需要的低压直流电（+12V, +5V, +3.3V）。
-
主变压器
- 功能：功率变换的核心，将高压直流电进行隔离和降压。
- 识别：最大的那个变压器，上面通常有
ETP...或 型号标签。
-
LLC 谐振控制器与开关管
- 功能：这是 VP450P 的高效部分，LLC 谐振拓扑在轻载时效率很高，能更好地满足 80 PLUS 铜牌认证的要求。
- 核心组件：
- LLC 控制芯片：如 CM6800 或 NCP1397 等型号，负责驱动开关管。
- LLC 开关管 (MOSFET)：通常是两颗，组成半桥结构，以高频开关方式驱动主变压器。
- 位置：在主变压器附近，通常也贴在小散热片上。
-
低压整流滤波电路
- 功能：将变压器输出的低压交流电转换成纯净的直流电。
- 核心组件：
- +12V 整流：通常使用 肖特基二极管 或 同步整流（高端电源才会用），在 VP450P 上，您会看到几颗并排的二极管，它们是 +12V 输出的关键。
- +5V 和 +3.3V 整流：同样使用肖特基二极管。
- 滤波电容：巨大的电解电容，用于平滑电压，减少纹波。+12V 的滤波电容容量最大。
-
DC to DC 电路 (低压稳压)
- 功能：通过一个独立的 DC-DC 模块，将稳定的 +12V 电压再转换为 +5V 和 +3.3V，这种设计的好处是，+5V 和 +3.3V 的负载变化不会直接影响 +12V，电压稳定性更好。
- 识别：通常是一个由电感、电容和小芯片组成的独立小电路板，焊在主板上。
区域 3：控制与保护电路
-
PWM/PFC 控制芯片
- 功能：这是电源的“大脑”，一个高度集成的芯片（如 SG6105D 或类似型号），它同时负责 PFC 电路和 LLC 谐振电路的驱动、保护（如 OVP, UVP, OPP, SCP 等）和待机电源管理。
- 位置：通常是一个小小的 8 脚或更多的贴片芯片，位于 PFC 和 LLC 电路附近。
-
电压反馈电路
- 功能：通过电阻分压电路，实时监测 +12V, +5V, +3.3V 的输出电压，并将信号反馈给主控芯片，从而精确调节输出电压。
- 识别：一排精密电阻，连接在输出端和主控芯片之间。
-
风扇控制电路
- 功能：根据电源的负载和温度，智能控制风扇转速，VP450P 在低负载下可能是风扇停转或低速运行，高负载下才高速旋转以达到静音和散热平衡。
- 识别：一个小的控制芯片和相关的温度传感器（热敏电阻）。
总结与特点
通过拆解,我们可以总结出 Antec VP450P 的几个设计特点：
- 架构先进：采用 APFC + LLC + DC-DC 的架构，这是当时中高端电源的标配，使其在 450W 功率段能轻松达到 80 PLUS 铜牌认证。
- 用料扎实：使用了高品质的台系或日系电解电容（如 TEAPO, CapXon, Rubycon），保证了长期使用的稳定性和寿命。
- 多路 12V 输出：+12V 是功率输出的主力，设计上提供了充足的 +12V 电流（通常为 37A），足以应对主流的 CPU 和显卡。
- 保护功能齐全：具备过压、欠压、过功率、短路、过温等全面的保护功能，对硬件安全有保障。
- 静音设计：支持智能温控风扇，日常使用噪音控制得很好。
希望这份详细的拆机图解能帮助您全面了解 Antec VP450P 的内部构造和设计理念！
