Dell灵越14R 5437拆机步骤/工具/注意事项？

⚠️ 重要提示与准备工作

1. 断开所有连接： 确保电脑已完全关机，并拔掉电源适配器、所有外接设备（如鼠标、U盘等）。
2. 释放静电： 在操作前，请触摸一下金属物体（如暖气片、未上漆的机箱外壳）以释放您身上的静电,静电可能会损坏精密的电子元件。
3. 准备工具：
   • 十字螺丝刀 (PH0)： 用于拆机的主要工具，最好是磁性的,方便取下螺丝。
   • 塑料撬棒或薄卡片： 用于撬开卡扣和分离外壳,避免划伤塑料。
   • 防静电手环（可选但推荐）： 专业操作,最大程度保护硬件。
4. 记录与拍照： 拆机过程中，建议对每一步进行拍照，并妥善保管好拆下的所有螺丝，不同位置的螺丝长度可能不同，装回去时如果搞错,可能会损坏主板或外壳。
5. 风险自负： 拆机会失去官方保修，请确保您了解操作步骤，并有信心完成，如果不确定,请寻求专业人士的帮助。

拆机步骤详解

第一步：准备工作与移除后盖

1. 将电脑倒置： 将笔记本电脑翻转过来，Dell logo朝上。
2. 拆下后盖螺丝： 您会看到后盖上有很多螺丝。 其中有一颗螺丝（通常在内存仓附近）可能比较特殊，它连接着主板的接地线，拧下后需要将接地线从主板上拔下，否则无法完全取下后盖。
   • 用 PH0 螺丝刀拧下所有后盖螺丝。
   • 将所有螺丝分开放置，最好按位置标记，键盘区螺丝”、“风扇区螺丝”等。
3. 取下后盖：
   • 从后盖的边缘（通常是靠近转轴或电池仓的位置）用塑料撬棒小心地插入缝隙。
   • 沿着边缘慢慢滑动撬棒，听到“咔哒”声就是卡扣在分离，请务必耐心、轻柔,避免用力过猛导致卡扣断裂。
   • 分离所有卡扣后，后盖就可以取下了，取下后盖时，要小心,因为里面可能还连着几根细小的天线线缆。

第二步：断开内部连接与移除主要组件

取下后盖后，您会看到内部的结构。请再次拍照记录所有线缆和组件的位置。

1. 断开天线线缆：

   • 后盖上通常会连接着 Wi-Fi 和蓝牙的天线线缆,它们通过一个小黑扣子固定在主板接口上。
   • 用指甲或撬棒小心地将黑色卡扣向上抬起，然后即可拔下天线线缆。切勿直接拉拽线缆！

2. 移除电池：

   • 电池通常由一颗或两颗螺丝固定,拧下这些螺丝。
   • 电池的排线会连接到一个主板的接口上，向上轻轻拔开这个接口的卡扣,然后取出电池排线。
   • 取出电池，并将其放置在一边,防止在后续操作中意外碰触导致短路。

3. 移除内存条：

   • 内存条通常由两端的金属卡扣固定。
   • 同时向外拨开两端的卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条的两端,以约45度角将其拔出。
   • 如果要更换或升级,操作反之。

4. 移除硬盘：


   （图片来源网络，侵删）
   • 硬盘通常由一个金属支架固定。
   • 拧下固定金属支架的螺丝。
   • 取下金属支架,您会看到硬盘的SATA接口和供电接口。
   • 拔下这两根线缆（硬盘接口通常也有一个小的卡扣需要抬起）。
   • 然后就可以将硬盘从支架中滑出,或者将整个支架连同硬盘一起取出。

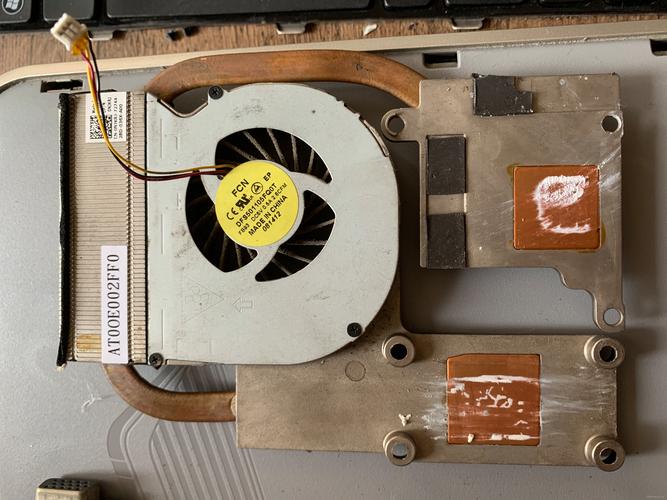

5. 移除散热模组（风扇和散热铜管）：

   • 这是比较关键的一步,找到连接到CPU和GPU散热片上的风扇。
   • 拔下风扇的电源线缆（同样，向上抬起接口卡扣）。
   • 拧下固定散热模组的螺丝。 散热螺丝通常有不同的长度和拧紧顺序,务必按照原样拧回。
   • 小心地取下整个散热模组，由于散热膏可能已经干涸，取下时可能会有轻微的吸附力，请垂直向上用力,避免歪斜导致损坏CPU或GPU针脚。
   • 取下后，不要扔掉旧的散热膏,准备新的硅脂以备更换。

6. 断开其他连接：

   • 现在您可以看到主板了，根据您的需求，可能需要断开更多连接，
     • 键盘排线： 通常在主板上方，用一个小的塑料卡扣固定,向上抬起即可拔下。
     • 触摸板排线： 位于主板的下部,同样通过卡扣固定。
     • USB/音频接口排线： 主板边缘可能还有其他连接前置面板的排线。
   • 每断开一根线缆，都拍照记录！

第三步：移除主板与键盘

如果您需要彻底清洁、更换主板或更换屏幕,这一步是必要的。

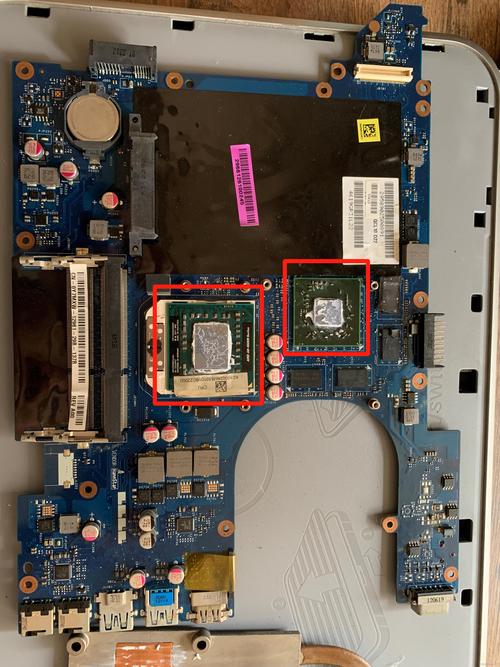

1. 移除主板：


   （图片来源网络，侵删）
   • 拧下固定主板的全部螺丝（通常分布在主板四角和中间）。
   • 小心地向上抬起主板的一端，然后轻轻将其从机框中滑出,注意不要拉扯到任何尚未断开的线缆。

2. 移除键盘：

   • 键盘通常通过几个塑料卡扣固定在C面（键盘面）的内侧。
   • 从键盘的边缘（通常是顶部或底部）用撬棒小心地将其与C面分离。
   • 分离后，键盘的排线仍然连接到主板上,向上拔开接口卡扣即可完全取下键盘。

⚠️ 装机注意事项

1. 清洁与涂抹硅脂： 如果您取下了散热模组，务必用无水酒精和高纯度棉签或 lint-free 布清洁掉CPU和GPU芯片上以及散热片底部的旧硅脂，在CPU和GPU核心上涂抹适量的米粒大小的新硅脂,均匀铺开即可。
2. 对位安装： 安装散热模组时，一定要确保散热片底座与CPU/GPU核心完全对齐，然后垂直、均匀地按下，听到卡扣“咔哒”一声锁紧即可。切勿使用蛮力或过度拧紧螺丝,否则会压裂芯片。
3. 螺丝归位： 严格按照之前拍照记录的位置和顺序拧回所有螺丝，特别是散热模组的螺丝,拧错顺序或长度可能导致散热不良甚至硬件损坏。
4. 连接线缆： 所有排线和线缆在连接时，都要确保接口完全插入，并且卡扣已经扣紧，连接天线线缆时，要确保没有接触金属部分,以免信号衰减。
5. 最终测试： 在完全合上后盖之前，可以先不拧螺丝，连接电源适配器开机测试一下，确保所有硬件（屏幕、键盘、触摸板、USB口等）工作正常，如果一切正常，再关机，合上后盖,拧紧所有螺丝。

希望这份详细的指南能帮助您顺利完成拆机！祝您操作顺利！
