ThinkPad T540拆机步骤是怎样的？

第一部分：准备工作与安全须知

在开始之前,请务必做好以下准备，这能确保过程顺利并保护你自己和设备的安全。

所需工具：

1. 螺丝刀套装：
   • T5/T6 螺丝刀： 用于拆机的大部分螺丝，T5 用于小螺丝，T6 用于稍大的螺丝。
   • PH0/PH1 螺丝刀： 用于拆卸键盘等需要拧十字螺丝的地方。
   • 塑料撬棒/拨片： 至关重要！ 用于撬开塑料卡扣，避免划伤外壳。
   • 撬棒套装： 包含不同形状和硬度的塑料/金属撬棒，非常实用。
2. 防静电手环： 强烈推荐，佩戴它可以防止静电损坏主板上的精密电子元件。
3. 工作空间： 一个干净、宽敞、光线充足的地方，最好铺上软布或防静电垫，防止螺丝滚落和划伤设备。
4. 收纳盒： 用来分类存放不同大小和长度的螺丝。T540p 的螺丝长度不一，混用会导致外壳装不回去或损坏内部！
5. ThinkPad 维修手册（可选但推荐）： 可以在网上搜索 "ThinkPad T540p Hardware Maintenance Manual" (HMM)，里面有官方的拆解示意图和零件清单。

安全须知：

• 完全关机： 不要让电脑处于睡眠或休眠状态。
• 断开所有连接： 拔掉电源适配器、所有外接设备（鼠标、U盘等）。
• 取出电池： 这是第一步也是最重要的一步，断开所有外部电源后，长按电源按钮约 15-30 秒，以释放主板中残余的电量。

第二部分：拆解步骤详解

ThinkPad T540p 的设计相对模块化，拆解遵循“从外到内，从上到下”的原则。

步骤 1：移除后盖和电池

1. 将笔记本电脑翻过来,D面（底面）朝上。
2. 取出电池： 你会看到一个电池锁扣，将锁扣拨到“解锁”位置，然后向外滑动电池，即可将其取下。
3. 拆下后盖螺丝： 用 T6 螺丝刀拧下后盖上所有的螺丝。注意观察：
   • 有些螺丝旁边会有一个圆圈或方块标记,表示下面是天线连接点，拧下后要小心处理。
   • 螺丝长度不同,务必分类存放。
4. 取下后盖：
   • 从后盖边缘（通常是内存仓或硬盘仓附近）找到一个缝隙。
   • 用塑料撬棒小心地插入缝隙,轻轻撬开卡扣，ThinkPad 的卡扣设计得很紧，需要耐心，不要用力过猛以免卡扣断裂。
   • 沿着边缘慢慢移动撬棒,一圈一圈地撬开，直到所有卡扣都松开。
   • 取下后盖。

步骤 2：断开内部连接器

取下后盖后,你会看到内部的主板、内存、硬盘、无线网卡等。

1. 断开电池排线： 在主板上找到连接电池的排线（通常是白色或黑色的小插头），用指甲或撬棒的尖端，轻轻地、垂直地向上拔起排线上的小卡扣，然后抽出排线。切勿直接拉拽排线！
2. 断开无线网卡天线： 如果你的机器有 WWAN（广域网）或 WLAN（无线局域网）天线，你会看到两根细小的、通常为黑色和白色的线缆，它们通过一个小的金属扣或直接插在网卡上，用镊子或撬棒小心地将它们从卡扣中取出或直接拔下。
3. 断开其他连接器（可选）： 如果你要拆下键盘或触摸板，需要在此步断开它们的连接器，它们通常位于主板顶部边缘，也是通过向上拔起卡扣来断开。

步骤 3：移除内部组件

根据你的目的,可以只拆解到相应组件。

• A. 更换或升级内存：


  （图片来源网络，侵删）
  1. 在后盖移除后,内存仓通常有两个小盖板，用 T5 螺丝刀拧下盖板螺丝。
  2. 拧下后,内存条两侧的金属卡扣会自动弹起。
  3. 以约 45 度角捏住内存条两端，将其拔出。
  4. 安装新内存时,对准插槽，以相同角度插入，然后向下按压，直到两侧卡扣“咔”一声自动扣紧。

• B. 更换或升级硬盘/固态硬盘：

  1. 在后盖移除后,找到硬盘仓，它通常被一个金属或塑料支架固定着。
  2. 拧下固定支架的螺丝（通常是 T5）。
  3. 将整个硬盘连同支架一起从插槽中滑出。
  4. 拧下支架上固定硬盘的螺丝,将旧硬盘取下，换上新硬盘，再装回支架。

• C. 更换无线网卡：

  1. 找到 M.2 或 PCIe 插槽上的无线网卡。
  2. 拧下固定网卡的天线螺丝（如果有的话）。
  3. 拔下天线的连接线。
  4. 将网卡以一个角度拔出插槽。
  5. 按相反方向安装新网卡,并连接好天线。

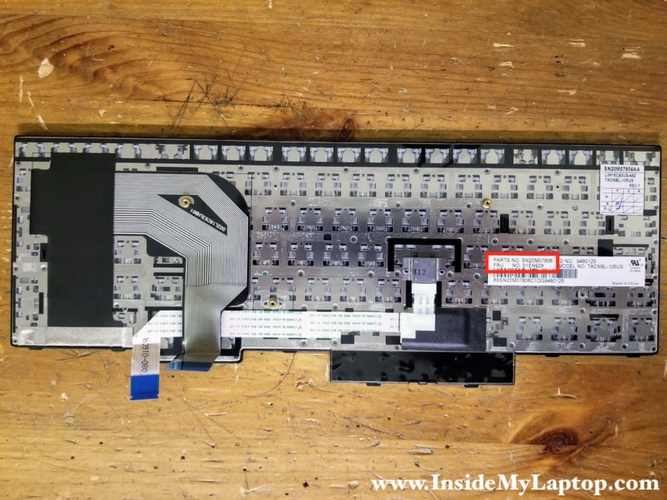

步骤 4：移除键盘和掌托（C面）

这是最复杂的一步,需要非常小心。

1. 拆下键盘螺丝： 将电脑翻过来，C面（键盘面）朝上，在键盘上方（屏幕转轴附近）会有几个小螺丝，用 PH0 螺丝刀拧下，有些螺丝可能隐藏在橡胶垫或标签下面。
2. 撬开键盘框架：
   • 用塑料撬棒从键盘的缝隙（例如电源键附近或 ESC 键上方）开始，小心地撬开键盘上方的塑料框架。
   • 沿着边缘慢慢移动,松开所有卡扣，这个过程需要非常轻柔，因为下面还连接着排线。
3. 断开键盘排线：
   • 撬开框架后,你会看到连接主板的键盘排线。
   • 用撬棒轻轻向上挑起排线末端的黑色塑料卡扣,然后抽出排线。
4. 移除键盘： 现在键盘已经完全自由，可以将其轻轻向上提起，放在一边，注意不要拉扯到已经断开的其他排线（如触摸板）。

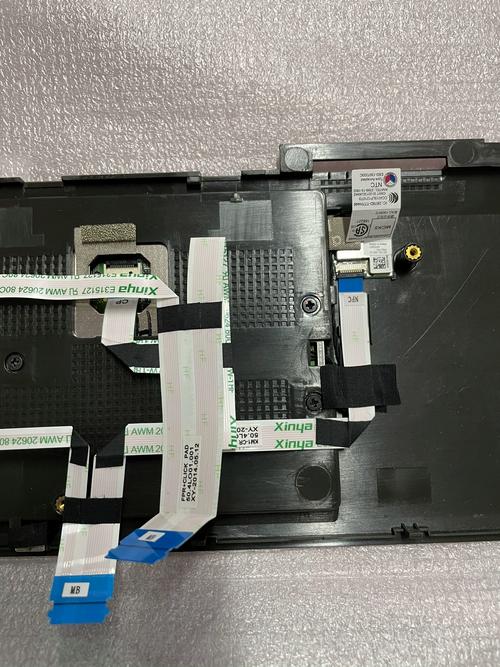

5. 断开触摸板排线： 在键盘下方，你会看到触摸板的排线，用同样的方法（挑起卡扣）断开它。
6. 移除掌托/上盖： 现在整块 C 面塑料框架（包括掌托、触摸板、电源按钮等）都可以从机身上取下了。

步骤 5：移除散热模组和风扇

1. 断开风扇电源： 在风扇附近找到连接到主板的插头，向上拔起卡扣断开。
2. 拧下散热模组螺丝： 散热模组（铜管+散热鳍片）通常由 2-4 个螺丝固定。拧下螺丝后，不要立即拿起散热模组！ 因为 CPU 和 GPU 上还涂有导热硅脂。
3. 取下散热模组： 先左右或前后轻轻晃动一下，让铜管从芯片上脱离，然后平稳地将其取下。

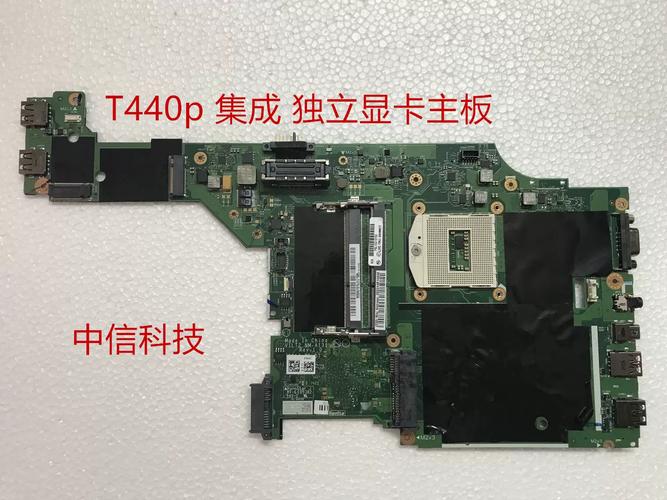

步骤 6：移除主板（可选）

1. 拧下固定主板的所有螺丝（通常分布在主板四周）。
2. 断开所有剩余的连接器（如 USB 接口、电源开关、状态指示灯等）。
3. 小心地将主板从机身上取下。

第三部分：安装与注意事项

1. 清洁： 如果你是为了清灰，可以用软毛刷和皮吹/压缩空气清洁风扇、散热鳍片和风道。
2. 更换硅脂（如果拆下散热模组）： 用无水酒精和棉签或 lint-free 布清洁掉 CPU 和 GPU 芯片上旧的导热硅脂，在芯片中心挤少量新的、高质量的导热硅脂（如信越 7921），安装散热模组时，螺丝要交叉、分步、逐步拧紧，以保证压力均匀。
3. 反向操作： 安装过程是拆解的完全反向，请确保所有螺丝都拧回了正确的位置，所有排线和连接器都牢固地插好。
4. 测试： 在完全装好后，不要立即拧上所有螺丝，先连接电源和电池，开机进入 BIOS 或系统，确保一切正常（风扇转动、屏幕显示等），然后再关机，装回后盖并拧上螺丝。

总结与提醒

• 耐心是关键： ThinkPad 的卡扣设计得很紧，不要用蛮力。
• 分类存放螺丝： 这是最重要的技巧，没有之一，混用螺丝会导致外壳损坏或内部短路。
• 善用塑料工具： 金属工具容易划伤脆弱的塑料外壳和排线。
• 拍照记录： 在拆解复杂步骤（如断开排线、取下键盘）前，用手机拍下照片，可以帮助你后续安装时参考。

遵循以上步骤,你应该可以顺利地拆解你的 ThinkPad T540p，祝你成功！
