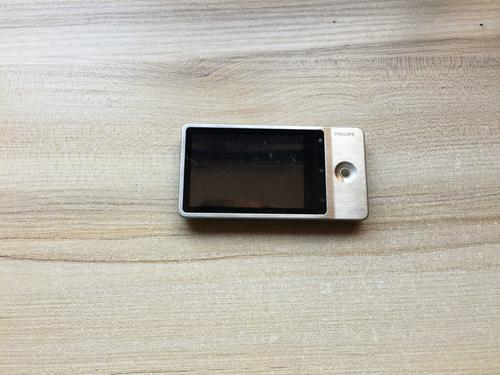

gogear connect拆机后内部结构如何？

⚠️ 重要安全提示：

1. 保修失效： 拆机将立即使设备失去官方保修资格。
2. 损坏风险高： GoGear Connect 的设计并非为用户维修考虑，拆解过程极易损坏脆弱的塑料卡扣、排线、电池甚至主板，请务必谨慎操作。
3. 数据备份： 拆机前，请确保已通过 Philips Device Manager 或类似软件备份所有重要数据。
4. 工具准备： 准备正确的工具至关重要，推荐使用塑料撬棒（首选）、薄金属撬片、塑料卡片（如旧会员卡）、小型十字螺丝刀、镊子、热风枪（可选，但强烈推荐用于处理胶水）。
5. 耐心细致： 拆解需要极大的耐心，切勿使用蛮力，感觉有阻力时应停下来检查是否有隐藏的卡扣或未断开的排线。

拆解工具准备

• 核心工具：
  • 塑料撬棒/撬片： 至少2-3个，用于分离塑料外壳，避免划伤外壳和内部元件。塑料是首选，金属工具容易打滑划伤。
  • 小型十字螺丝刀 (Phillips #00 或类似)： 用于拆卸后盖螺丝。
  • 镊子： 用于夹取小螺丝和操作排线。
• 辅助工具 (强烈推荐)：
  • 热风枪/吹风机： GoGear Connect 的前后盖通常用较强的胶水粘合，加热可以软化胶水，大大降低分离难度和损坏风险，如果没有热风枪，用吹风机的中低档档位对接口和边缘加热数分钟也可以。
  • 塑料卡片/旧会员卡： 可以作为撬棒的辅助或替代品。
  • 薄金属撬片 (可选，需非常小心)： 用于处理特别顽固的胶水区域，但务必注意不要划伤屏幕或主板。
  • 容器： 用于存放拆下的小螺丝，防止丢失。
  • 工作台灯： 提供充足光线，便于观察细节。

拆解步骤详解 (以 Philips GoGear Connect 3rd Gen SA5285 为例)

第1步：准备工作与加热

1. 关闭设备并取出MicroSD卡： 确保设备完全关机，弹出MicroSD卡托盘。
2. 加热外壳边缘： 这是最关键的一步，使用热风枪或吹风机，在中低温度下，对设备四周的接缝处均匀加热，移动热风枪，避免在一点停留过久导致塑料变形，加热约1-2分钟，目的是软化内部的胶水，你会感觉到外壳边缘变得略微温热。

第2步：分离后盖

GoGear Connect 的后盖通过塑料卡扣和胶水固定在前框上。

1. 选择切入点： 从MicroSD卡槽附近或USB接口附近开始，这些地方通常卡扣较少或更容易撬开。
2. 插入撬棒： 将一个薄塑料撬片或卡片小心地从缝隙中插入，不要插得太深，以免碰到屏幕或主板。
3. 缓慢分离： 沿着边缘缓慢滑动撬棒，施加均匀的、向外的力，你会听到“咔哒”声，这是卡扣被依次打开的过程。遇到阻力时，不要强行撬开，而是移动到下一个卡扣位置。
4. 持续加热与撬动： 如果遇到特别紧的地方，可以对该处再次加热，然后继续尝试，整个过程需要耐心，绕设备一周逐步分离。
5. 完全分离后盖： 当所有卡扣都松开后，后盖就可以被小心地取下了。电池排线可能仍然连接在主板上。

第3步：断开电池连接

在取下后盖后,你会看到内部的电池。

1. 定位电池排线： 电池连接着一根细长的排线，它插在主板上一个小的ZIF (零插拔力) 连接器上。
2. 打开ZIF连接器锁扣： 在ZIF连接器上，通常有一个小小的黑色塑料锁扣，用指甲或镊子尖端，轻轻地将这个锁扣向上抬起（约90度角度），与排线平行。
3. 取出排线： 锁扣抬起后，排线就会松开，此时可以非常轻松地将排线从连接器中水平拉出。千万不要在锁扣未抬起的情况下硬拔排线，否则会损坏连接器。
4. 分离后盖： 现在后盖可以完全取下，不再与任何部件相连。

第4步：拆卸主板与屏幕组件

1. 断开其他排线 (如果有)： 在某些型号或布局中，屏幕或触摸屏的排线可能连接在主板上，如果看到，请用同样的方法（抬起ZIF锁扣，然后水平拔出）断开它们。
2. 拧下固定螺丝： 主板通常由几颗小螺丝固定在塑料框架上，用十字螺丝刀将这些螺丝全部取下，并妥善放置。
3. 取出主板： 拧下螺丝后，主板就可以被轻松地取出了，小心地将其从框架中滑出。

第5步：分离屏幕组件 (如果需要)

如果只是更换电池,到第4步主板取出即可，如果需要更换屏幕或触摸屏，则需要继续。

1. 断开屏幕排线： 主板取下后，你会看到屏幕组件，屏幕本身也通过一根或多根排线连接在屏幕框架的排线座上，找到这些ZIF连接器，重复“抬起锁扣，水平拔出”的操作，断开排线。
2. 小心分离屏幕与框架： 屏幕和框架之间通常也是用胶水或卡扣固定的，再次使用热风枪加热屏幕边缘，然后用塑料撬棒非常小心地从屏幕边缘（通常是边框部分）开始分离。此处操作务必极其轻柔，因为屏幕是玻璃材质，非常易碎。
3. 取出屏幕： 分离后，屏幕组件就可以从框架中取出了。

常见维修与注意事项

• 更换电池： 这是最常见的维修，电池通常有较强的胶粘在金属屏蔽层上，可以用热风枪加热软化胶水，然后用撬棒小心地从边缘分离，更换新电池时，确保连接牢固，并重新粘贴好。
• 更换屏幕/触摸屏： 难度极高，需要确保新屏幕的排线与原装排线兼容，并且安装过程中避免压碎屏幕。
• 修理USB端口： USB端口焊在主板上，需要专业的焊接技术和工具进行更换，不建议普通用户尝试。
• 排线损坏： 拆机过程中最常见的问题，排线非常脆弱，过度弯曲或拉扯都会导致其断裂，一旦断裂，基本无法修复，只能更换整个总成（如屏幕总成或主板）。

拆解 Philips GoGear Connect 是一项高难度、高风险的操作，其设计使得维修变得非常困难。

建议：

• 如果你只是想看看内部结构： 建议在网上寻找拆解视频（如 YouTube）来满足好奇心，亲手拆解的风险太高。
• 如果你确实需要维修：
  • 评估价值： 考虑设备的二手价值和维修成本，可能不如买一个二手的或功能更好的设备。
  • 寻求专业帮助： 寻找擅长维修老旧MP3播放器的电子产品维修店。
  • 备件来源： 确保能找到匹配的备件，尤其是屏幕和电池。

希望这份详细的指南能帮助你,但请再次强调，安全第一，量力而行！
