ThinkCenter M 拆机步骤有哪些？

下面我将为您提供一个通用性较强的ThinkCentre M系列拆机指南，并针对不同尺寸的机箱（如小型塔式、小型机箱、超小型机箱）给出一些关键提示。

【核心提醒：拆机前必读】

1. 安全第一：

   • 断开所有电源：拔掉主机背后的电源线。
   • 按下电源键：在断电后，按一下电源键，释放主板上的残余电量。
   • 防静电：佩戴防静电手环，或用手触摸一下金属水管、暖气片等接地物体，释放自身静电，避免静电击穿精密电子元件。

2. 准备工具：

   • 十字螺丝刀：最常用的工具，通常是PH0或PH1规格。
   • 平口螺丝刀或塑料撬棒：用于撬开塑料卡扣。
   • 收纳盒：分类存放拆下的螺丝，避免混淆。

3. 确认你的机箱类型： ThinkCentre M系列根据体积大小，主要分为以下几种，它们的拆机方式有很大差异：

   • Tower (塔式)：体积最大，最像普通台式机，扩展性最好。M700/M900 Tower。
   • Small Form Factor (SFF - 小型机箱)：体积较小，性能和扩展性适中。M700/M900 SFF。
   • Tiny (超小型机箱)：体积非常小巧，通常使用定制电源和主板，扩展性有限。M700/M900/M900p Tiny。

请根据你的机箱类型，参考下文对应的章节进行操作。

第一步：通用外部准备工作（所有机箱通用）

1. 将主机放置在平整、宽敞的工作台上。
2. 拔掉所有连接线,包括电源线、显示器线、USB线、网线等。
3. 拧下机箱两侧面板的固定螺丝（通常在后面板或侧面），然后向后滑动取下侧面板，一般先拆左侧面板（当你面对主机时，你的右手边）。
4. 拍照！拍照！拍照！ 在拆卸任何部件之前，用手机拍下机箱内部的初始状态，特别是各种线缆的连接方式，这会是后续安装的绝佳参考。

第二步：根据机箱类型进行拆解

A. ThinkCentre Tower (塔式机箱) 拆解

塔式机箱内部空间大,组件通常采用模块化设计，非常容易拆解。

1. 拆卸侧面板风扇：

   通常在前面板或侧面板上有一个风扇,拧下固定风扇的螺丝，拔掉连接到主板上的风扇电源线即可取下。

2. 拆卸前面板：


   （图片来源网络，侵删）
   • 塔式机箱的前面板通常是塑料卡扣固定的,用平口螺丝刀或撬棒从缝隙处小心撬开卡扣，然后向前或向上取下整个前面板。
   • 取下面板后,你可以看到光驱、读卡器等设备，以及机箱内部的走线。

3. 拆卸电源：

   • 电源通常位于机箱的右上角,用4个螺丝固定在机箱上。
   • 先拔掉电源连接到主板、硬盘、显卡的所有线缆。
   • 然后拧下固定螺丝,将电源向上或向外抽出。

4. 拆卸内存：

   内存两侧有金属卡扣,向外掰开卡扣，内存条会自动弹起，然后垂直拔出即可。

5. 拆卸硬盘/SSD：

   • 机械硬盘：通常被一个金属笼子固定着，拧下笼子的螺丝，将整个笼子拉出，然后再拧下硬盘两侧的螺丝，从笼子里取出硬盘。
   • M.2 SSD：找到主板上M.2接口上的一个小螺丝，拧下后，SSD会呈一个角度翘起，然后直接拔出。
   • 5英寸SSD：通常用一个小螺丝固定在机箱的某个支架或硬盘笼上，拧下螺丝即可取下。

6. 拆卸显卡：

   • 如果是独立显卡,先找到显卡尾部固定在机箱挡板上的螺丝并拧下。
   • 然后按下显卡插槽末端的白色或黑色卡扣,将显卡从主板上拔出。
   • 拔掉显卡的所有供电线（如果有）。

7. 拆卸CPU散热器：

   • 重要：这一步需要小心，避免损坏CPU和主板。
   • 先拔掉散热器风扇的电源线。
   • 找到散热器与CPU接触的4个角上的固定杆或螺丝,按照对角线的顺序，分几次慢慢拧松，不要一次性拧完一个。
   • 小心地将散热器垂直向上取下,如果取下困难，可以尝试左右轻轻晃动，切勿使用蛮力。
   • 拆下后,如果需要更换散热器，一定要用无水酒精和棉片清理掉CPU和散热器底座上的旧硅脂，并重新涂抹新的硅脂。

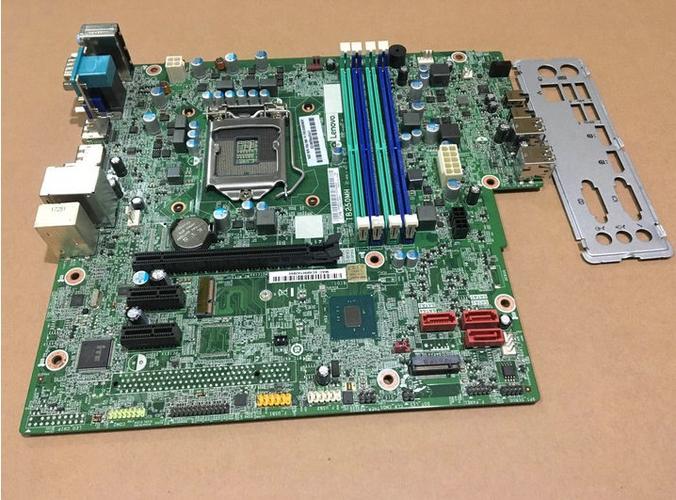

8. 拆卸主板：

   • 最后一步,也是最复杂的一步。
   • 拔掉机箱前面板的所有连接线（电源开关、重启键、USB 3.0前置接口、音频线等），并记下它们连接到主板的哪个针脚上（参考你之前拍的照片）。
   • 拧下固定主板的全部螺丝（通常有6-9个）。
   • 小心地向上抬起主板,并将其从机箱中取出。

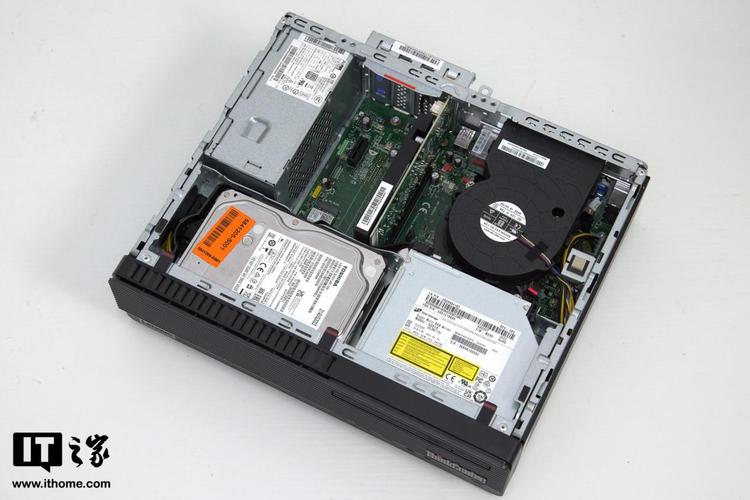

B. ThinkCentre SFF (小型机箱) 拆解

小型机箱内部空间非常紧凑,组件之间排列紧密，拆解时需要更加小心。

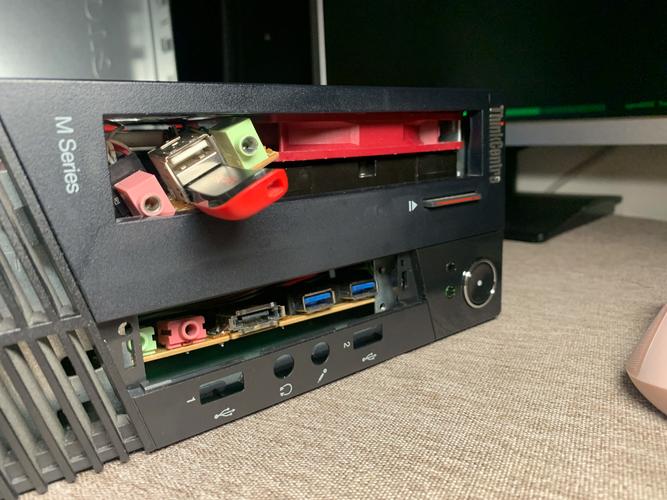

1. 拆卸前面板：

   和塔式机箱类似,通常用撬棒从底部或侧面的缝隙撬开塑料卡扣来取下前面板。

2. 拆卸硬盘笼/光驱：

   SFF机箱的硬盘和光驱通常共用一个金属支架,拧下固定支架的螺丝，将整个组件向前拉出。

3. 拆卸电源：

   SFF机箱使用的是小型定制电源（SFX或类似规格），位置可能在机箱的上方或底部，拔掉所有电源线后，拧下固定螺丝，小心抽出，注意电源线缆可能会很紧。

4. 拆卸内存、显卡、CPU散热器：

   • 内存：操作方法和塔式机箱一样。
   • 显卡：SFF机箱的显卡通常占用两个插槽，并且可能没有外接供电，拆卸方法类似，先拆固定螺丝，再按卡扣拔出。
   • CPU散热器：由于空间狭小，拆卸时更要小心，避免刮到周围的其他组件。

5. 拆卸主板：

   拔掉所有前置面板线缆后,拧下固定主板的螺丝，然后小心地将主板从机箱中滑出，注意主板边缘可能会卡在机箱上，需要轻轻用力。

C. ThinkCentre Tiny (超小型机箱) 拆解

【警告：Tiny机箱的扩展性极差，内部设计高度集成，通常不建议用户自行拆解内部组件进行升级，大部分操作仅限于清洁、更换内存和硬盘。】

1. 机箱本身：

   • Tiny机箱通常没有传统意义上的“侧面板”，它的外壳是一个整体，需要从背面或底部特定的螺丝孔位入手。
   • 拧下机箱底部的几个大螺丝,然后可以将整个外壳（包括前面板）向上或向后滑动取下。

2. 组件拆卸（极其有限）：

   • 内存：通常位于底部，有固定条，非常容易更换。
   • Wi-Fi网卡：通常是M.2接口的无线网卡，拧下一颗小螺丝即可拔出。
   • 硬盘/SSD：通常位于侧面，用一颗螺丝固定，拔掉SATA数据线和电源线后即可取下。
   • CMOS电池：用于重置BIOS设置，通常是一个银色的圆形纽扣电池，用撬棒轻轻一撬就能下来。
   • CPU/显卡/电源：这些通常是直接焊死在主板上的，用户无法自行更换或升级。 强行拆解会直接导致主板报废。

第三步：清洁与维护

• 灰尘清理：使用吹气球（皮老虎）、压缩空气罐或软毛刷，小心地吹掉或扫掉CPU散热器、风扇、电源、显卡上的灰尘。
• 硅脂更换：如果拆卸了CPU散热器，记得清理旧硅脂并涂抹新的。

第四步：安装与还原

安装过程是拆卸的逆过程,请按照以下顺序进行，可以避免一些兼容性问题：

1. 安装主板（如果已拆卸）。
2. 安装CPU和散热器（如果已拆卸），并接好风扇线。
3. 安装内存。
4. 安装硬盘/SSD。
5. 安装显卡（如果有）。
6. 安装电源。
7. 连接所有线缆：参考你之前拍的照片，连接主板上的各种线头，确保没有遗漏。
8. 安装侧面板。
9. 连接外部设备，通电开机。

希望这份详细的指南能帮助您顺利完成ThinkCentre M系列的拆机！如果在过程中遇到困难，建议随时停下来，查阅你拍的图片或在网上搜索你具体型号（如 "ThinkCentre M900 SFF disassembly"）的拆解视频。
