EliteBook 810拆机后内部结构如何？

• 风险警告： 拆机有损坏电脑硬件、失去保修的风险，请务必在断电、断开所有外接设备的情况下进行。
• 静电防护： 人体静电可能损坏精密电子元件，请佩戴防静电手环，或在触摸金属部件前触摸接地的金属物体以释放静电。
• 型号差异： EliteBook 810 有多个代数（G1-G6）和不同配置（如屏幕尺寸、有无触控、内部布局可能略有不同），本指南以最常见的 G3/G4/G5 为主要参考，但核心步骤对大多数型号都适用。
• 准备工具： 你需要一套精密螺丝刀（包含 PH0, PH1, PH2 等规格）、塑料撬棒、镊子。

第一步：准备工作

1. 关机并断电： 完全关闭笔记本电脑，拔掉电源适配器。
2. 移除所有外设： 断开鼠标、U盘、扩展坞等所有连接的设备。

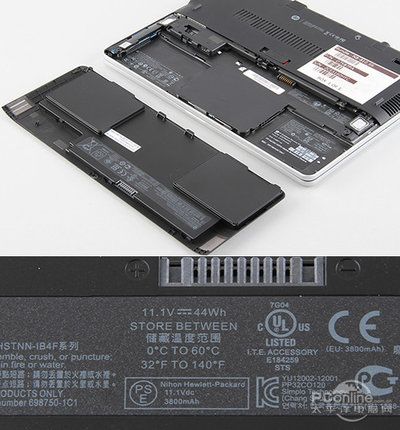

3. 移除电池：
   • 内置电池（主流）： 大多数现代 EliteBook 810 的电池是内置的，需要先拆开后盖才能取下。
   • 可拆卸电池（较老型号如 G1/G2）： 直接从底部电池仓滑出即可。
4. 准备好工作区域： 找一个干净、明亮、宽敞的平面，铺上软布或防静电垫。

第二步：拆卸后盖 (D-Schassis / 后盖式设计)

EliteBook 810 采用“后盖式”设计，即整个C面（键盘面）和D面（底面）是一个整体，需要从屏幕边框或底部撬开。

1. 移除所有螺丝：

   • 翻转笔记本到D面（底部）。
   • 用 PH0 或 PH1 螺丝刀拧下 所有 螺丝。注意： 螺丝长度可能不同，请务必按位置分类存放，防止装错。
   • 特别注意,一些隐藏在脚垫或下的螺丝，需要用撬棒先将其撬开。

2. 撬开后盖：

   • 从后盖的缝隙处入手,通常在屏幕转轴附近或底部中间是最佳起点。
   • 使用塑料撬棒,从缝隙轻轻插入，缓慢滑动，切断卡扣。务必使用塑料撬棒，避免金属工具划伤外壳。
   • 沿着所有边缘小心地滑动撬棒,直到后盖完全松动，后盖通常通过许多塑料卡扣固定，需要耐心操作。

3. 取下后盖：


   （图片来源网络，侵删）

   后盖松动后,可以小心地将其取下，内部组件（主板、内存、硬盘、风扇、电池等）将完全暴露。

第三步：内部组件详解与拆卸

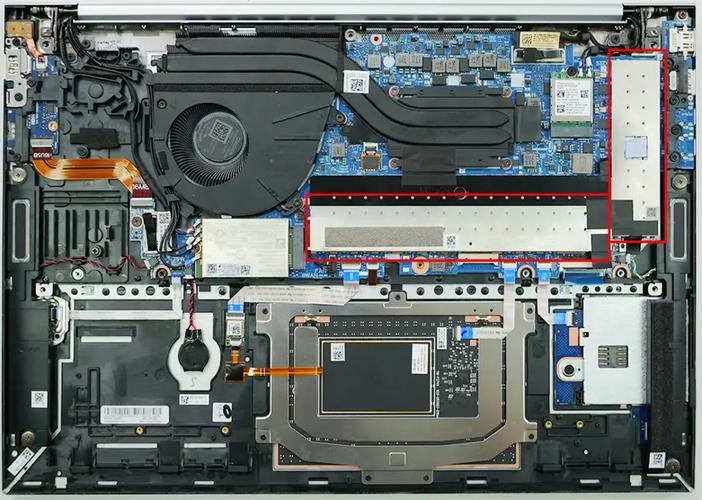

取下后盖后,你会看到内部结构，以下是主要组件的位置和拆卸方法：

无线网卡 (WLAN Card)

• 位置： 通常在屏幕转轴附近，天线连接在网卡的两个小触点上。
• 拆卸：
  1. 拔掉天线,记住天线的连接方式，通常有主副天线，位置不要搞错。
  2. 拧下固定网卡的螺丝。
  3. 将网卡以约30-45度角拔出。

内存条 (RAM)

• 位置： 在后盖下方，通常有1-2个插槽，被金属 shielding（屏蔽罩）覆盖。
• 拆卸：
  1. 拧下固定内存 shielding 的螺丝（如果有的话），然后取下 shielding。
  2. 向外掰开内存条两侧的卡扣。
  3. 内存条会自动弹起,然后即可将其拔出。

固态硬盘 (SSD / M.2)

• 位置： 通常在主板上，被一个金属散热片覆盖。
• 拆卸：
  1. 拧下固定金属散热片的螺丝。
  2. 取下散热片。
  3. 你会看到一个 M.2 接口的 SSD，轻轻捏住 SSD 尾部的塑料垫片，向外拔即可。
  • 注意： 部分型号可能使用螺丝固定 SSD，需要先拧下。

风扇 (Fan)

• 位置： 靠近 CPU 和散热鳍片处。
• 拆卸：
  1. 拔掉风扇的电源线（通常是插在主板上一个小接口）。
  2. 拧下固定风扇的螺丝。
  3. 取下风扇,可以顺便清理风扇和散热鳍片的灰尘。

CMOS 电池 / 主板电池

• 位置： 在主板上，是一个像纽扣一样的小电池，通常被一个金属片或塑料盖固定。
• 拆卸：
  1. 拧下固定 CMOS 电池的螺丝（或拨开塑料卡扣）。
  2. 小心地将电池的连接器从主板上拔下。
  • 作用： 取下 CMOS 电池会清除 BIOS 设置（如开机密码、时间等），操作前请确保你知道如何重置 BIOS。

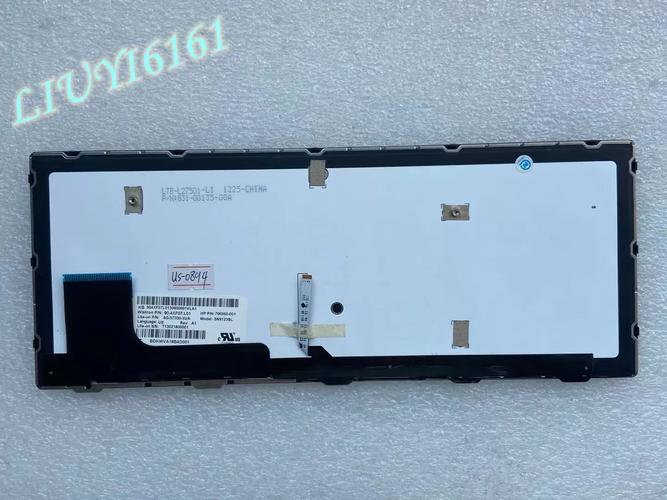

键盘和掌托 (Keyboard & Palm Rest)

• 位置： 这是整个拆机过程中最复杂的一步。
• 拆卸：
  1. 断开所有排线： 拔掉连接到主板的 电池排线、触摸板排线、指纹识别器排线（如果有），这些排线非常脆弱，请用镊子捏住插头根部拔出，不要拉线缆。
  2. 移除键盘螺丝： 翻回 C 面（键盘面），在键盘的周围通常有 4-6 个隐藏的螺丝，拧下它们。
  3. 取下键盘： 键盘通过卡扣固定，小心地从上到下用撬棒撬开键盘边缘，然后将其向上翻起，注意键盘下面还有一根连接到主板的排线，需要轻轻拔掉。
  4. 取下掌托： 键盘取下后，整个掌托（触摸板所在区域）就可以轻松地揭开了，它同样通过卡扣固定。

第四步：安装与还原

1. 反向操作： 安装时，按照拆卸的相反顺序进行。
2. 检查螺丝： 确保所有螺丝都归位，尤其是长短不同的螺丝，装错位置可能导致主板损坏或后盖盖不上。
3. 连接排线： 在连接排线时，确保插头完全插入，并且方向正确，触摸板、指纹识别器等排线非常容易插反。
4. 合上后盖： 在合上前，确保所有内部部件都已妥善放置，没有线缆被夹住，对准卡扣，均匀用力按下后盖，直到所有卡扣“咔哒”一声扣紧。
5. 拧紧螺丝： 将所有螺丝按原位拧紧。

第五步：测试

1. 不立即装电池： 先不要装回内置电池，连接电源适配器。
2. 开机测试： 按下电源键，看是否能正常开机进入 BIOS，如果能，说明基本安装成功。
3. 安装系统驱动： 进入系统后，访问惠普官网，根据你的型号下载并安装所有必要的驱动程序（芯片组、显卡、无线网卡等）。
4. 功能测试： 测试键盘、触摸板、USB口、Wi-Fi、音频等功能是否正常。
5. 断电测试： 确认系统正常运行后，关机，断开电源，然后装上内置电池，再次开机测试。

总结与建议

• 官方资源： 强烈建议在拆机前，在网上搜索你具体型号的 HP EliteBook 810 Gx Service Manual (服务手册)，惠普官网通常会提供 PDF 格式的官方手册，里面有最精确的拆机步骤、图纸和部件清单。
• 视频参考： 在 YouTube 上搜索 "HP EliteBook 810 Gx disassembly"，可以找到大量视频教程，跟着视频操作会更直观。
• 量力而行： 如果你对自己的动手能力没有信心，或者不确定某个步骤，最好寻求专业人士的帮助。

希望这份详细的指南能帮助你成功完成拆机！
