OptiPlex 9020拆机步骤与注意事项有哪些？

重要提示：开始之前

1. 安全第一：


   （图片来源网络，侵删）
   • 断开所有电源线、显示器线、USB 线等所有连接。
   • 将电脑放置在防静电垫上,或者触摸一下金属物体以释放身体静电，防止静电损坏内部精密元件。
   • 准备好合适的工具,特别是小型十字螺丝刀。

2. 确认你的型号：

   • OptiPlex 9020 Micro: 超紧凑，像一个扁平的盒子，VESA 挂在显示器背后，这是本次拆机指南的重点。
   • OptiPlex 9020 SFF (Small Form Factor): 小型机，比 Micro 大，像一个立式的瘦长盒子。
   • OptiPlex 9020 MT (Mini Tower): 塔式机，最传统、最大的形态，最容易拆机。
   • 外观区别：下图可以帮你快速区分（从左到右：MT, SFF, Micro）。

第一部分：OptiPlex 9020 Micro 拆机详解

Micro 是最特殊的，因为它高度集成，且设计上考虑了 VESA 挂架。

步骤 1：移除外壳

1. 将 Micro 电脑正面朝上，平放在桌面上。
2. 你会看到电脑的顶部和底部各有两颗小的十字螺丝，拧下这四颗螺丝。
3. 小心地从顶部或底部将外壳向上或向下滑动,即可取下，外壳通常是卡扣固定的，不要用蛮力。

步骤 2：断开内部连接

取下外壳后,你会看到内部非常紧凑的布局，在取出主板之前，需要先断开所有连接：

1. 天线：如果你的型号配备了无线网卡，你会看到两根细长的白色天线，轻轻拔下它们。
2. 内存条：内存条两侧有卡扣，向外掰开，内存条会自动弹起，然后垂直拔出。
3. M.2 固态硬盘/WWAN 卡：
   • 找到 M.2 插槽上的小螺丝，拧下它。
   • M.2 SSD 会以一个很小的角度翘起，然后拔出。
   • WWAN（广域网）卡通常也在同一个位置，如果没有 SSD，它就是那个唯一的长条形卡。
4. CMOS 电池：这是一个银色的纽扣电池，用指甲或小工具轻轻撬起一边，即可取出。（可选步骤，通常仅在需要重置 BIOS 时才需要）
5. 风扇和散热器：
   • 拧下固定风扇的螺丝,然后拔下风扇的电源线。
   • 拧下固定散热器的螺丝,散热器通常是用导热膏粘在 CPU 上的，取下后可能会有轻微粘连，垂直向上用力即可拔下。
6. 主板本身：
   • 断开所有剩余的连接线,如电源线、前面板连接线等。
   • 拧下固定主板到机箱上的螺丝。
   • 小心地抬起主板,并将其从机箱中取出。

第二部分：OptiPlex 9020 SFF (小型机) 拆机

SFF 的拆机方式更接近传统台式机，相对简单。

1. 移除外壳：
   • 将电脑侧盖朝向你。
   • 拧下机箱背面的两颗固定螺丝（通常在 I/O 接口附近）。
   • 向后滑动并取下侧盖。
2. 内部组件：
   • 电源供应器：位于机箱底部，是最大的那个铁盒子，拧下固定它的螺丝，拔下所有连接到主板的电源线，然后将其取出。
   • 硬盘/光驱：SFF 通常使用 2.5英寸硬盘，找到硬盘托架，拧下螺丝，拔掉 SATA 数据线和电源线，然后取出。
   • 内存/显卡/扩展卡：和 Micro 一样，掰开卡扣拔出内存条，对于显卡或其它扩展卡，拧下固定挡板的螺丝，然后垂直拔出。
   • CPU 散热器：和 Micro 一样，先拧下风扇螺丝，拔掉风扇线，再拧下散热器螺丝并取下。

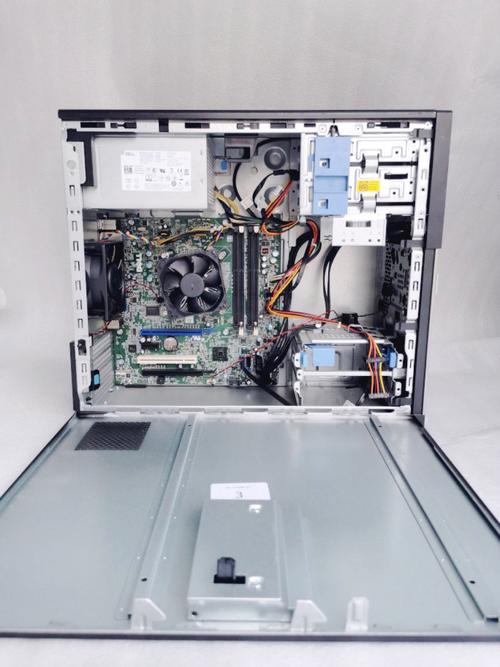

第三部分：OptiPlex 9020 MT (塔式机) 拆机

MT 是最容易拆解的，空间最大。

1. 移除外壳：

   MT 的机箱是螺丝固定的，拧下机箱两侧和背面的所有螺丝，然后分开上下两部分或取下一整块侧盖。

2. 内部组件：
   • 电源供应器：通常位于顶部，拧下四周的螺丝，拔掉所有线缆即可取出。
   • 硬盘/光驱：位于前面板的 3.5英寸或 5.25英寸仓位，用工具扣开前面板，拧下螺丝，拔掉数据线即可取出。
   • 内存/显卡/扩展卡：操作方式与 SFF 相同。
   • CPU 散热器：操作方式与 Micro 和 SFF 相同。

常见升级与维护

拆机后,你可以进行以下操作：

• 升级内存：确认你的主板支持的最大内存容量和频率（DDR3L 1600MHz），购买笔记本内存条（SODIMM）进行加装。
• 更换/加装固态硬盘：9020 Micro 通常有一个 M.2 插槽和一个 2.5英寸 SATA 硬盘位（需要转接线或支架），SFF 和 MT 则有多个 SATA 接口，方便加装 SSD 或 HDD。
• 清洁散热系统：这是最重要的维护步骤，用软毛刷或吹气球（不要用嘴吹）清除风扇和散热片上的灰尘，如果导热膏已经干涸，可以购买新的导热膏，按照“米”字形涂抹在 CPU 核心，然后重新安装散热器。

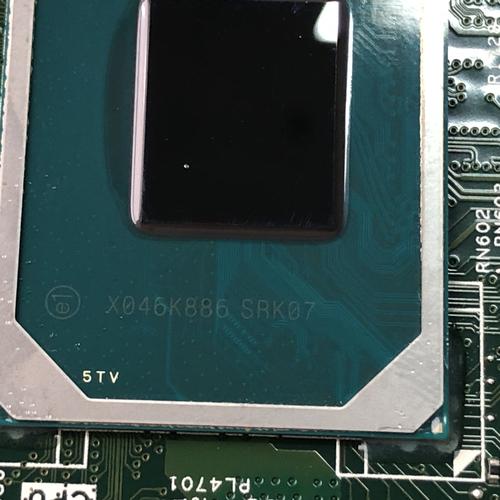

• 更换 CPU：9020 Micro 的 CPU 是焊死在主板上的，无法更换，而 SFF 和 MT 版本的 CPU 是插槽式的，可以更换，但需要确保新 CPU 的功耗和主板兼容性（TDP 65W 的 CPU）。
• 重置 BIOS：取出 CMOS 电池并等待几分钟，即可清除 BIOS 设置，恢复出厂默认。

• OptiPlex 9020 Micro: 拆机最麻烦，需要拧下四周螺丝滑动外壳，内部空间紧凑，升级性有限（主要是内存和 M.2 SSD）。
• OptiPlex 9020 SFF: 拆机较简单，像普通台式机，升级性好，可以加装 2.5英寸硬盘和更换 CPU。
• OptiPlex 9020 MT: 拆机最容易，空间最大，升级性最好，接近于标准台式机。

希望这份详细的指南能帮助你顺利完成拆机操作！如果在拆解过程中遇到任何困难，建议查阅你的具体型号的官方服务手册，或者在网上搜索相关的拆解视频。
