vivobook 4000 拆机

Vivobook 4000 是一个系列，包含了 4000/4100/4500/4700 等多种型号，具体年份有 2025、2025、2025 等不同版本，虽然它们的设计理念相似，但内部布局和螺丝位置可能存在细微差异。

在开始之前，请务必阅读以下警告：

1. 失去保修： 拆机通常会使您的笔记本失去官方保修资格。
2. 损坏风险： 拆机有损坏内部精密元件、排线、外壳或螺丝孔的风险，请务必小心、耐心。
3. 断电操作： 必须在完全断电（拔掉电源适配器）、移除电池（如果可拆卸）的情况下进行操作，对于内置电池,请确保设备完全关机。
4. 防静电： 建议佩戴防静电手环，并避免在干燥环境下操作,以防静电损坏电子元件。
5. 记录： 拆下的螺丝请按不同长度和位置分类存放，拍照记录排线连接位置,方便还原。
6. 查找特定型号指南： 最稳妥的方法是在 YouTube 或 iFixit 等网站上搜索您具体笔记本型号（"ASUS VivoBook 14 X412EA disassembly"）的拆机视频或图文教程，型号通常在笔记本背面标签上可以找到（如 X412EA, X415JA, S433EA 等）。

通用拆机步骤（适用于大多数 Vivobook 4000 系列）

第一步：准备工作

1. 关机并断电： 完全关闭笔记本电脑,拔掉电源适配器。
2. 移除电池（如果可能）： 部分较老型号的电池是可以拆卸的，找到背面的电池锁扣并取下，对于绝大多数现代 Vivobook 4000 型号，电池是内置的，无法直接取下,这是关键区别！
3. 准备工具：
   • 精密螺丝刀套装： 需要包含 PH0（十字0号）、PH1（十字1号）、PH2（十字2号）等规格，以及可能需要的 Torx（星形）螺丝刀。
   • 塑料撬棒/卡片： 用于撬开卡扣,避免划伤外壳。
   • 镊子： 用于夹取小螺丝或操作排线。
   • 防静电手环（推荐）。

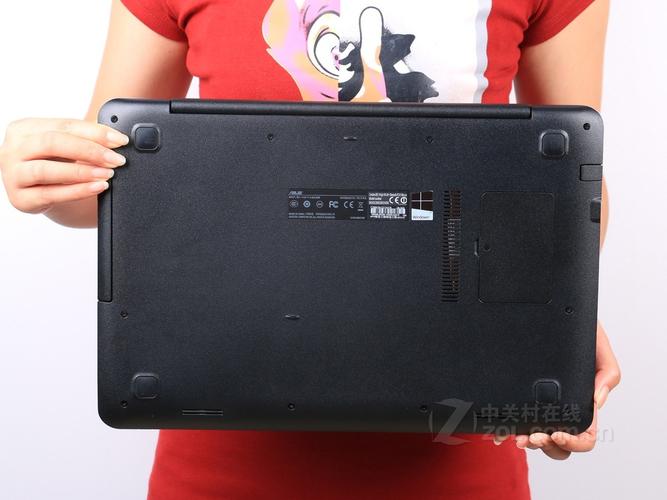

第二步：拆卸底盖（D壳）

这是拆机最核心也是最困难的一步,尤其对于内置电池的型号。

1. 移除所有底部螺丝：

   • 将笔记本翻转过来，用螺丝刀拧下底盖上所有的螺丝。注意：
     • 螺丝长度可能不同,务必分类存放。
     • 有些螺丝隐藏在脚垫下面，用热风枪或吹风机稍微加热脚垫，然后用撬棒小心地将其撬起,下面通常藏着螺丝。
     • 有些螺丝是三防螺丝（带垫片），需要拧下整个螺丝+垫片组合。
     • 风扇附近通常有较长/特殊的螺丝，标记好它们的位置。

2. 分离底盖卡扣（关键步骤）：


   （图片来源网络，侵删）
   • 拧下所有螺丝后，底盖通常仍通过大量的塑料卡扣固定在A壳（键盘面）和C壳（屏幕面）上。
   • 从笔记本边缘（通常是靠近转轴或后部）开始,用塑料撬棒小心地插入缝隙中。
   • 缓慢、均匀地用力，沿着边缘移动，逐一撬开卡扣。动作一定要轻柔，听到“咔哒”声表示卡扣已分离。
   • 对于内置电池的型号，电池区域通常是卡扣最紧、最难拆的地方,可能需要更多的耐心和技巧。

3. 完全移除底盖：

   • 当所有卡扣都分离后，底盖就可以取下来了。小心地将其提起，注意不要拉扯到连接主板和屏幕的排线（如果有的话）。

第三步：断开内部排线

在移除任何主要部件之前,必须先断开所有连接。

1. 断开电池连接： 这是在通电前必须做的！ 找到主板上连接电池的排线接口（通常是白色或黑色的塑料块），用指甲或撬棒小心地将其向上或向外挑起，即可断开连接。这是防止短路和意外通电的关键一步。
2. 断开键盘排线： 键盘排线通常位于主板上靠近转轴的位置，接口很小,用撬棒轻轻挑起即可。
3. 断开触摸板排线： 触摸板排线连接在主板的下部,同样小心地挑起接口。
4. 断开屏幕排线： 屏幕排线从屏幕 hinge（转轴）区域连接到主板，是排线中最长最脆弱的一根,断开时务必轻柔。

第四步：移除主要组件

您可以自由地升级或更换硬件了。

1. 内存条：


   （图片来源网络，侵删）
   • 内存条两侧通常有金属卡扣，向外掰开,内存条会自动弹起一个角度。
   • 然后抓住内存条两端，以约30-45度角将其拔出。
   • 安装时反向操作，插入插槽后按下，直到两侧卡扣“咔”地一声自动扣住。

2. 固态硬盘：

   • Vivobook 4000 通常使用 M.2 接口的 SSD。
   • 找到 SSD 在主板上的位置,它通常被一个或两个小螺丝固定在一个支架上。
   • 拧下固定螺丝，SSD 会自动翘起一个角度。
   • 握住 SSD 尾部,以同样角度拔出即可。
   • 安装时反向操作，对准插槽，以同样角度插入,然后拧紧固定螺丝。

3. 无线网卡：

   • 无线网卡通常通过一根天线线连接到主板。
   • 先断开天线接口（天线接口很脆弱，拔插时垂直于主板上下拔插，不要左右掰）。
   • 然后拧下固定无线网卡的小螺丝,将其从插槽中拔出。
   • 安装时反向操作，插入插槽后拧紧螺丝,最后连接天线。

4. 风扇和散热模组：

   • 风扇通常由2-3个螺丝固定,并连接到主板上一个电源接口。
   • 先断开风扇电源接口，然后拧下螺丝,即可取下风扇。
   • 散热铜管和散热鳍片（散热模组）通常是通过导热硅脂与CPU和GPU/CPU核心贴合的，它们通常没有螺丝固定，在移除风扇后，可以轻轻尝试将其抬起，如果粘得很紧，不要强行用力，以免损坏CPU或GPU的导热盖,有时需要先拆卸主板才能完全移除散热模组。

5. 主板（可选，用于深度清洁或更换）：

   • 断开所有剩余的排线和接口（如电源接口、USB接口等）。
   • 拧下固定主板的螺丝（通常分布在主板四周）。
   • 小心地抬起主板,即可将其从机箱中取出。

总结与建议

• 先找型号： 拆机前，务必去 YouTube 或 iFixit 搜索您具体型号的教程，这能避免90%的错误。
• 耐心是关键： 拆机是精细活，不要用蛮力，卡扣设计得很紧,慢慢来。
• 内置电池是难点： 对于内置电池的型号，分离底盖是最大的挑战,尤其是电池周围的区域。
• 拍照记录： 每一步都拍照，特别是排线和螺丝的位置,还原时会非常有帮助。
• 清洁与涂硅脂： 如果是清灰，务必清洁所有风扇叶片、散热鳍片和散热铜管，如果拆卸了散热模组,建议更换新的导热硅脂。

希望这份通用指南对您有帮助！祝您拆机顺利！
