Dell Inspiron 14r拆机步骤有哪些？

1. 风险自负： 拆机有损坏设备的风险，请务必谨慎操作，如果您不熟悉电子设备维修，建议寻求专业人士帮助。
2. 断电断电断电： 在开始任何操作前，请务必完全关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸）。
3. 防静电： 人体静电可能损坏精密电子元件，建议在接触主板前，触摸一下金属物体以释放静电，或佩戴防静电手环。
4. 型号差异： "Inspiron 14R" 是一个系列，包含许多不同年份和配置的型号（如 N4010, N4110, N5010, N5110, 7420 等），内部结构会有细微差别，本指南以最常见、最具代表性的 Inspiron N5110 (2011年款) 为主要示例，但大部分步骤适用于该系列其他型号。

第一步：准备工作

• 工具：
  • 一套精密螺丝刀： 最常用的是 PH0 (十字) 和 PH1 (十字) 螺丝刀，可能还需要 T5 或 T6 六角扳手用于固定硬盘/内存的螺丝。
  • 塑料撬棒/卡片： 用于撬开卡扣和分离塑料外壳，避免划伤。
  • 镊子： 用于夹取小螺丝或连接器。
  • 容器： 用于分类存放拆下的不同长度和类型的螺丝，避免混淆。
• 环境： 一个光线充足、干净、平整的工作台面。

第二步：移除外部部件和底壳螺丝

1. 移除电池：

   • 将笔记本电脑翻过来,底部朝上。
   • 找到电池锁扣（通常是一个塑料滑块或开关），将其推向解锁位置。
   • 向外滑动电池,将其从插槽中取出。

2. 移光驱 (如果配备)：

   • 在底部找到光驱仓的弹出孔,用一根回形针或细长物体插入孔内，用力推动，光驱托盘会弹出。
   • 拉出托盘,然后按住托盘前端的释放按钮，将整个光驱模块从主插槽中水平拉出。

3. 拆卸内存硬盘后盖：

   • 翻到背面,你会看到几个盖板，通常标记有 "HDD" (硬盘) 或 "WLAN" (无线网卡) 和 "RAM" (内存) 的图标。
   • 用合适的螺丝刀拧下这些盖板的螺丝。注意： 这些盖板的螺丝通常比固定底壳的螺丝要短一些，请务必分开放置。

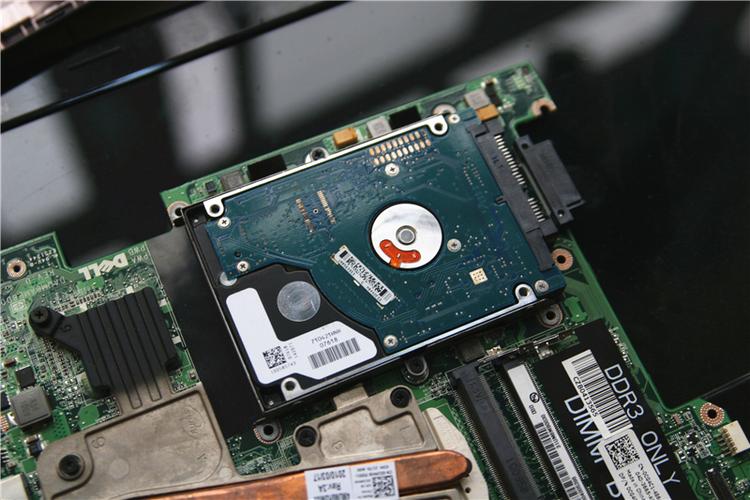

4. 拆卸硬盘：


   （图片来源网络，侵删）
   • 拧下硬盘仓的所有固定螺丝。
   • 轻轻将硬盘向外拉约45度角,然后水平向上将其从接口上拔出。
   • 如果硬盘上有金属支架,可以一并取下。

5. 拆卸内存条：

   • 拧下内存仓盖板的螺丝。
   • 打开内存两侧的卡扣,内存条会自动弹起一个角度。
   • 捏住内存条两端,以约30-45度角将其拔出。

6. 拆卸无线网卡 (可选)：

   • 拧下无线网卡天线的接头（通常是两根细线，白色和黑色），用镊子轻轻向上拔起。
   • 拧下无线网卡本身的固定螺丝,然后以约30-45度角将其拔出。

7. 拆卸所有底壳螺丝：

   • 翻回背面,用合适的螺丝刀拧下固定整个底壳的所有螺丝。
   • 关键： 仔细观察螺丝，长螺丝和短螺丝一定要分开放置！ 长螺丝用于固定键盘和内部支架，短螺丝用于固定底壳，装错位置可能会损坏主板或外壳。

第三步：分离底壳和C面

这是最需要耐心的一步,因为底壳是通过大量塑料卡扣固定的。

1. 准备工作：

   • 将笔记本正面朝上打开,屏幕呈约120度角（不要完全打开到180度，这样可以为底壳提供支撑）。
   • 将键盘面（C面）朝向你。

2. 撬开缝隙：

   • 从背面开始,将塑料撬棒从底壳和C面之间的缝隙插入。
   • 技巧： 从散热风扇出风口或内存仓等没有卡扣的区域开始，更容易找到切入点。
   • 沿着边缘缓慢移动,用撬棒轻轻地将卡扣逐一分离，你会听到“咔哒”声，这是卡扣脱开的声音。

3. 分离整个底壳：

   • 从背面开始,逐步向侧面和前面移动，特别注意转轴附近和掌托区域的卡扣，这些地方通常比较紧。
   • 分离一圈后,底壳就可以取下来了。

第四步：断开内部连接器并移除C面组件

1. 断开触摸板排线：

   • 找到触摸板排线,它连接到主板上，通常是一个小塑料接口。
   • 用指甲或撬棒轻轻向上挑起接口上的黑色小卡扣，然后即可拔出排线。切勿直接拉扯排线！

2. 断开电源按钮排线 (如果适用)：

   一些型号的电源按钮是独立的,通过一根细长的排线连接，用同样的方法，挑起卡扣，拔出排线。

3. 移除C面组件：

   • 现在C面（键盘、触摸板、掌托）应该已经和底座完全分离了。
   • 拧下固定键盘的几颗螺丝（通常在键盘上方或下方）。
   • 将键盘向上翻转,你会看到它连接到主板的排线，同样，挑起卡扣，拔出排线，然后将键盘完全取下。

第五步：移除散热模块和主板 (可选)

如果你想更换硅脂、清洁风扇或更换主板，需要继续以下步骤。

1. 断开主板电源连接：

   • 找到连接到主板的几个主要电源和数据线,如：
     • 屏幕排线（从转轴下方引出）
     • 无线网卡天线（如果之前没拆）
     • 摄像头排线（屏幕上方）
   • 逐一挑起卡扣,拔掉这些连接器。

2. 移除散热模块：

   • 拧下散热风扇和散热片（铜管+铝片）的固定螺丝。
   • 小心地将散热模块向上提起,由于上面涂有导热硅脂，可能会有轻微的粘性，不要用力过猛。
   • 将散热模块完全取下。

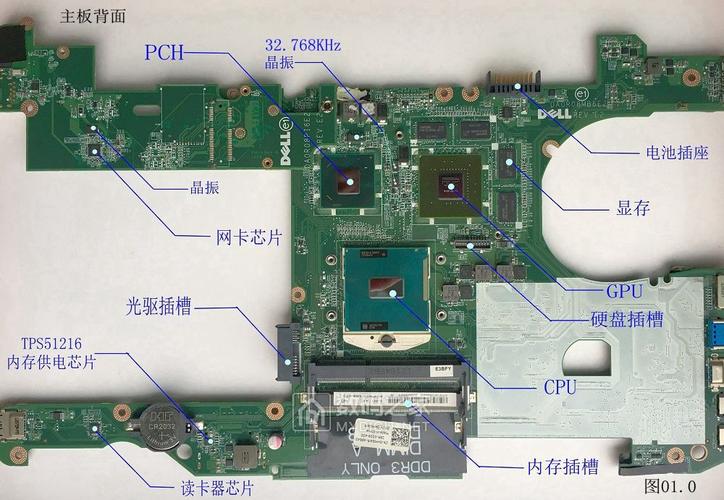

3. 移除主板：

   • 拧下固定主板的全部螺丝（通常分布在主板四周和中央）。
   • 断开所有剩余的连接器（如USB接口、读卡器等）。
   • 小心地抬起主板的一端,然后将其从机箱中水平滑出。

第六步：安装与回装

回装过程与拆机过程完全相反，请务必按照以下顺序和注意事项操作：

1. 清洁与涂抹硅脂： 如果拆卸了散热模块，用无水酒精和棉签清理掉CPU/GPU上旧的硅脂，在CPU和GPU核心上涂抹米粒大小的新硅脂，均匀铺开即可。
2. 对齐螺丝孔： 安装主板、散热模块等部件时，确保所有螺丝孔都对齐。切勿强行拧入！
3. 遵循螺丝长度： 严格按照之前分类的螺丝长度进行安装，长螺丝用于需要较大压力的部件（如CPU散热器），短螺丝用于塑料外壳。
4. 测试连接： 在完全组装好底壳之前，可以连接电源和电池，开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB等）都正常。
5. 对齐卡扣： 合上C面和底壳时，确保所有卡扣都正确对齐，然后均匀用力按压，听到“咔哒”声表示卡扣已扣紧。
6. 最后装电池： 确认所有工作正常后，再装上电池。

希望这份详细的指南能帮助您成功完成拆机！祝您顺利！
